制造商:TI
描述 bq24735 是一款高效率同步电池充电器, 为有空间限制要求的, 多种化学类型的电池充电应用提供低零件数量。当系统供电需求暂时高于适配器最大供电水平的时候, bq24735 使用智能加速技术来允许电池向系统中释放能量,这样的话将保护适配器不被损坏。bq24735 为满足自动系统电源选择的需要,使用 2 个充电泵来分别驱动 n-通道 MOSFET (ACFET, RBFET 和 BATFET) 。 SMBus 控制的输入电流, 充电电流, 和充电电压DAC允许非常高的调节精度,此调节精度可通过系统功率管理微控制器很容易地进行编程。 bq24735 使用内部输入电流寄存器或者外部ILIM引脚来减缓PWM调制速度以减小充电电流。 bq24735 为1,2,3或者4系 Li+ 电池充电, 采用 20-引脚, 3.5x3.5 mm2 QFN 封装方式。 引脚配置特性 适配器和电池一起向系统供电以支持 Intel CPU 智能加速模式 SMBus 主机控制的 NMOS-NMOS 同步降压转换器具有可编程的 615kHz, 750kHz, 和 885kHz 的交换频率 自动N-通道MOSFET选择来自适配器或者由内部充电泵驱动的电池的系统电源 用于过载电压保护、过流保护、电池、感应器和MOSFET短路保护的增强型安全特性 可编程输入电流, 充电电压, 充电电流限制±0.5% 充电电压精度高达 19.2V ±3% 充电电流精度高达 8.128A ±3% 输入电流精度高达 8.064A ±2% 20x 适配器电流或者充电电流放大器输出精度可编程电池耗尽阀值,和电池学习功能 可编程适配器检测和指示器集成软启动集成环路补偿 在ILIM引脚上的实时系统控制以限制放电电流AC 适配器工作范围 4.5V 至 24V 5 µA 关闭状态电池放电电流 0.65 mA (最大值 0.8mA ) 适配器待机静态电流20-引脚 3.5 x 3.5 mm2 QFN 封装
适配器和电池一起向系统供电以支持 Intel CPU 智能加速模式
SMBus 主机控制的 NMOS-NMOS 同步降压转换器具有可编程的 615kHz, 750kHz, 和 885kHz 的交换频率
自动N-通道MOSFET选择来自适配器或者由内部充电泵驱动的电池的系统电源
用于过载电压保护、过流保护、电池、感应器和MOSFET短路保护的增强型安全特性

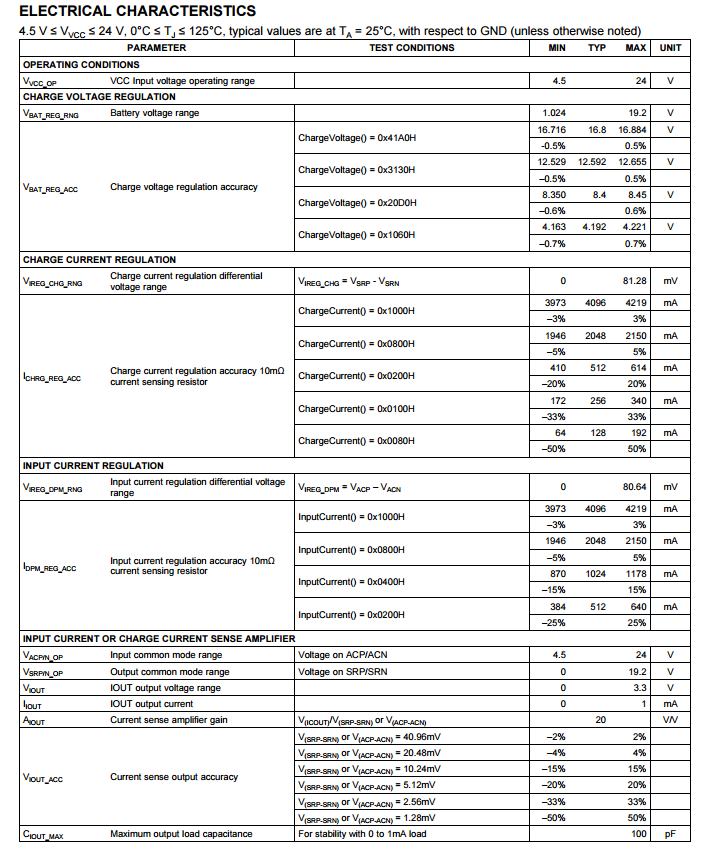

可编程输入电流, 充电电压, 充电电流限制
±0.5% 充电电压精度高达 19.2V
±3% 充电电流精度高达 8.128A
±3% 输入电流精度高达 8.064A
±2% 20x 适配器电流或者充电电流放大器输出精度
可编程电池耗尽阀值,和电池学习功能
可编程适配器检测和指示器
集成软启动
集成环路补偿
在ILIM引脚上的实时系统控制以限制放电电流
AC 适配器工作范围 4.5V 至 24V
5 µA 关闭状态电池放电电流
0.65 mA (最大值 0.8mA ) 适配器待机静态电流
20-引脚 3.5 x 3.5 mm2 QFN 封装
BQ24735电路图
BQ24735电路图
BQ24735 封装图
BQ24735 引脚图
型号 | 制造商 | 描述 | 购买 |
---|---|---|---|
BQ24735RGRR | TI | IC BATT MGMT LI+ 1-4CELL 20VQFN | 立即购买 |
BQ24735RGRT | TI | IC BATT MGMT LI+ 1-4CELL 20VQFN | 立即购买 |
HPA02196RGRR | TI | HIGHEFFICIENCYBATTERYCHARGER | 立即购买 |
标题 | 类型 | 大小(KB) | 下载 |
---|---|---|---|
涡轮加速升压 (Turbo-boost) 充电器可为 CPU 涡轮加速模式提供支持 | 582 | 点击下载 | |
模拟应用期刊 2012 年第 1 季度 | 1156 | 点击下载 |
