MC74VHC1GT00

购买收藏

Single 2-Input NAND Gate TTL level

制造商：ON

中文数据手册

产品信息

The MC74VHC1GT00 is a single gate 2-input NAND fabricated with silicon gate CMOS technology.
The internal circuit is composed of multiple stages, including a buffer output which provides high noise immunity and stable output.
The device input is compatible with TTL-type input thresholds and the output has a full 5 V CMOS level output swing. The input protection circuitry on this device allows overvoltage tolerance on the input, allowing the device to be used as a logic-level translator from 3.0 VCMOS logic to 5.0 V CMOS Logic or from 1.8 V CMOS logic to 3.0 V CMOS Logic while operating at the high-voltage power supply.

High Speed: t
= 3.1ns (Typ) at V
= 5V
Low Power Dissipation: I
= 2
A (Max) at T
= 25°C
TTL-Compatible Inputs: V
= 0.8V; V
= 2.0V
CMOS-Compatible Outputs: V
> 0.8V
; V
CC @Load
Power Down Protection Provided on Inputs and Outputs
Balanced Propagation Delays
Pin and Function Compatible with Other Standard Logic Families
Pb-Free Packages are Available

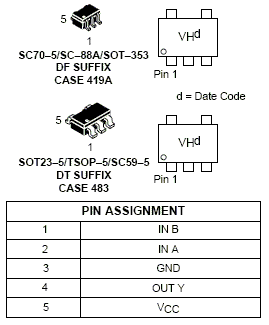

电路图、引脚图和封装图

MC74VHC1GT00电路图

在线购买

型号	制造商	描述	购买
M74VHC1GT00DFT2G	ON	IC GATE NAND 1CH 2-INP SC88A	立即购买
M74VHC1GT00DTT1G	ON	IC GATE NAND 1CH 2-INP 5TSOP	立即购买
M74VHC1GT00DFT1G	ON	IC GATE NAND 1CH 2-INP SC88A	立即购买
NLVVHC1GT00DFT2G	-	-	立即购买

技术资料

标题	类型	大小（KB）	下载
Single 2-Input NAND Gate	PDF	76	点击下载
TSOP-5	PDF	31	点击下载
SC-88A (SC-70-5 / SOT-353)	PDF	57	点击下载
MC74VHC1GT00_BD.GIF	UNKNOW	2	点击下载
MC74VHC1GT00_PKG.GIF	UNKNOW	5	点击下载
