以AT89S52是一种低功耗，高性能CMOS
8位微控制器具有8K字节的系统内可编程闪存。该器件采用制造Atmel的高密度非易失性存储器技术，并与行业兼容尝试标准80C51指令集和引脚。片上Flash允许程序内存在系统或通过传统的非易失性存储器进行重新编程亲语法。通过结合一个多功能8位CPU和在系统可编程闪存单片芯片，
Atmel公司的AT89S52是一个功能强大的单片机，它提供一个高度灵活和具有成本效益的解决方案，为许多嵌入式控制应用。以AT89S52具有以下标准功能：
8K字节的闪存， 256字节的RAM ， 32个I / O口线，看门狗定时器，
2个数据指针，三个16位定时器/计数器，一个6向量2级中断结构，一个全双工串行口，片上振荡器，和时钟电路。此外，
AT89S52设计和静态逻辑操作下降到零频率，并支持两种软件选择的省电模式。空闲模式下，CPU停止工作，允许RAM
，定时器/计数器，串行端口，中断系统继续工作。在掉电模式保存RAM CON-帐篷，但冻结振荡器，禁用所有其他芯片功能，直到下一个中断或硬件复位。

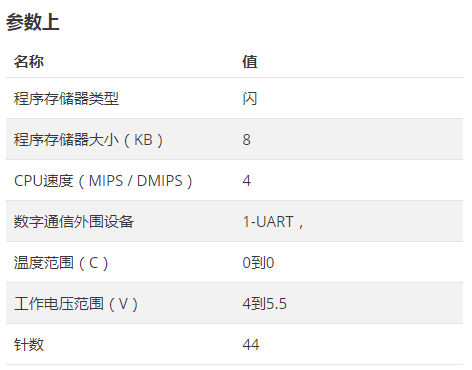

兼容MCS®产品-51
在系统可编程（ ISP） Flash存储器的8K字节
耐力： 1000写/擦除周期4.0V至5.5V工作电压范围
全静态操作： 0 Hz至33 MHz的
三级程序存储器锁定
256 ×8位内部RAM
32个可编程I / O线
3个16位定时器/计数器
八个中断源
全双工UART串行通道
低功耗空闲和掉电模式
恢复中断从掉电模式
看门狗定时器双数据指针
断电标志
快速编程时间
灵活的ISP编程（字节和页模式）
绿色（无铅/无卤化物）的包装
AT89S52-24PU电路图
AT89S52-24PU 引脚图
AT89S52-24PU 引脚图
AT89S52-24PU 封装图
AT89S52-24PU 封装图
AT89S52-24PU 封装图
AT89S52-24PU 封装图
