优势和特点
最大额定电源电压:44 V
模拟信号范围:VSS 至VDD
低导通电阻:12 Ω(典型值)
低导通电阻差(ΔRon):3 Ω(最大值)
低导通电阻匹配:2.5 Ω(最大值)
低功耗
低泄漏电流:5 nA(最大值)
快速开关时间接通时间ton < 175 ns断开时间 toff < 145 ns
低电荷注入:10 pC
先开后合式开关动作
16引脚DIP和SOIC封装
产品详情
ADG436是一款单芯片CMOS器件,内置两个独立可选的单刀双掷(SPDT)开关。它采用LC2MOS 工艺设计,具有低功耗、高开关速度和低导通电阻特性。接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,达到电源电压的信号电平被阻止。所有开关均为先开后合式,适合多路复用器应用。设计本身具有低电荷注入特性,当切换数字输入时,可实现最小的瞬变。

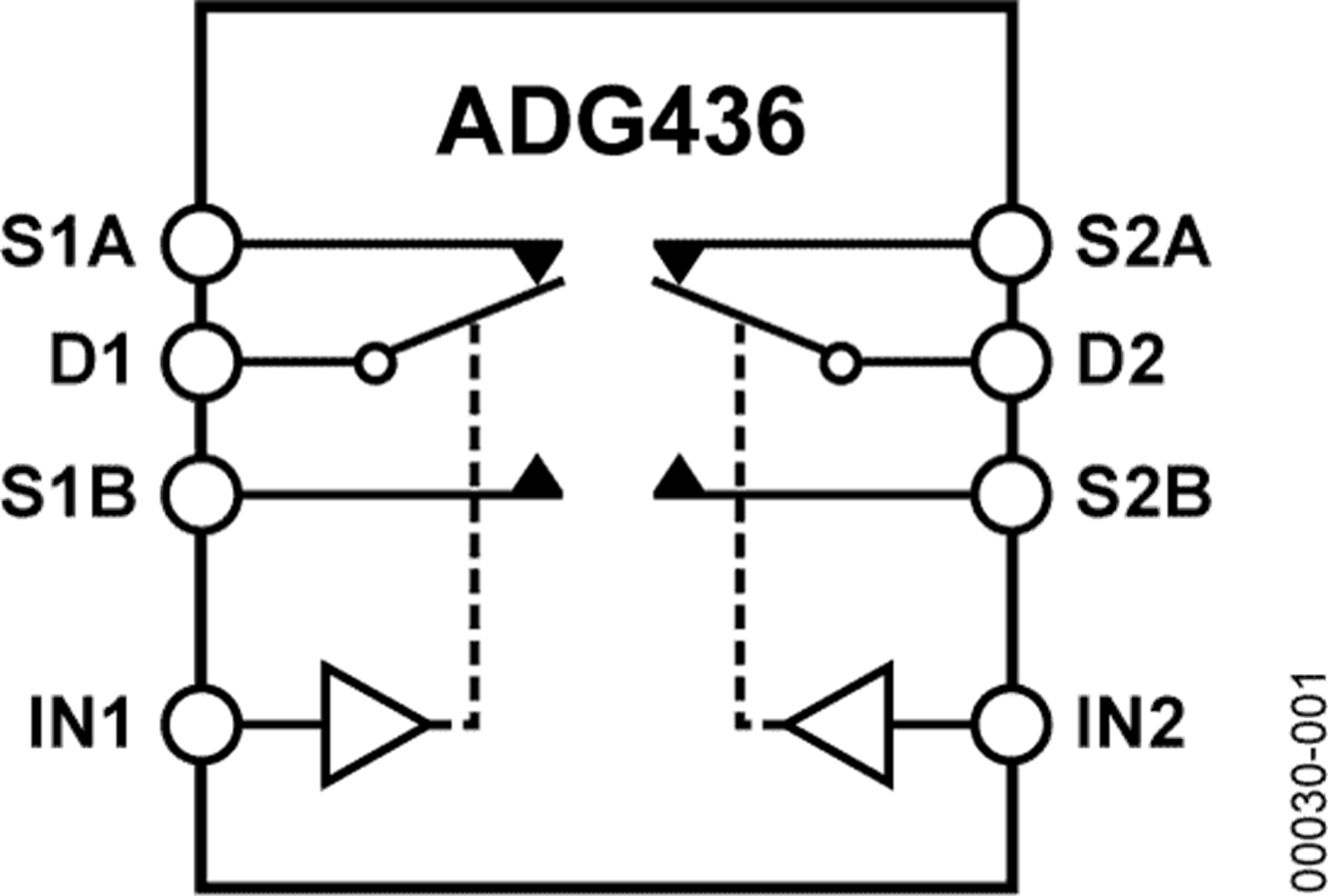

ADG436电路图
ADG436电路图
ADG436 引脚图
ADG436 引脚图
