    AD5338R

    购买收藏
    双通道、10位



    产品信息

    优势和特点

      低漂移2.5 V基准电压源:2 ppm/°C(典型值)

      小型封装:3 mm × 3 mm、16引脚LFCSP

      总不可调整误差(TUE):±0.1% FSR(最大值)

      失调误差:±1.5 mV(最大值)

      增益误差:±0.1% FSR(最大值)

      高驱动能力:20 mA,0.5 V(供电轨)

      用户可选增益:1或2(GAIN引脚)

      复位到零电平或中间电平(RSTSEL引脚)

      1.8 V逻辑兼容

      低毛刺:0.5 nV-s

      400 kHz I2C兼容型串行接口

      欲了解更多特性,请参考数据手册

    产品详情

    AD5338R属于nanoDAC® 系列,是一款低功耗、双通道、10位缓冲电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

    AD5338R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平并保持该电平,直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性,在掉电模式下,器件在3 V时的功耗降至4 μA。

    AD5338R采用多功能双线式串行接口,时钟速率最高达400 kHz,包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

    产品特色

      出色的直流性能:总不可调整误差:±0.1% FSR(最大值)

      低漂移片内基准电压源:2.5V;典型温度系数为2 ppm/°C

      两种封装选择:3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP

    应用

      光收发器

      基站功率放大器

      过程控制(PLC I/O卡)

      工业自动化

      数据采集系统

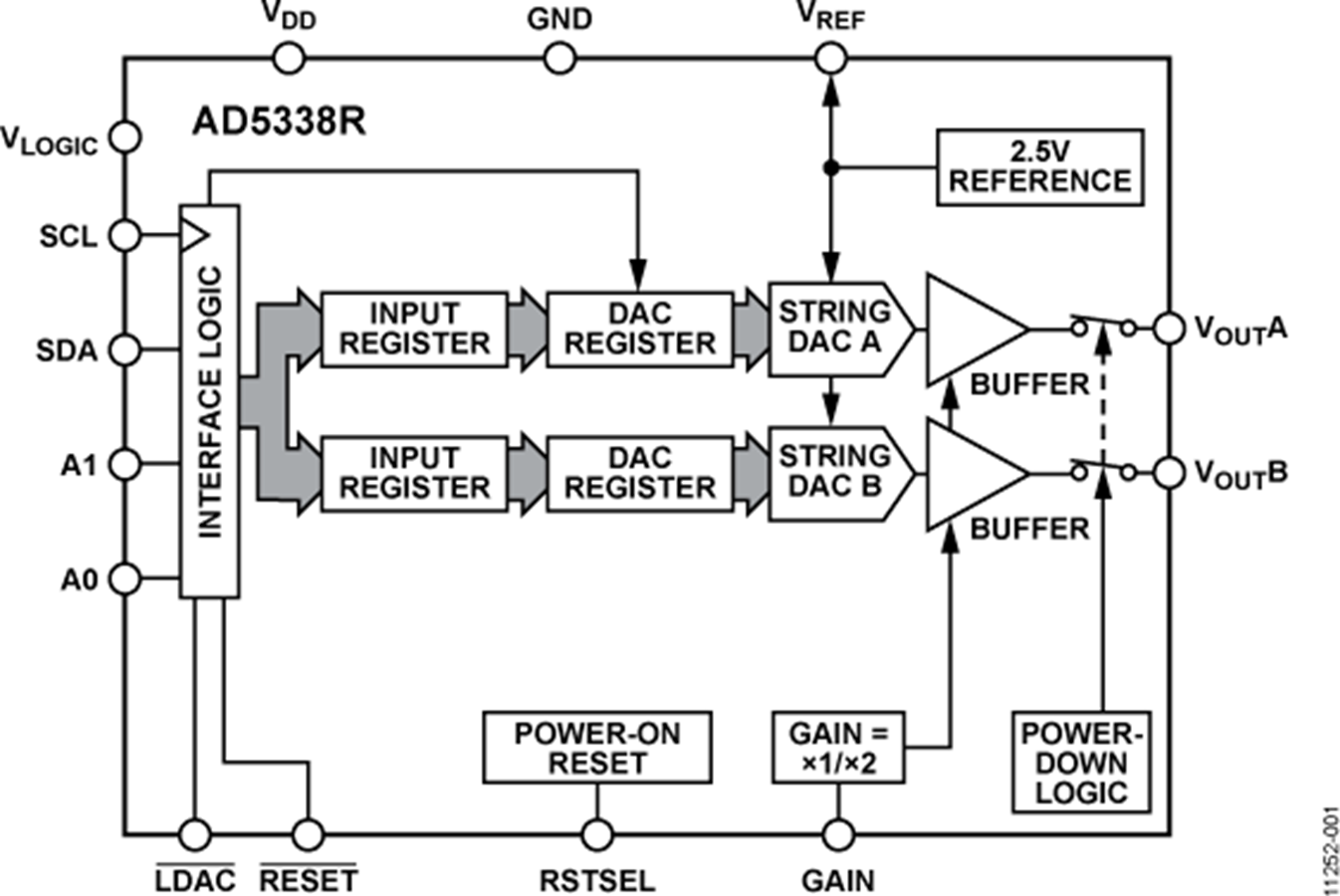

    电路图、引脚图和封装图

    在线购买

    型号制造商描述购买
    AD5338RBRUZTE Connectivity Aerospace, Defense and MarineCONNSMAPLUGSTR50OHMCRIMP 立即购买
    AD5338RBRUZ-RL7WEIDMULLERTERM DUAL DK 4/750 TS32 PA BG 立即购买
    AD5338RBCPZ-RL7-- 立即购买
