系列ABM7和ABM11晶体
Abracon的ABM7陶瓷SMD微型微处理器晶体和ABM11陶瓷SMD超微型石英晶体（Series ABM7 and ABM11 Crystals）
发布时间：2018-06-14
ABM7 ABM11

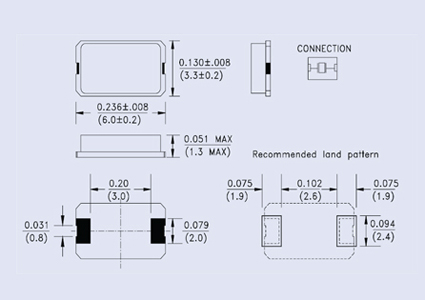

Abracon 的 ABM7晶体
特征
高度低（最大1.3毫米）
陶瓷封装确保可靠性
小尺寸SMD适用于高密度应用
耐热玻璃密封
标准规格
频率范围：10.00 MHz至50.00 MHz
操作模式：基本AT
工作温度：-10°C至+ 60°C
储存温度：-40°C至+ 85°C
+ 25°C时的频率容差：±50 ppm（最大值）
频率稳定性：±50 ppm（最大值）
分流电容C 0：7 pF（最大值）
负载电容C L：18 pF
驱动电平：100μW（最大值），10μW（典型值）
25°C时老化：±5 ppm（最大）
绝缘电阻：500MΩ（最小值），100 V DC

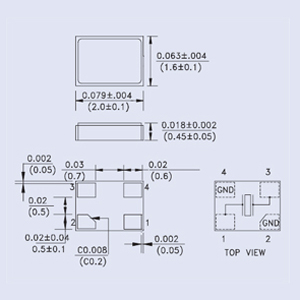

Abracon的ABM11水晶
特征
基本模式
IR回流能力
陶瓷封装和金属盖，精确可靠
接缝密封
标准规格
频率范围：20.00 MHz至50.00 MHz
操作方式：基本
工作温度：-10°C至+ 60°C
储存温度：-40°C至+ 85°C
+ 25°C时的频率容差：±30 ppm（最大值）
频率稳定性：±50 ppm（最大值）
分流电容C 0：7 pF（最大值）
负载电容C L：10 pF
驱动电平：100μW（最大值），10μW（典型值）
25°C时老化：±5 ppm（最大）
绝缘电阻：100 V DC ±15 V DC时 500MΩ（最小值）
系列ABM7和ABM11晶体特性
ABM7应用：
电脑
调制解调器
通讯设备
薄设备
工业宽温应用
ABM11应用：
手机
寻呼机
通讯设备
高密度应用
PCMCIA和无线应用
系列ABM7和ABM11晶体应用
Standard Specifications
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ABM11-141-26.000MHZ-T3 | 无源晶振-晶体/振荡器/谐振器 | 陶瓷谐振器 26MHz ±10ppm ±30ppm SMD-4 | 在线订购 | |
 | | ABM11-16.000MHZ-B7G-T | 无源晶振-晶体/振荡器/谐振器 | 陶瓷谐振器 16MHz ±15ppm ±15ppm SMD-4 | ￥2.91376 | 在线订购 |
| | ABM11-142-27.120MHZ-T3 | 无源晶振-晶体/振荡器/谐振器 | 陶瓷谐振器 ±10ppm ±10ppm 27.12MHz SMD-4 | ￥1.83337 | 在线订购 |
| | ABM11-140-26.000MHZ-T3 | 无源晶振-晶体/振荡器/谐振器 | 陶瓷谐振器 26MHz ±10ppm ±10ppm SMD-4 | ￥2.68856 | 在线订购 |
| | ABM11-143-27.120MHZ-T3 | 无源晶振-晶体/振荡器/谐振器 | 陶瓷谐振器 ±10ppm ±30ppm 27.12MHz SMD-4 | ￥4.10230 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ABM7-25.000MHZ-D2Y-T | 无源晶振-晶体/振荡器/谐振器 | 陶瓷谐振器 25MHz ±20ppm ±30ppm SMD6035_2P | ￥3.11050 | 在线订购 |
 | | ABM7-20.000MHZ-D2Y-T | 陶瓷谐振器-晶体/振荡器/谐振器 | 陶瓷谐振器 20MHz ±20ppm ±30ppm SMD-2 | ￥6.69514 | 在线订购 |
 | | ABM7-24.000MHZ-D2Y-T | 陶瓷谐振器-晶体/振荡器/谐振器 | 陶瓷谐振器 24MHz ±20ppm ±30ppm SMD-2 | ￥4.13640 | 在线订购 |
| | ABM7-8.000MHZ-D2Y-T | 无源晶振-晶体/振荡器/谐振器 | 陶瓷谐振器 8MHz ±20ppm ±30ppm SMD-2 | ￥3.09710 | 在线订购 |
 | | ABM7-16.000MHZ-D2Y-T | 无源晶振-晶体/振荡器/谐振器 | 无源晶振 16MHz 18pF 50Ω ±20ppm -40℃~+85℃ SMD6035_2P | ￥4.69960 | 在线订购 |
