主页所有制造商ZilogZ8 Encore!XP®闪存微控制器

Z8 Encore!XP®闪存微控制器

Z8 Encore!XP®闪存微控制器

Zilog提供一系列电池充电解决方案(Z8 Encore! XP® Flash Microcontrollers)

发布时间:2018-06-14

Zilog的 Z8 Encore!XP®系列Z8F082A和Z8F042A器件具有多达8个单端/差分通道,具有缓冲或无缓冲差分输入的sigma-delta 10位A / D转换和用于电流测量的跨阻放大器。片上温度传感器允许在-40°C至+ 125°C的温度范围内测量芯片温度。片内还有两个增强型16位定时器模块,具有捕获/比较功能,可以精确测量系统事件并生成两个独立的PWM输出。这些器件支持多达18个带有可编程优先级的向量中断,有效地增加了CPU带宽并提高了应用灵活性。单引脚调试器允许简单的在线编程,从而可以更快,更轻松地创建设计。

对于外设支持功能,如用于串行通信的全双工UART和IrDA编码/解码功能可用。UART也可以编程为基本的16位定时器。片上内部精密振荡器(5 MHz / 32 kHz)可用作可调节时钟源,无需外部元件。

Z8 Encore!XP系列可以执行通信,控制,状态/事件记录和系统监视等任务。额外的PWM可用于驱动具有片上比较器提供的过流保护的直流电机。可以使用支持差分输入和斩波的高分辨率Sigma / Delta ADC与外部传感器连接。8引脚器件可用于专用电池充电应用,或SOIC和SSOP 8/20/28引脚器件封装可优化设计。


Z8 Encore!XP®闪存微控制器特性

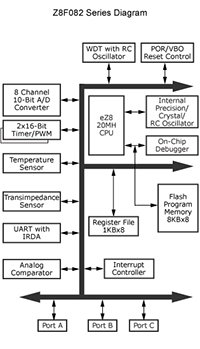

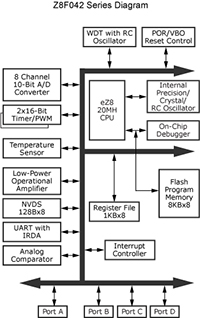

Z8F082A和Z8F042A系列:

  • 20 MHz eZ8TM微处理器内核

  • 4 KB或8KB闪存程序存储器

  • 1 KB寄存器SRAM

  • 高达8通道10位Sigma / Delta模数转换器,支持单端和差分模式

  • 片上模拟比较器

  • 片上温度传感器

  • 片内跨阻放大器

  • 低压检测(LVD)(仅限8引脚)

  • 内部精密振荡器(5.33 MHz / 32 KHz)±1%电压/温度范围(0-70°C)

  • 看门狗定时器

  • 最多23个通用I / O.

  • 上电复位(POR)和电压欠压(VBO)

  • 带IrDA编码器/解码器的UART端口

  • 具有中断和陷阱功能的片上调试

  • 单引脚闪存编程

  • 2.7至3.6的工作电压

  • 标准(0°C至70°C)和扩展(-40°C至+ 105°C)温度范围

  • 提供8引脚QFN; 8,20和28引脚SOIC; 20和28引脚SSOP; 以及8,20和28引脚PDIP封装

  • 两个带有PWM的16位定时器,用于捕获和比较

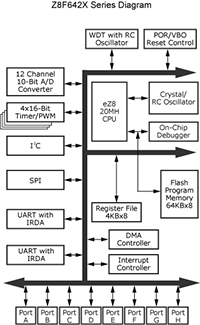

Z8F642X系列:

  • 20 MHz eZ8TM微处理器内核

  • 64 KB闪存程序存储器

  • 4 KB寄存器SRAM

  • 8通道,12通道10位A / D转换器

  • 四个带有PWM的16位定时器,捕获和比较

  • 看门狗定时器

  • 46,60个通用I / O,封装类型依赖于24个向量中断

  • 24个向量中断

  • 上电复位和电压欠压

  • 具有IrDA编码器/解码器的全双工SPI,I 2 C和2个UART端口

  • 3通道DMA控制器

  • 具有中断和陷阱功能的片上调试

  • 单引脚闪存编程

  • 工作电压为3.0 V至3.6 V.

  • 标准(0°C至70°C)和扩展(-40°C至105°C)温度范围

  • 提供8引脚和80引脚QFP; 44和64引脚LQFP; 44和68针PLCC; 和40引脚PDIP


Z8F042A Series
图片数据手册产品型号产品分类产品描述价格操作
Z8F042ASB020EG其它微处理器-单片机/ARM/DSPeZ8 Encore!® XP® Microcontroller IC 8-Bit 20MHz 4KB (4K x 8) FLASH¥13.73204在线订购
Z8F042ASJ020EG2156其它微处理器-单片机/ARM/DSPeZ8 Encore!® XP® Microcontroller IC 8-Bit 20MHz 4KB (4K x 8) FLASH 28-SOIC在线订购
Z8F042ASH020EG2156其它微处理器-单片机/ARM/DSPIC MCU 8BIT 4KB FLASH 20SOIC在线订购
Z8F042AQB020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 4KB FLASH 8QFN在线订购
Z8F042APB020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 4KB FLASH 8DIP在线订购
Z8F082A Series
图片数据手册产品型号产品分类产品描述价格操作
Z8F082AHJ020EG2156其它微处理器-单片机/ARM/DSPeZ8 Encore!® XP® Microcontroller IC 8-Bit 20MHz 8KB (8K x 8) FLASH在线订购
Z8F082AQB020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 8QFN在线订购
Z8F082ASB020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 8SOIC在线订购
Z8F082AQB020EG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 8QFN在线订购
Z8F082ASB020EG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 8SOIC¥32.00571在线订购
Z8F082APB020EG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 8DIP在线订购
Z8F082APH020EG2156其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 20DIP¥34.31168在线订购
Z8F082AHH020SG2156其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 20SSOP¥24.18186在线订购
Z8F082AHH020EG2156其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 20SSOP¥34.47640在线订购
Z8F082APB020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 8DIP在线订购
Z8F082ASJ020EG2156其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 28SOIC在线订购
Z8F082ASH020EG2156其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 20SOIC在线订购
Z8F082APJ020EG2156其它微处理器-单片机/ARM/DSPIC MCU 8BIT 8KB FLASH 28DIP¥36.60736在线订购
Z8F08A28100KITGMCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器KIT DEV Z8 ENCORE XP 28-PIN在线订购
Z8F642X Series
图片数据手册产品型号产品分类产品描述价格操作
Z8F6421AN020SG其它微处理器-单片机/ARM/DSPeZ8 Encore!® XP® Microcontroller IC 8-Bit 20MHz 64KB (64K x 8) FLASH 44-QFP (10x10)¥63.08490在线订购
Z8F6423FT020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 64KB FLASH 80QFP¥74.40889在线订购
Z8F6423FT020EG其它微处理器-单片机/ARM/DSPeZ8 Encore!® XP® Microcontroller IC 8-Bit 20MHz 64KB (64K x 8) FLASH¥74.40889在线订购
Z8F6421AN020EG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 64KB FLASH 44LQFP¥37.65010在线订购
Z8F6421VN020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 64KB FLASH 44PLCC¥72.10292在线订购
Z8F6422VS020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 64KB FLASH 68PLCC在线订购
Z8F6422VS020EG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 64KB FLASH 68PLCC在线订购
Z8F6422AR020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 64KB FLASH 64LQFP¥76.52957在线订购
Z8F6421VN020EG其它微处理器-单片机/ARM/DSPeZ8 Encore!® XP® Microcontroller IC 8-Bit 20MHz 64KB (64K x 8) FLASH在线订购
Z8F6421PM020SG其它微处理器-单片机/ARM/DSPIC MCU 8BIT 64KB FLASH 40DIP在线订购
