WE-MPSB 多层功率抑制磁珠
![WE-MPSB 多层功率抑制磁珠](http://file1.elecfans.com/web2/M00/91/2F/wKgaomTepa-AZ9v0AAAVff6p4-078.jpeg)
Wurth Electronics 推出具有指定峰值浪涌额定电流的高电流负载 SMD 多层铁氧体磁珠(WE-MPSB Multilayer Power Suppression Beads)
发布时间:2018-06-14
Wurth Electronic 的 WE-MPSB 是高性能 SMD 铁氧体磁珠,相比类似产品其额定电流负载提升了 40%,并大幅降低了 RDC。 Wurth 目前是全球唯一一家能够保证标称高电流能力的制造商。 提供的尺寸有 0603、0805、1206、1612、1812、2220 和 3312。
WE-MPSB 多层功率抑制磁珠特性
峰值电流是额定电流的 20 倍
额定电流高达 10.5 A,比类似产品提升了 40%
优化的分层设计,实现了超低 RDC 和极大的额定电流能力
在宽频率范围内、额定电流条件下阻抗高:低 DC 偏置效应
工作温度:-55°C 至 +125°C
WE-MPSB 多层功率抑制磁珠应用
输入滤波器,适合具有浪涌电流峰值的应用
电源线路滤波
差模干扰抑制
电机干扰抑制
用于 DC/DC 转换器的输入和输出滤波器
用于热插拔控制器的输入和输出滤波器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

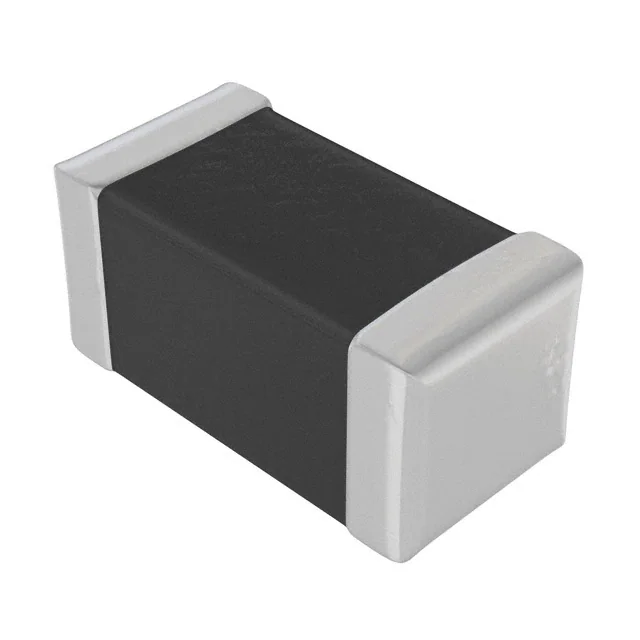

![]() | | 74279223560 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 1612 56Ω@100MHz ±25% 4mΩ | ¥5.53259 | 在线订购 |

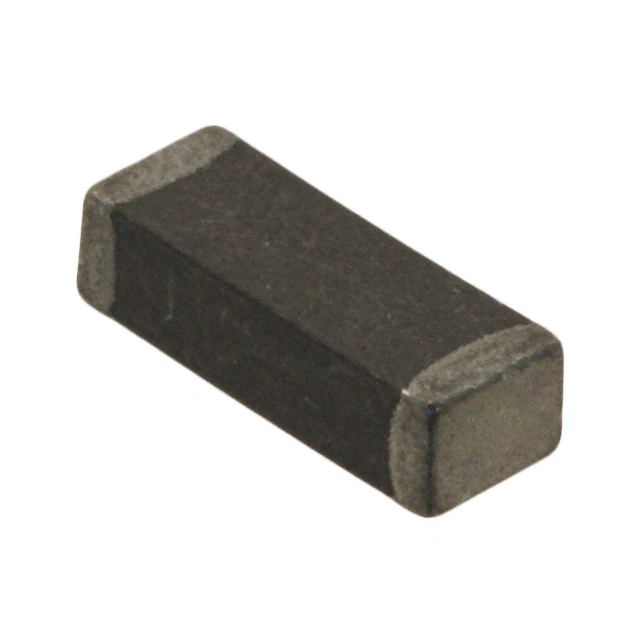

![]() | | 74279226101 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 100 OHM 1812 1LN | ¥4.11480 | 在线订购 |

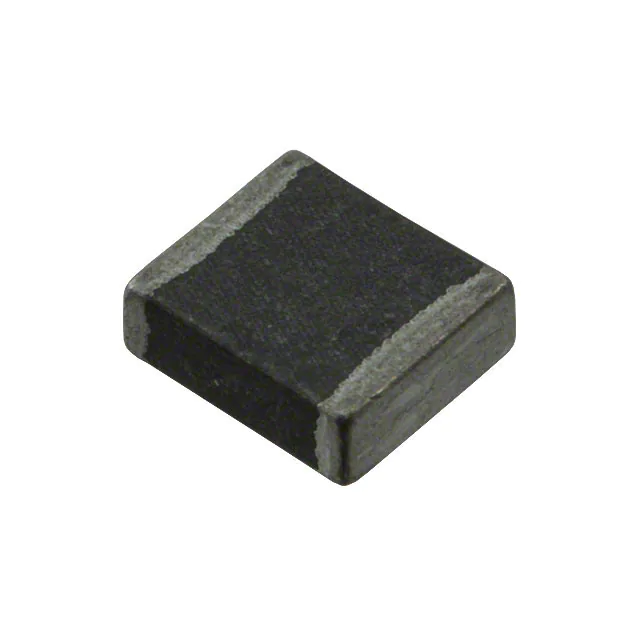

![]() | | 74279225101 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 100Ω ±25% 3412 4mΩ 10A | 在线订购 | |

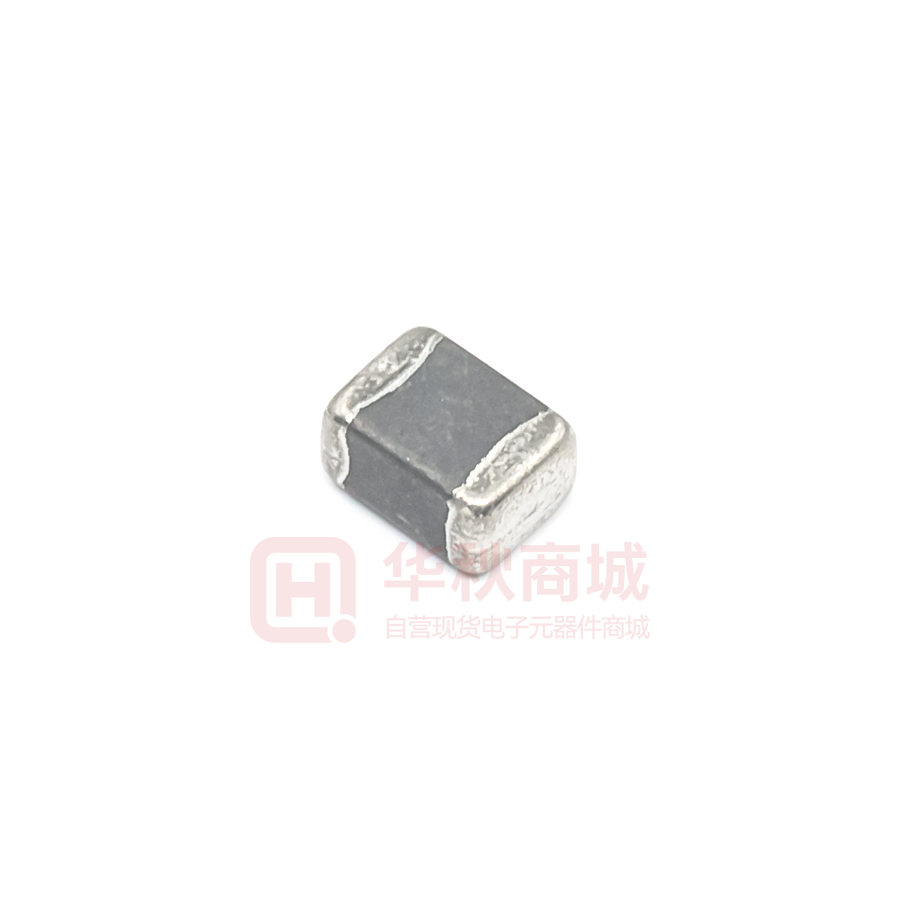

![]() | | 74279228260 | 贴片磁珠-滤波器与磁珠 | FERRITEBEAD26OHM06031LN | ¥1.69649 | 在线订购 |
![]() | | 74279228600 | 贴片磁珠-滤波器与磁珠 | 60 Ohm 1 Ferrite Bead 0603 (1608 Metric) 5.1A 15 mOhm Max DCR | ¥1.69649 | 在线订购 |
![]() | | 74279220321 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 320 OHM 0805 1LN | 在线订购 | |
![]() | | 74279220601 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 600 OHM 0805 1LN | ¥2.28420 | 在线订购 |
![]() | | 74279220800 | 贴片磁珠-滤波器与磁珠 | FERRITEBEAD80OHM08051LN | ¥2.98834 | 在线订购 |
![]() | | 74279221100 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 10 OHM 1206 1LN | 在线订购 | |
![]() | | 74279221111 | 贴片磁珠-滤波器与磁珠 | FERRITEBEAD110OHM12061LN | ¥1.56881 | 在线订购 |
![]() | | 74279221601 | 贴片磁珠-滤波器与磁珠 | FERRITEBEAD600OHM12061LN | ¥2.61066 | 在线订购 |
![]() | | 74279224401 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 400 OHM 2220 1LN | ¥9.67311 | 在线订购 |
![]() | | 7427922808 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 8Ω@100MHz ±25% 5mΩ | ¥1.76937 | 在线订购 |
![]() | | 74279220181 | 贴片磁珠-滤波器与磁珠 | 180 Ohm Impedance Ferrite Bead 0805 (2012 Metric) Surface Mount 4A 1 Lines 37 mOhm Max DCR -55°C ~ 125°C | 在线订购 | |
![]() | | 74279224271 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 270 OHM 2220 1LN | ¥10.13540 | 在线订购 |
![]() | | 74279224551 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 550 OHM 2220 1LN | ¥9.67311 | 在线订购 |
![]() | | 74279221281 | 贴片磁珠-滤波器与磁珠 | 280 Ohm Impedance Ferrite Bead 1206 (3216 Metric) Surface Mount 3.5A 1 Lines 35 mOhm Max DCR -55°C ~ 125°C | ¥4.04304 | 在线订购 |
![]() | | 74279224151 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 150 OHM 2220 1LN | ¥8.22835 | 在线订购 |
![]() | | 74279224171 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 170 OHM 2220 1LN | ¥8.22831 | 在线订购 |
![]() | | 74279224251 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 250 OHM 2220 1LN | ¥8.22831 | 在线订购 |
