无线充电接收线圈/屏蔽
![无线充电接收线圈/屏蔽](http://file1.elecfans.com/web2/M00/91/2B/wKgZomTepYCAG_c0AABZPhn057I51.jpeg)
基于Powdered-iron-based,符合WPC标准的Rx线圈,用于无线充电(Wireless Charging Receiving Coil/Shield)
发布时间:2018-06-14

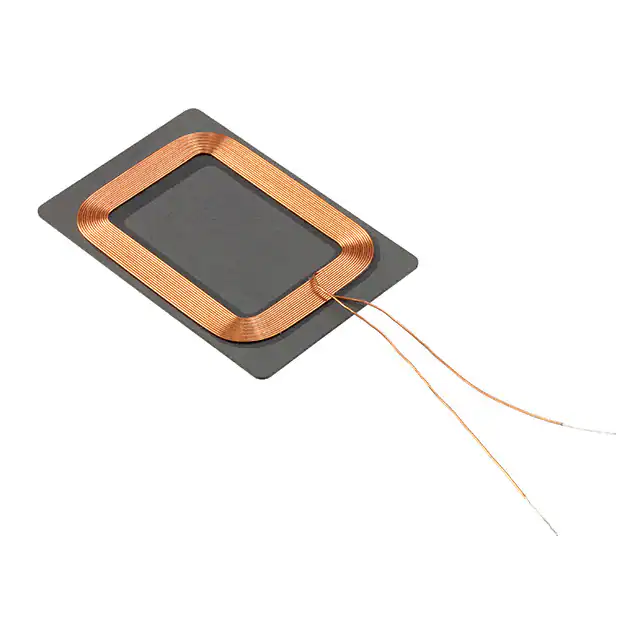

Vishay宣布推出业界首款商用Powdered-iron-based,WPC兼容(无线电源联盟)无线充电接收线圈,优化用于带或不带对准磁铁。新型IWAS-4832FF-50提供耐用的结构和高磁导率屏蔽,为≤5W便携式电子设备的无线充电提供高于70%的高效率。
今天发布的Rx线圈已经被设计到德州仪器的bqTESLA™无线电源开发套件的芯片组中。对于bqTESLA和其他无线电源基站和接收器,IWAS-4832FF-50的高饱和度铁粉不受永久定位磁铁的影响,并且该设备阻止来自敏感元件或电池的充电通量。
作为基于铁氧体的解决方案的替代方案 - 在强磁场存在下可以饱和 - IWAS-4832FF-50在4000高斯时提供50%的磁饱和。符合RoHS标准的器件在200 kHz时具有9.7μH的电感,电感容差为±5%,+ 25°C时DCR为200mΩ,Q值为30 min。在200 kHz。该器件的引线长度为50 mm,镀锡长度为10 mm。
无线充电接收线圈/屏蔽特性
符合RoHS指令2002/95 / EC
用于无线充电接收线圈的高磁导率屏蔽
高饱和度动力熨斗,不受永久定位磁铁的影响
耐用的结构
无线充电接收线圈
阻止来自敏感组件或电池的充电通量
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | IWAS4832FFEB9R7J50 | 无线充电线圈-电感器 | 无线充电线圈 9.7uH ±5% | 在线订购 | |
![]() | | IWAS3827ECEB100J50 | 无线充电线圈-电感器 | 无线充电线圈 10.7uH ±5% | 在线订购 | |
![]() | | IWAS4832ECEB160J50 | 无线充电线圈-电感器 | 无线充电线圈 16.2uH ±5% | 在线订购 |
