STM32 F4微控制器
![STM32 F4微控制器](http://file1.elecfans.com/web2/M00/91/2E/wKgaomTepDaAW0n9AAC_lQUW0QE67.jpeg)
STMicroelectronics的STM32 F4(STM32 F4 Microcontroller)基于Cortex-M4内核,打开了通向数字信号控制器(DSC)市场的大门
发布时间:2018-06-14
意法半导体正在通过STM32 F4系列扩大其目标应用领域。该系列基于Cortex-M4内核,为数字信号控制器(DSC)市场打开了大门。STM32产品系列的这一扩展提供了与STM32 F2系列具有引脚对引脚和软件兼容性的器件,但具有更高的性能,DSP功能,浮点单元,更多SRAM以及外部改进,如全双工I²S,更少超过1μARTC和2.44 MSPS ADC。ARM Cortex-M4内核具有内置单周期乘法累加(MAC)指令,优化的SIMD算法和饱和算术指令。自适应实时ART Accelerator™与ST的90 nm技术相结合,可提供高达168 MHz的线性性能,释放出核心的全部性能。
STM32 F4微控制器特性
性能
Coremark得分:168.17,168 MHz,Coremark / MHz:2.162
Dhrystone得分:在168 MHz时为210
能量消耗
168 MHz时230μA/ MHz,从闪存运行Coremark基准测试(外设关闭)
具有功率调节功能的1.2 V稳压器
1.8 V至3.6 V VDD
<1μA典型RTC
高速数据传输
7个主站,多个AHB总线矩阵上的8个从站
更快的外围设备
USART:10.5 Mbit / s
SPI:37.5 Mbit / s
ADC:2.44 MSPS
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | LM358DT | 通用放大器-运算放大器及比较器 | 低功率双运算放大器 3~30V,±1.5~15V 1.1MHz | ¥0.30430 | 在线订购 |
![]() | | LM2904ST | 通用放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8MINISO | ¥2.50226 | 在线订购 |
![]() | | LMV321LICT | 通用放大器-运算放大器及比较器 | 低功率通用运算放大器 | ¥1.75122 | 在线订购 |
| LMV358LIPT | 仪表放大器-运算放大器及比较器 | General Purpose Amplifier 2 Circuit Rail-to-Rail | ¥3.05496 | 在线订购 | |
![]() | | LMV321ILT | 通用放大器-运算放大器及比较器 | 低成本、低功耗、输入/输出轨对轨运算放大器 | ¥2.29328 | 在线订购 |
![]() | | LMV321RILT | 通用放大器-运算放大器及比较器 | 低成本、低功耗、输入/输出轨对轨运算放大器 | ¥5.85360 | 在线订购 |
![]() | | LMV358IDT | 通用放大器-运算放大器及比较器 | 低功率双运算放大器 | ¥13.37750 | 在线订购 |
![]() | | TL074IDT | 仪表放大器-运算放大器及比较器 | 低噪声JFET四倍运放 | ¥1.64981 | 在线订购 |
![]() | | TSV321RILT | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT SOT23-5 | ¥5.49828 | 在线订购 |
![]() | | LMV331ICT | 比较器-运算放大器及比较器 | IC COMPARATOR GP LOW VOLT SC70-5 | ¥2.30764 | 在线订购 |
![]() | | LMV324IPT | 通用放大器-运算放大器及比较器 | 低成本、低功耗、输入/输出轨对轨运算放大器 | ¥2.50880 | 在线订购 |
![]() | | TS321ILT | 通用放大器-运算放大器及比较器 | 低功率单运算放大器 | ¥1.58393 | 在线订购 |
![]() | | TS391RILT | 比较器-运算放大器及比较器 | 低功耗单电压比较器 | ¥3.25080 | 在线订购 |
![]() | | TS391ILT | 比较器-运算放大器及比较器 | 低功耗单电压比较器 | ¥2.07479 | 在线订购 |
![]() | | TS3702CDT | 比较器-运算放大器及比较器 | IC COMPARATOR DUAL MCRPWR 8-SOIC | ¥2.47407 | 在线订购 |
![]() | | TS331ILT | 比较器-运算放大器及比较器 | IC COMPARATOR SINGLE SOT23-5 | ¥4.52520 | 在线订购 |
![]() | | LM139DT | 比较器-运算放大器及比较器 | 低功耗四电压比较器 | ¥8.91324 | 在线订购 |
![]() | | TS321AILT | 仪表放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT SOT23-5 | ¥2.75400 | 在线订购 |
![]() | | TS881ILT | 比较器-运算放大器及比较器 | IC COMPARATOR R-R 1.1V SOT-23-5 | ¥10.71360 | 在线订购 |

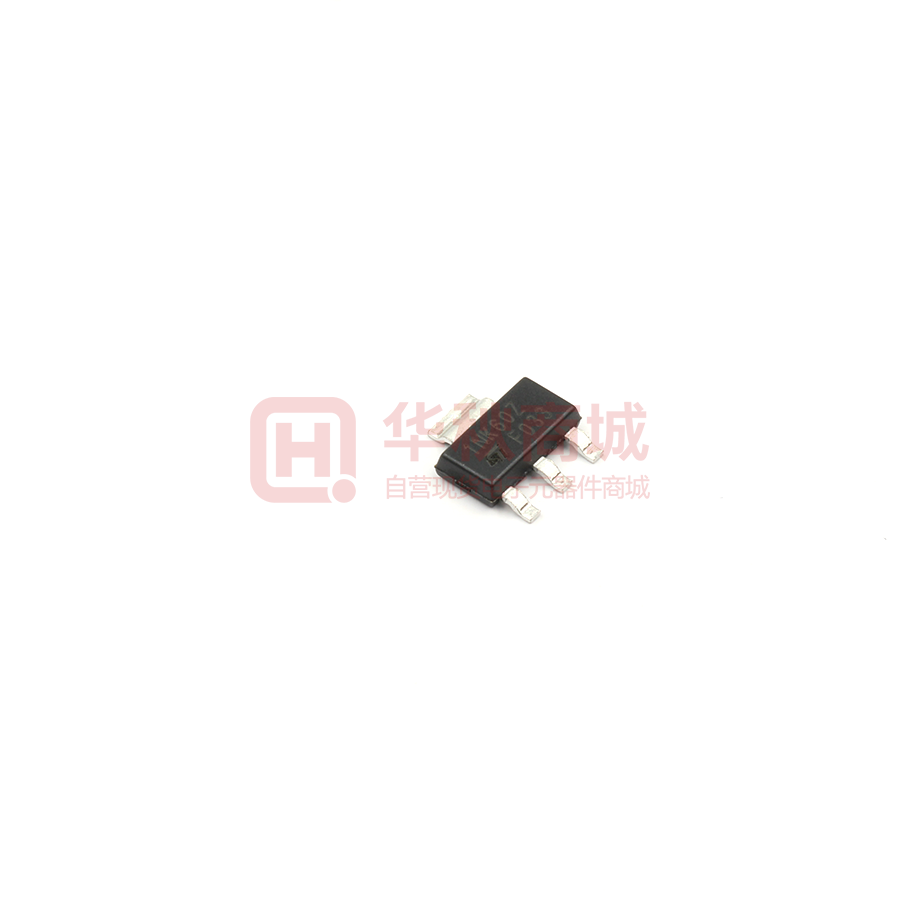

![]() | | STN1NK60Z | MOSFETs-晶体管 | MOS管 N-Channel VDS=600V VGS=±30V ID=300mA Pd=3.3W SOT223 | ¥3.19680 | 在线订购 |
