SAMA5D2 MPU 系统级模块
![SAMA5D2 MPU 系统级模块](http://file.elecfans.com/web1/M00/57/E8/pIYBAFtNu-WAc7ZkAAA08O4dFyY794.jpg)
Microchip 的简化型工业级 Linux® SOM 采用 32 位 ARM® Cortex®-A5 SAMA5D27 处理器(SAMA5D2 MPU System-On-Module)
发布时间:2018-06-13
Microchip 的 SAMA5D2-SOM1 是一款小型单面系统级模块(SOM),基于采用高性能 32 位 ARM Cortex-A5 处理器架构的 MPU SAMA5D27,运行速度高达 500 MHz。SAMA5D27 SOM1 构建在一套通用的成熟 Microchip 组件之上,通过简化硬件设计和软件开发缩短了产品上市时间。该 SOM 还简化了主应用板的设计规则,降低了 PCB 的整体复杂性和成本。SAMA5D27-SOM1 配套提供免费的 Linux 发行版和裸机 C 代码示例。
无论专业水平如何,SAMA5D2 系列产品都能为您带来极其灵活的设计体验。例如,该 SOM 集成了多个外部组件,消除了 EMI、ESD 和信号完整性方面的关键设计挑战,可用于加快开发速度。客户可以将该 SOM 焊接到电路板上并投入生产,也可以将其用作参考设计。其免费的原理图、设计和 Gerber 文件以及完整的材料清单均可在线获取。客户也可以从 SOM 转换到 SiP 或 MPU 本身,具体取决于他们的设计需求。无论客户选择哪种器件,所有产品都得到 Microchip 客户驱动型器件过时操作惯例支持,确保客户随时可以获得所需要的器件。这款基于ARM Cortex-A5 的 SAMA5D2 SiP 安装在 SOM PCB 上或单独提供,集成 1 Gb DDR2 存储器,并通过消除 PCB 的高速存储器接口限制进一步简化了设计。阻抗匹配是在封装中完成的,而不需要在开发过程中手动完成,所以系统在正常和低速运行时都能正常工作。
该系列产品具有业界最高级别的安全性,包括 PCI 合规性,为客户创建安全设计提供了一个绝佳平台。通过集成 ARMTrustZone® 和篡改检测、安全数据和程序存储、硬件加密引擎、安全引导等功能,客户可以与 Microchip 的安全专家合作,评估他们的安全需求并为其设计实现适合的保护级别。SAMA5D2 SOM 还包含 Microchip 的 QSPI NOR 闪存、电源管理集成电路(PMIC)、以太网 PHY 以及具有介质访问控制(MAC)地址的串行 EEPROM 存储器,从而扩充了设计选择。Microchip 的 SOM 通过大幅缩短开发时间、软件编码和调试,缩短了上市时间,使设计人员能够专注于其应用的功能。
SAMA5D2 MPU 系统级模块特性
系统级封装(ATSAMA5D27C-D1G-CU)包括:
基于 ARM Cortex-A5 处理器的 SAMA5D27 MPU
1 Gb(128 MB)DDR2 SDRAM
板载电源管理单元(MIC2800-G4JYML)
2 Kb 具有 EUI-48™ 节点标识的串行 EEPROM(24AA02E48T-I/OT)
64 Mb 串行四路 I/O 闪存(SST26VF064BT-104I/MF)
10Base-T/100Base-TX 以太网 PHY(KSZ8081RNAIA)
40 mm x 38 mm 模块,0.8 mm 间距,可手工焊接
103 个 I/O
多达 6 个篡改引脚
一个 USB 设备、一个 USB 主机和一个 HSIC 接口
关断和复位控制引脚
可用于相机传感器、SD 卡和备用电压域的独立电源
操作规范:
主要工作电压:3.3 V ±5%
温度范围:-40°C 至 +85°C
集成晶体,内部稳压器
多个接口和 I/O,便于应用开发
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | ATSAMA5D27-SOM1-EK1 | 其他分类 | EVAL BOARD FOR SAMA5D27 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

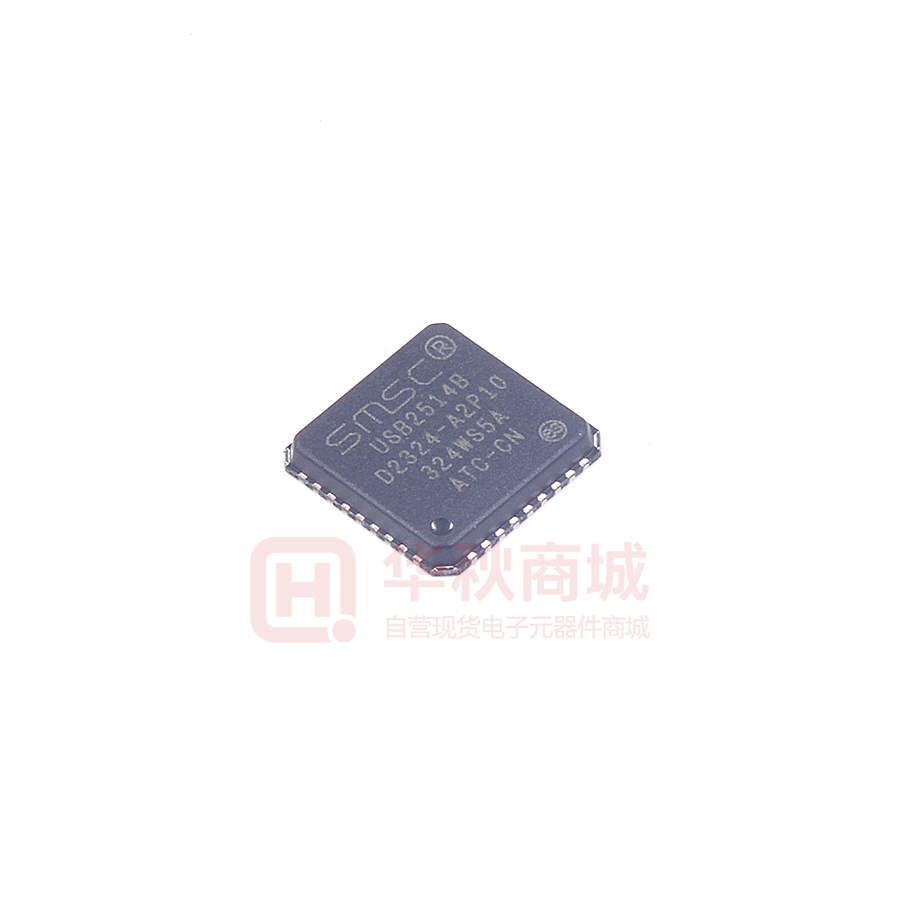

![]() | | USB2514B-AEZC-TR | USB芯片-接口及驱动芯片 | USB 2.0高速集线器控制器 QFN36 3~3.6V 70mA QFN36 | ¥10.68480 | 在线订购 |
![]() | | USB2514B/M2 | USB芯片-接口及驱动芯片 | USB Hub Controller USB Interface 36-SQFN (6x6) | ¥29.61360 | 在线订购 |
![]() | | USB2514B-AEZC | USB芯片-接口及驱动芯片 | IC USB 2.0 4PORT HUB CTLR 36QFN | ¥23.30323 | 在线订购 |

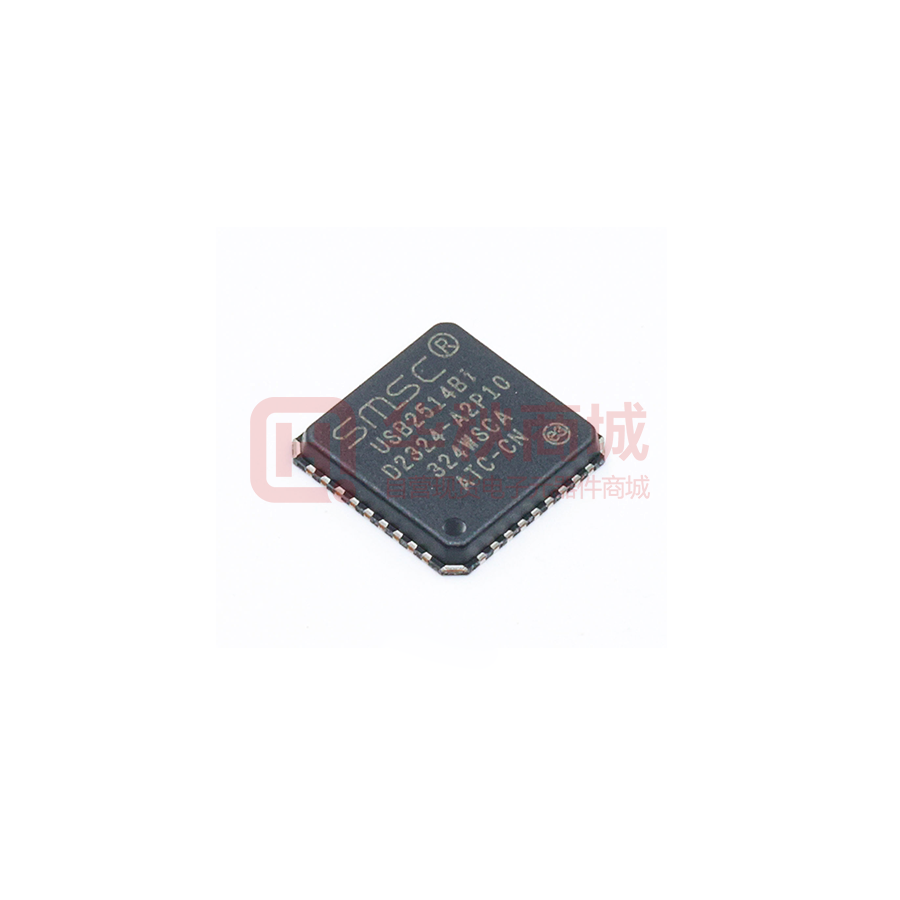

![]() | | USB2514BI-AEZG-TR | USB芯片-接口及驱动芯片 | USB 2.0高速集线器控制器 | ¥38.92090 | 在线订购 |
![]() | | PAC1934T-I/J6CX | 电流源-电源管理 | PAC1934T-I/J6CX | ¥13.24080 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | ATWILC1000-MR110PB | RF其它IC和模块-射频器件 | RFTXRXMODULEWIFITRACEANT | ¥60.67851 | 在线订购 |
![]() | | ATWILC1000-MR110UB | RF其它IC和模块-射频器件 | IC SOC IEEE 802.11 B/G/N 31SMD | ¥67.66049 | 在线订购 |
![]() | | ATWILC1000-MR110PB-T | RF收发器模块-射频/IF和RFID | WiFi 802.11b/g/n RF 收发器模块 2.412GHz ~ 2.472GHz 集成式,跟踪 表面贴装型 | 在线订购 | |
![]() | | ATWILC1000-SD | RF其它IC和模块-射频器件 | KITSDATWILC1000 | 在线订购 | |
![]() | | ATWILC1000-MR110PA | RF其它IC和模块-射频器件 | RFTXRXMODULEWIFITRACEANT | 在线订购 | |
![]() | | ATWILC1000-MR1100B | RF其它IC和模块-射频器件 | RF TXRX MODULE WIFI | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | ATSAMA5D27-SOM1 | 其它微处理器-单片机/ARM/DSP | ATSAMA5D27-SOM1 | 在线订购 |
