TPS61165 高亮度 LED 驱动器

采用 2 mm x 2 mm QFN 封装的高亮度白光 LED 驱动器（TPS61165 High Brightness LED Driver）

发布时间：2018-06-14

Texas Instruments 的 TPS61165 是一款升压转换器，带有额定电压为 40 V 的集成开关 FET，可驱动多达 10 个串联 LED。该升压转换器运行在 1.2 MHz 固定开关频率下，具有 1.2 A 开关电流限值，允许在一般照明中使用高亮度 LED。
默认白色 LED 电流通过外部传感器电阻 Rset 来设置，反馈电压可调至 200 mV。工作时，LED 电流可以通过 CTRL 引脚和 1 线数字接口（Easyscale™ 协议）控制。此外，脉宽调制 (PWM) 信号可以施加到 CTRL 引脚上，占空比可通过该信号确定反馈基准电压。

TPS61165 Evaluation Board
图片	数据手册	产品型号	产品分类	产品描述	价格	操作
		TPS61165EVM-283	LED驱动器-开发套件/万能板/PCB板-开发板/套件/编程器	TPS61165 1, Non-Isolated Output LED Driver Evaluation Board		在线订购

TPS61165 High Brightness LED Driver
图片	数据手册	产品型号	产品分类	产品描述	价格	操作

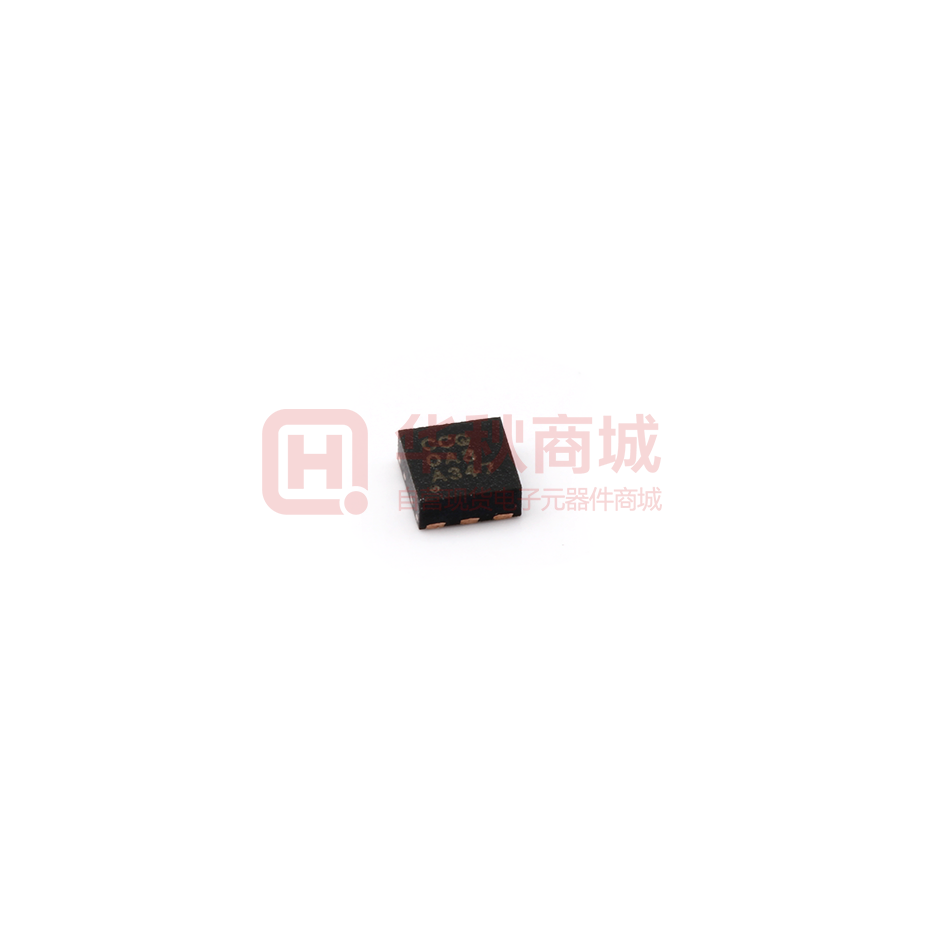

		TPS61165DRVR	LED/照明驱动器-电源管理	IC LED DRVR RGLTR DIM 1.2A 6SON	￥1.37484	在线订购
