LT6109 电流检测放大器
来自 Linear Technology 的高压侧电流检测放大器（LT®6109 Current Sense Amplifier）
发布时间：2018-06-14
Linear Technology 的 LT®6109 是一款完整的高压侧电流检测放器件。 该器件集成了一个精密电流检测放大器、一个集成式电压基准和两个比较器。 该器件包括两个版本， 其中，LT6109-1 的比较器反极性连接，而 LT6109-2 则为同极性连接。 此外，电流检测放大器和比较器的输入、输出均可直接访问， 通过外部电阻器配置放大器增益和比较器跳变点， 开漏比较器输出很容易连接至其它系统组件。
LT6109 的总传播延迟一般只有 1.4 μs，允许快速响应过流和欠流条件。 1 MHz 带宽允许 LT6109 检测如电机控制等关键应用中的误差。 比较器具有高阈值精度，加上锁存两个比较器的能力，确保 LT6109 能够捕获高速事件。
LT6109 电流检测放大器特性
电流检测放大器
阶跃响应：500 ns
低失调电压：最大 125 µV
低增益误差：0.2%（最大值）
内部 400 mV 精确基准
宽电压范围：2.7 V 至 60 V
电源电流：550 μA
具有复位功能的内部锁存比较器
快速响应时间：500 ns
总阈值误差：±1.25% 最大值
两个比较器极性选择
低关断电流：5 μA（最大）
专用于 -40°C 至 125°C 的温度范围

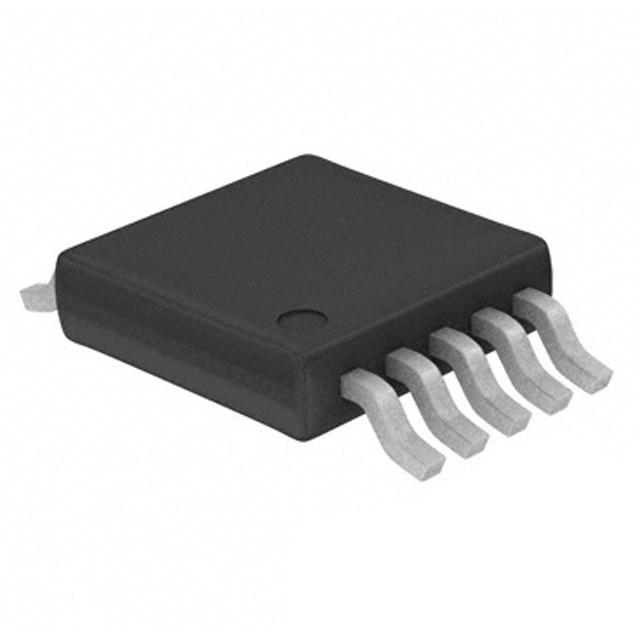

采用 10 引脚 MSOP 封装。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT6109HMS-2#PBF | 特殊用途放大器-运算放大器及比较器 | IC AMP COMP REF 10MSOP | 在线订购 | |
| | LT6109HMS-1#PBF | 特殊用途放大器-运算放大器及比较器 | IC AMP COMP REF 10MSOP | 在线订购 | |
 | | LT6109AIMS-1#PBF | 特殊用途放大器-运算放大器及比较器 | 放大器，比较器，参考 IC 电流感测，电源管理 10-MSOP | 在线订购 | |
| | LT6109AHMS-1#PBF | 特殊用途放大器-运算放大器及比较器 | 放大器 IC 电流感测，电源管理 10-MSOP | 在线订购 | |
| | LT6109AIMS-2#PBF | 特殊用途放大器-运算放大器及比较器 | IC AMP COMP REF 10MSOP | 在线订购 | |
| | LT6109AHMS-2#PBF | 特殊用途放大器-运算放大器及比较器 | IC AMP COMP REF 10MSOP | 在线订购 |
