PIC24FJ 超低功耗 16 位 MCU
Microchip 的 PIC24FJ（PIC24FJ eXtreme Low-Power, 16-bit MCUs） 采用毫微瓦 XLP 技术实现了超低功耗
发布时间：2018-06-14
Microchip 的 16 位 PIC24FJ MCU 采用毫微瓦 XLP 技术，实现了超低功耗。 该器件集成了包括低功耗睡眠模式在内的各种先进的低功耗功能，一般仅需 340 nA 就能保持器件状态和 RAM 运行。 此外，还包括一个 VDD 引脚，能在移除 VBAT 时自动将 RTCC 切换至电池供电。
该系列还包括了 480 段 LCD 驱动器，提供 60 段 x 8 的共模驱动能力。 这些特性组合在一起使得零件非常适合于各种各样的电池供电和通用型应用。
PIC24FJ 超低功耗 16 位 MCU特性
能够极大减少功耗的多个电源管理选项包括：
VBAT，允许将设备转换至后备电池，以实现使用 RTCC 的最低功耗状态。
深度睡眠，允许实现几乎完全掉电的状态，但能够通过外部触发器唤醒
休眠和空闲模式，有选择性地关闭外设和/或内核，能够实现持续功耗减少和快速唤醒
打盹模式，允许 CPU 运行在比外设更低的时钟速度
备用时钟模式允许邻近备用设备切换到较低的时钟速度，以实现选择性功耗减少
实现深度睡眠的极低功耗电流消耗：
WDT：270 nA @ 3.3 V（典型值）
RTCC：400 nA @ 32 kHz，3.3 V（典型值）
深度睡眠电流：40 nA，3.3 V（典型值）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DM240314 | 开发板/评估板/验证板（废弃） | BOARD DEV LCD EXPLORER | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PIC24FJ128GA310-I/PT | 其它微处理器-单片机/ARM/DSP | IC MCU 16BIT 128KB FLASH 100TQFP | 在线订购 | |
 | | PIC24FJ128GA310-I/PF | 其它微处理器-单片机/ARM/DSP | IC MCU 16BIT 128KB FLASH 100TQFP | ￥40.83956 | 在线订购 |
 | | PIC24FJ64GA310-I/PT | 其它微处理器-单片机/ARM/DSP | IC MCU 16BIT 64KB FLASH 100TQFP | 在线订购 | |
| | PIC24FJ64GA310-I/PF | 其它微处理器-单片机/ARM/DSP | IC MCU 16BIT 64KB FLASH 100TQFP | 在线订购 | |

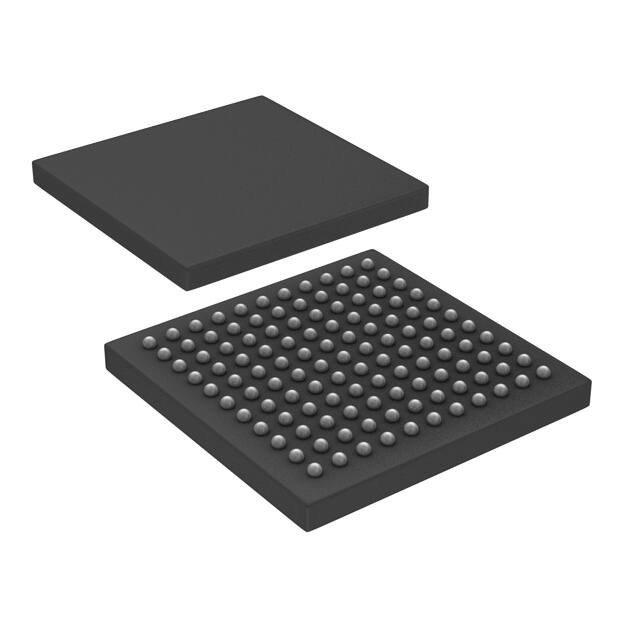

 | | PIC24FJ128GA310-I/BG | 其它微处理器-单片机/ARM/DSP | IC MCU 16BIT 128KB FLSH 121TFBGA | 在线订购 | |
| | PIC24FJ64GA310-I/BG | 其它微处理器-单片机/ARM/DSP | IC MCU 16BIT 64KB FLASH 121TFBGA | 在线订购 |
