先进的超低功耗逻辑器件
Diodes 的 74AUP1G 系列单栅极逻辑器件（Advanced Ultra-Low Power Logic）
发布时间：2018-06-14
Diodes Incorporated 是在广泛的分立、逻辑和模拟半导体市场中居领全球先地位的制造商和供应商，提供高品质、特定应用的标准产品。 公司推出旨在降低功耗，减小板空间的单栅极逻辑系列器件，这些器件适用于包括移动电话、电子阅读器和平板电脑在内的各种便携式消费类电子产品。 采用先进的 3 V 超低功耗 CMOS 制造工艺，74AUP1G 逻辑器件与业内标准部件的引脚兼容。 此外，如选择微型 DFN 封装，该器件会表现出封装高度优势。 十四种最常见的逻辑功能是三种不同封装的标配功能：高度仅为 0.4 mm 的微小基底面 DFN1010 和 DFN1410 封装和 5 引脚 SOT353 封装。 74AUP1G 逻辑器件在 0.8 V 至 3.6 V 的电源电压下工作，保证了低水平静态和动态功耗。 这有助于更好地实现电池电源节能。 Diodes Incorporated 的 74AUP1G 系列中的每个逻辑器件均包括 AND、带有开漏输出的 AND、NAND、OR、NOR、XOR、反向器、缓冲器（简单、带开漏输出和施密特触发器型）、三态缓冲器（输出使能低或者高）。
先进的超低功耗逻辑器件特性
低功耗
所有输入均带有施密特触发器
Loff 电路
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 74AUP1G02FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 1CH 2-INP DFN1010-6 | 在线订购 | |
 | | 74AUP1G02FX4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 1CH 2-INP DFN1409-6 | ￥0.75309 | 在线订购 |
 | | 74AUP1G00FZ4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 1CH 2-INP DFN1410-6 | ￥0.63800 | 在线订购 |
| | 74AUP1G00FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 1CH 2-INP DFN1010-6 | ￥0.44648 | 在线订购 |

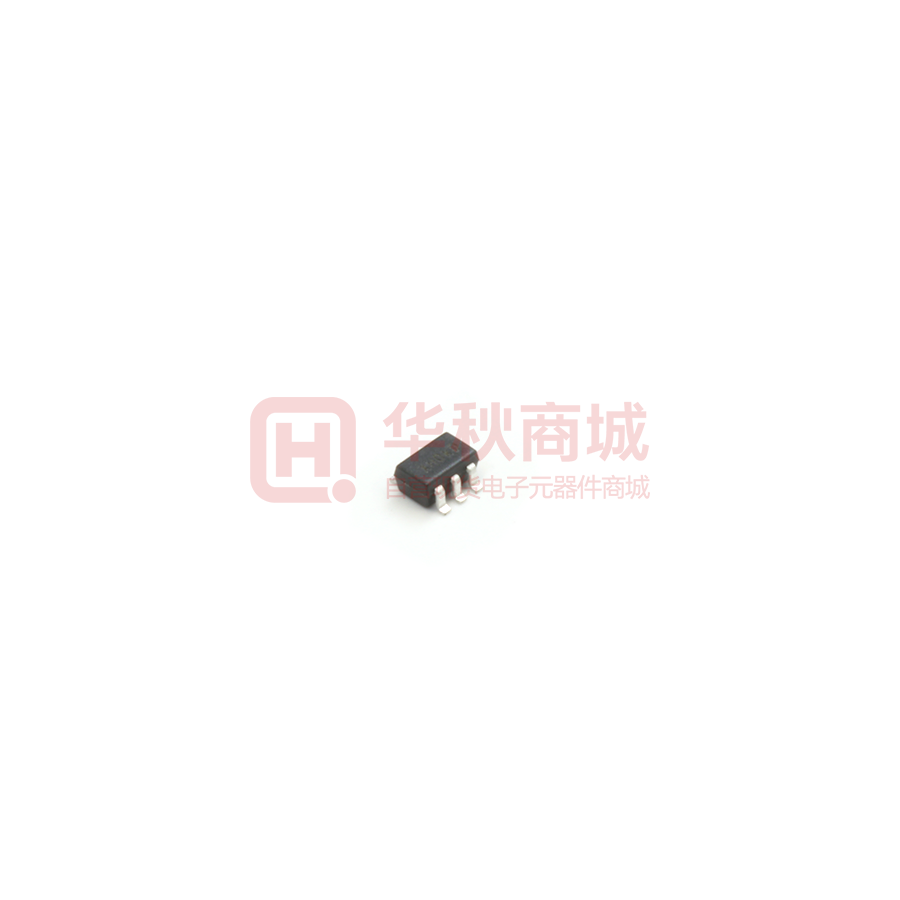

 | | 74AUP1G00SE-7 | 通用逻辑门芯片-逻辑及时序器件 | 单2输入正与非门 | ￥0.73352 | 在线订购 |
 | | 74AUP1G00FS3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 1CH 2-INP DFN0808-4 | ￥0.37638 | 在线订购 |
| | 74AUP1G02FS3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 1CH 2-INP DFN0808-4 | ￥0.78118 | 在线订购 |
 | | 74AUP1G00FW5-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 1CH 2-INP DFN1010-6 | ￥0.36612 | 在线订购 |
| | 74AUP1G02FZ4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 1CH 2-INP DFN1410-6 | ￥0.59649 | 在线订购 |
| | 74AUP1G02FW5-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 1CH 2-INP DFN1010-6 | ￥0.35738 | 在线订购 |
