TPS2001D 配电开关
Texas Instruments 的 TPS2001D (TPS2001D Power Distribution Switches)是单通道、限流 USB 配电开关
发布时间:2018-06-13
Texas Instruments 的 TPS2001D 配电开关旨在用于像 USB 这样的易发生大电容负载和短路的应用。
当输出负载超出限流阈值时,TPS2001D 就会通过运行恒流模式将输出电流限制在安全水平。这样就确保故障电流在所有状况下均可预测。快速过载响应时间减轻了 5 V 主电源的负担,从而在输出短路时提供稳压电源。电源开关的上升和下降时间受到控制,最大限度降低了打开和关闭过程中的涌流。
TPS2001D 配电开关特性
单电源开关系列
额定电流为 2 A
±20% 精确、固定、恒流限制
快速过流响应:2 µs
排除故障报告
输出放电
输出放电
反向电流阻断
内置软启动
环境温度范围:-40°C 至 +85 °C
通过 UL 认证,CB 文件编号E169910
TPS2001D 配电开关应用
USB 端口和集线器、笔记本电脑和台式电脑
高清数字电视
机顶盒
短路保护
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

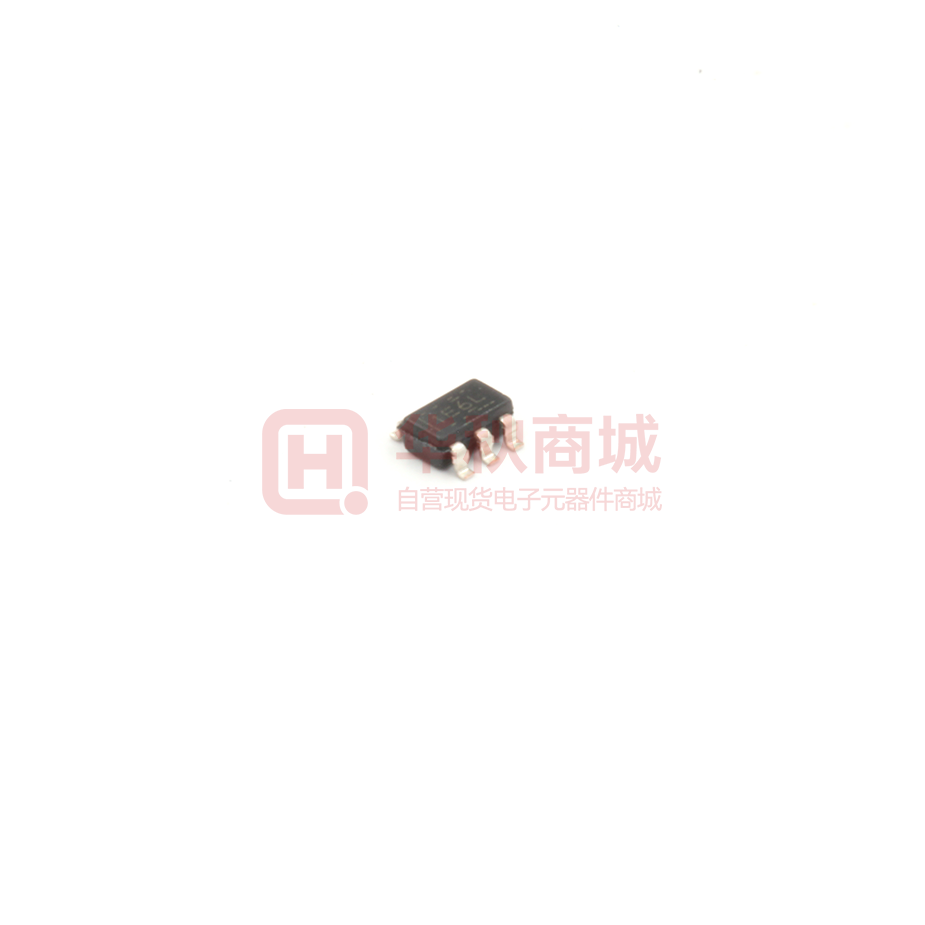

| TPS2001DDBVT | 电源开关/负载开关-电源管理 | IC PWR SWITCH N-CHAN 1:1 SOT23-5 | ¥3.51000 | 在线订购 | |
| TPS2001DDGK | 电源开关/负载开关-电源管理 | IC PWR SWITCH N-CHAN 1:1 8VSSOP | 在线订购 | ||
| TPS2001DDGKR | 电源开关/负载开关-电源管理 | IC PWR SWITCH N-CHAN 1:1 8VSSOP | ¥4.02840 | 在线订购 | |
| TPS2001DDBVR | 电源开关/负载开关-电源管理 | IC PWR SWITCH N-CHAN 1:1 SOT23-5 | ¥3.96360 | 在线订购 |
