bq2407x 锂离子电池充电器
Texas Instruments bq2407x 的 1.5 A 高电压锂离子电池充电器（bq2407x Li-Ion Battery Chargers）具有电源路径管理 IC
发布时间：2018-06-13
Texas Instruments bq2407x 是一系列集成式锂离子电池线性充电器，具有适用于空间受限型便携式应用的系统电源路径管理功能。该器件可通过 USB 端口或交流适配器工作，充电电流高达 1.5 A。带输入过压保护的输入电压范围支持非稳压型适配器。USB 输入限流精度和启动顺序可使 bq2407x 满足 USB-IF 浪涌电流规范。此外，输入动态电源管理 (VIN-DPM) 可防止系统因不正确配置的 USB 源导致崩溃，并最大限度提高从适配器提供的电力。
bq2407x 具有动态电源路径管理 (DPPM) 功能，可在为电池独立充电的同时向系统供电。DPPM 电路在输入限流功能使系统输出降至 DPPM 阈值以下时降低充电电流，因此，能在独立监视充电电流的同时，始终向系统负载供电。该功能减少了电池的充放电次数，可正确停止充电并使系统能够由存在缺陷或者电量不足的电池组供电。
此外，调节的系统输入可实现即使插入完全放电的电池时系统也能即时接通。这种电源路径管理架构也能在适配器不能提供峰值系统电流时让电池补充系统的电流需求，因此可使用更小的适配器。
电池充电分为三个阶段：预处理、恒流和恒压。在整个充电期间，内部控制回路监视 IC 的结温，当超过内部温度阈值时就会减小充电电流。充电器功率级和充电电流检测功能完全集成。充电器具有高精度电流和电压调节回路、充电状态显示和充电终止功能。输入电流限制和充电电流可使用外部电阻器设定。
bq2407x 锂离子电池充电器特性
完全符合 USB 充电器规范
可选择 100 mA 和 500 mA 最大输入电流
100 mA 最大限流值可确保符合 USB-IF 标准
基于输入的动态电源管理 (VIN–DPM) 用于抵御劣质 USB 源的危害
28 V 输入额定值，具有过压保护功能
集成式动态电源路径管理 (DPPM) 功能可同时独立地向系统供电和为电池充电
支持高达 1.5 A 的充电电流，具有电流监视输出 (ISET)
具有最高 1.5 A 限流的可编程输入，适用于壁式适配器
系统输出跟踪电池电压（bq24072、bq24076 和 bq24076）
带电池断开功能的 SYSOFF 输入（bq24075、bq24076、bq24078 和 bq24079）
可编程端接电流 (bq24074)
可编程预充电和快速充电安全定时器
反向电流、短路和热保护
NTC 热敏电阻输入
专有的启动顺序限制浪涌电流
电池充电电压 VBAT：
bq24076 - 4.4 V（典型值）
bq24078 - 4.35 V（典型值）
状态指示 - 充电/完成，电源良好
bq2407x 锂离子电池充电器应用
智能手机
便携式媒体播放器
便携式导航设备
低功耗手持设备
便携式游戏机
头戴式耳机
可穿戴设备
家庭自动化
便携式医疗设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

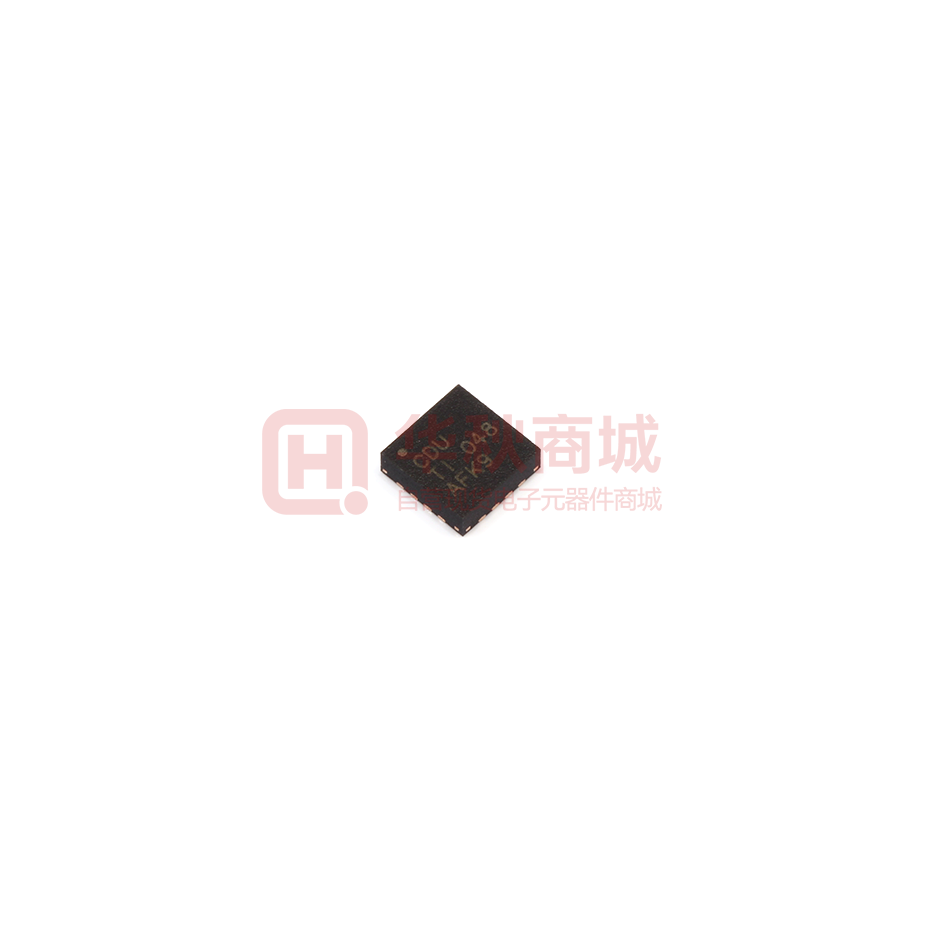

 | | BQ24072TRGTR | 电池充电管理-电源管理 | Charger IC Lithium-Ion 16-QFN (3x3) | ￥10.83932 | 在线订购 |

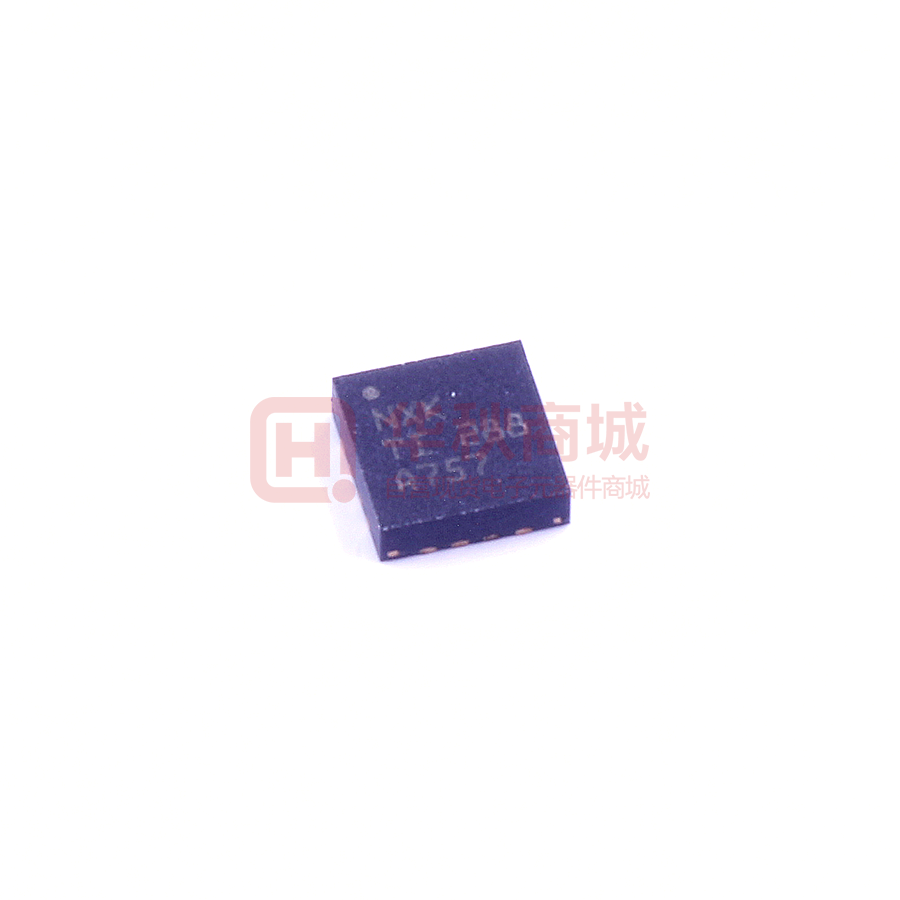

_tmb.jpg) | | BQ24079RGTR | 电池充电管理-电源管理 | IC LI-ION CHARGE/PWR MGMT 16QFN | ￥7.04000 | 在线订购 |

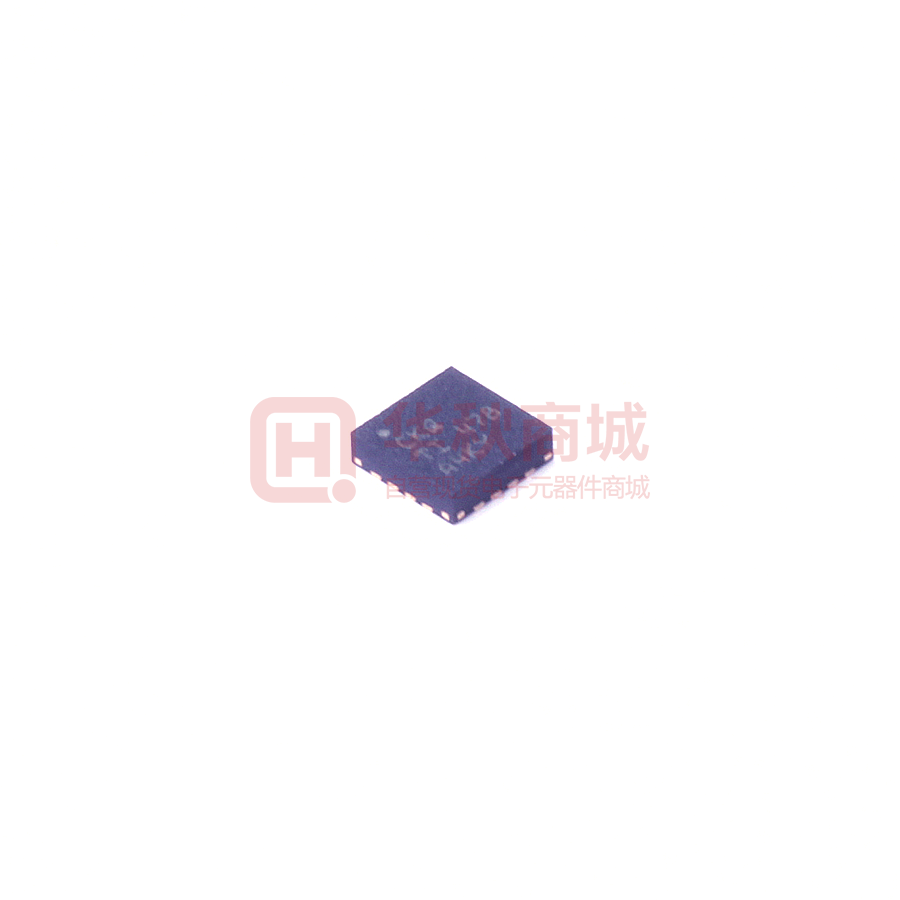

| | BQ24073RGTR | 电池充电管理-电源管理 | Charger IC Lithium-Ion 16-QFN (3x3) | ￥6.15600 | 在线订购 |

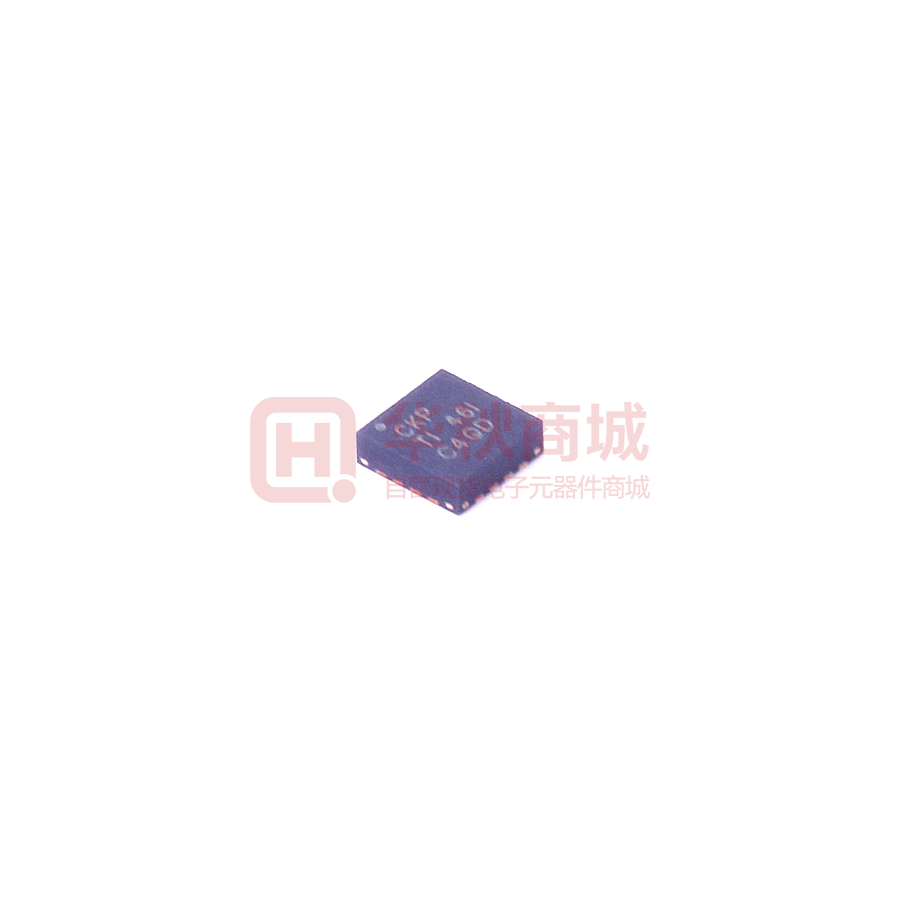

 | | BQ24075RGTR | 电池充电管理-电源管理 | 带电源路径的独立1芯1.5A线性电池充电器 VQFN16 | ￥7.49520 | 在线订购 |
 | | BQ24070RHLR | 电池充电管理-电源管理 | IC充电/PWRMGMT SNGL VQFN20 | ￥14.09400 | 在线订购 |
| | BQ24073RGTT | 电池充电管理-电源管理 | IC LI-ION CHARGE/PWR MGMT 16-QFN | ￥10.89000 | 在线订购 |
| | BQ24072TRGTT | 电池充电管理-电源管理 | Charger IC Lithium-Ion 16-QFN (3x3) | ￥24.43110 | 在线订购 |
| | BQ24075RGTT | 电池充电管理-电源管理 | Charger IC Lithium-Ion 16-QFN (3x3) | ￥21.12480 | 在线订购 |
| | BQ24075TRGTT | 电池充电管理-电源管理 | IC LI-ION CHARGE/PWR MGMT 16QFN | ￥13.11434 | 在线订购 |
| | BQ24075TRGTR | 电池充电管理-电源管理 | IC LI-ION CHARGE/PWR MGMT 16QFN | ￥12.09600 | 在线订购 |
| | BQ24072RGTR | 电池充电管理-电源管理 | Charger IC Lithium-Ion 16-QFN (3x3) | ￥6.16680 | 在线订购 |
| | BQ24075QRGTRQ1 | 电池充电管理-电源管理 | Charger IC Lithium-Ion 16-QFN (3x3) | ￥34.76320 | 在线订购 |
 | | BQ24071RHLT | 电池充电管理-电源管理 | IC LI-ION CHARGE/PWR MGMT 20-QFN | ￥13.97000 | 在线订购 |
| | BQ24070RHLT | 电池充电管理-电源管理 | IC BATT CHARGER LI-ION 20QFN | ￥13.97000 | 在线订购 |
| | BQ24072RGTT | 电池充电管理-电源管理 | IC LI-ION CHARGE MGMT 16-QFN | ￥10.89000 | 在线订购 |
| | BQ24076RGTT | 专用电源管理IC-电源管理 | BQ24076RGTT | ￥10.89000 | 在线订购 |
| | BQ24078RGTT | 电池充电管理-电源管理 | 独立的 1 节 1.5A 线性电池充电器、电源路径和 4.35V VBAT | ￥10.89000 | 在线订购 |
| | BQ24074RGTR | 电池充电管理-电源管理 | IC LI-ION CHARGE MGMT 16-QFN | ￥5.79960 | 在线订购 |
| | BQ24079TRGTR | 电池充电管理-电源管理 | IC LI-ION CHARGE/PWR MGMT 16QFN | ￥16.70058 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PRT-13777 | 其他分类 | BATTERY BABYSITTER LIPO BATTERY | 在线订购 | |
 | | BQ24072EVM | 开发板/评估板/验证板（废弃） | BQ24072 bqTINY™ III Series Power Management, Battery Charger Evaluation Board | ￥1077.97800 | 在线订购 |
 | | BQ24075EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24075 | 在线订购 | |
 | | BQ24072TEVM | 开发板/评估板/验证板（废弃） | BQ24072T bqTINY™ III Series Power Management, Battery Charger Evaluation Board | 在线订购 | |
 | | BQ24071EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24070/1 | ￥1077.97800 | 在线订购 |
 | | BQ24070EVM | 开发板/评估板/验证板（废弃） | EVALUATION MODULE FOR BQ24070 | ￥533.54400 | 在线订购 |
 | | BQ24075TEVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24075T | ￥1077.97800 | 在线订购 |
 | | BQ24073EVM | 开发板/评估板/验证板（废弃） | BQ24073 bqTINY™ III Series Power Management, Battery Charger Evaluation Board | ￥533.54400 | 在线订购 |
 | | BQ24079TEVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24079T | 在线订购 | |
 | | BQ24074EVM | 开发板/评估板/验证板（废弃） | EVALUATION MODULE FOR BQ24074 | ￥533.54400 | 在线订购 |
