1.65 V GPIO 扩展器，配有捷变 I/O
来自NXP的低电压 8 和 16 位 GPIO 器件（1.65 V GPIO Expanders with Agile I/O）
发布时间：2018-06-14
NXP Semiconductors 的低电压 GPIO 系列带有捷变 I/O 引脚，能将 I²C 总线的两线扩展为 8 或 16 个通用 I/O 引脚，可以连接键盘、开关、LED、显示器，甚至还可连接步进电机，从而节省微处理器或者自定义 ASIC 的宝贵引脚。 该系列中 8 个子系列采用捷变 I/O，另 8 个子系列则不采用。 未采用捷变 I/O 的器件完全兼容行业标准器件，为用户提供电源替代品和第二个源优势。
低电压 GPIO 系列中的器件采用与其他器件的引脚数不同：8 个或 16 个引脚。 其他差异来自实施特性，例如 RESET 和中断功能。 为了帮助在印刷电路板中布局，器件之间的引脚布局非常类似，允许设计人员简化产品家族和延迟特性的选择过程，直到以后的制造过程。
采用 1.65 V 至 5.5 V 低电压工作以及低电流消耗使得这些器件非常适合于广泛的应用领域 - 从便携式设备、工业到汽车领域。 双电源供电元件允许在现有必须与外部恶劣环境接口的系统中进行双向电平转换。
1.65 V GPIO 扩展器，配有捷变 I/O特性
向后兼容行业标准版本
全新的寄存器用于控制可配置特性
输入锁存器锁定输入引脚上的任何变化，直至该输入的端口寄存器被读取
可编程上拉电阻或下拉电阻
输出驱动强度可选 ¼、½、¾ 或最大，以便在进行同步输出切换时转换电池功率，降低电源噪声
中断掩码限制中断源
中断状态寄存器显示中断源
开漏或推挽式配置输出选择
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

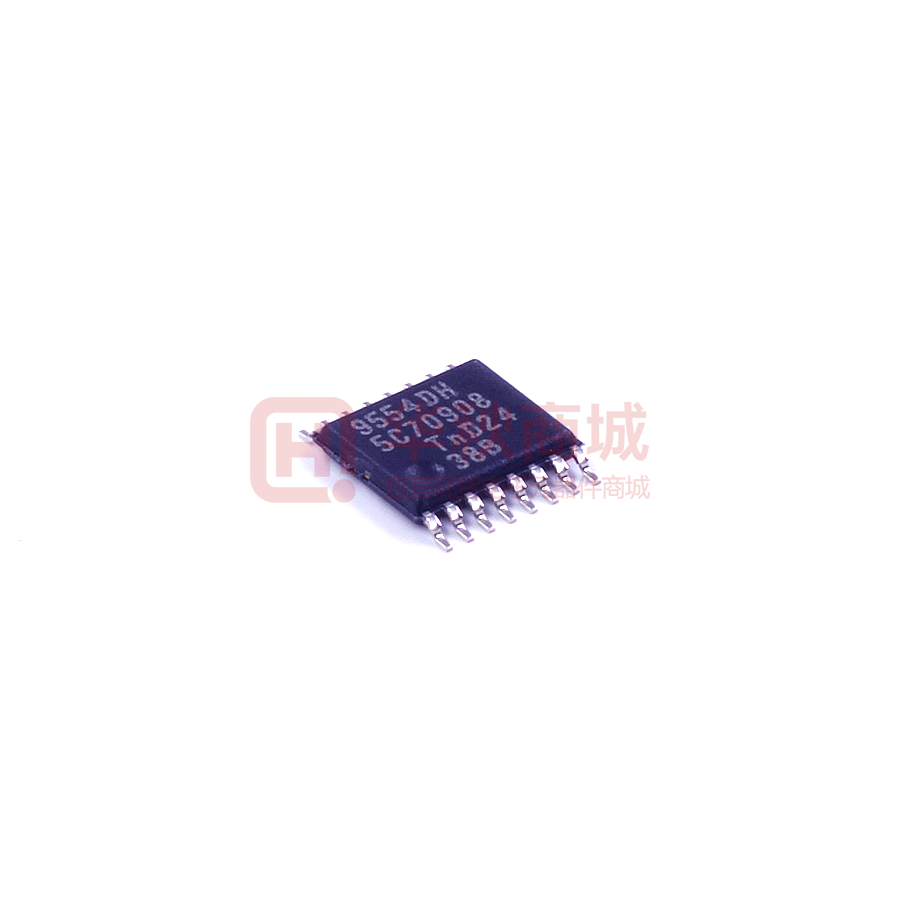

 | | PCA9554PW,118 | I/O端口扩展器-接口及驱动芯片 | IC I/O EXPANDER I2C 8B 16TSSOP | ￥13.88250 | 在线订购 |
| | PCA9554APW,112 | I/O端口扩展器-接口及驱动芯片 | IC I/O EXPANDER I2C 8B 16TSSOP | 在线订购 | |
 | | PCA9554D,112 | I/O端口扩展器-接口及驱动芯片 | IC I/O EXPANDER I2C 8B 16SOIC | 在线订购 | |
| | PCA9554AD,112 | I/O端口扩展器-接口及驱动芯片 | IC I/O EXPANDER I2C 8B 16SOIC | 在线订购 | |
 | | PCA9554DB,112 | I/O端口扩展器-接口及驱动芯片 | IC I/O EXPANDER I2C 8B 16SSOP | 在线订购 |
