LT4275 PD控制器
凌力尔特公司的LT4275 LTPoE ++ / PoE + / PoE PD控制器（LT4275 PD Controller）
发布时间：2018-06-14
凌力尔特公司的LT4275 是一种引脚兼容的IEEE 802.3和LTPoE ++供电设备（PD）控制器系列。
LT4275A采用专有的LTPoE ++分类方案，在PD RJ45连接器上提供38.7 W，52.7 W，70 W或90 W的功率。LT4275A与IEEE 802.3完全兼容。LT4275B是符合IEEE 802.3at标准的Type 2（PoE +）PD，可提供高达25.5 W的功率。
LT4275内部电荷泵提供N沟道MOSFET解决方案，省去了更大，更昂贵的P沟道MOSFET。低R DS（ON） MOSFET还可最大限度地提高功率输出和效率，降低功耗和散热，并简化散热设计。启动浪涌电流可通过外部电容调节。LT4275还包括电源良好输出，板载签名电阻，欠压锁定和热保护。LT4275A / LT4275B驱动单个光耦合器，以指示所连接PSE的功率电平。提供针对非标准低压操作的引脚可选支持。AUX引脚支持辅助功率倍率。
LT4275 PD控制器特性
100 V绝对最大输入电压
宽结温范围（-40°C至125°C）
过温保护
集成签名电阻器

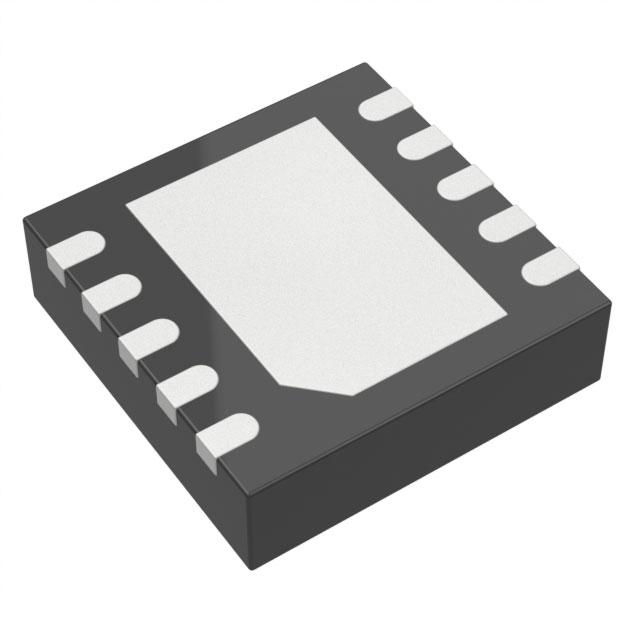

采用10引脚MSOP封装和3 mm x 3 mm DFN封装
外部热插拔™N沟道MOSFET，具有最低功耗和最高系统效率
可编程辅助电源支持低至9 V.
可选支持非标准低压PoE
LT4275 PD控制器应用
高功率无线数据系统
户外安防摄像设备
商业和公共信息显示
高温工业应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT4275BIMS#PBF | 以太网供电（PoE）-电源管理 | 以太网供电控制器（PoE） 1 通道 802.3at（PoE+），802.3af（PoE） 10-MSOP | 在线订购 | |
 | | LT4275AIMS#PBF | 以太网芯片-接口及驱动芯片 | LT4275AIMS#PBF | 在线订购 | |
 | | LT4275AIDD#PBF | 以太网供电（PoE）-电源管理 | 以太网供电控制器（PoE） 1 通道 802.3at（PoE+），802.3af（PoE），LTPoE++ 10-DFN（3x3） | 在线订购 | |
| | LT4275BIDD#PBF | 以太网供电（PoE）-电源管理 | 以太网供电控制器（PoE） 1 通道 802.3at（PoE+），802.3af（PoE） 10-DFN（3x3） | 在线订购 |
