CAT4139 DC / DC升压转换器
22 V高电流升压型白光LED驱动器(CAT4139 DC/DC Step-Up Converter)
发布时间:2018-06-14
安森美半导体的 CAT4139是一款DC / DC升压转换器,可提供精确的恒定电流,是驱动LED的理想选择。以1 MHz的固定开关频率工作,允许器件与小值外部陶瓷电容器和电感器一起使用。串联连接的LED由外部电阻器R1设定的调节电流驱动。CAT4139非常适合驱动多达五个串联或高达22 V的白光LED的并联串。
LED调光可以通过使用DC电压,逻辑信号或脉冲宽度调制(PWM)信号来完成。关断输入引脚允许器件处于关断模式,静态电流为“零”。
除了热保护和过载电流限制外,该器件还可在“开路LED”故障条件下进入极低功耗工作模式。该器件采用薄型(最大1 mm)5引脚TSOT-23封装,适用于空间关键应用。
CAT4139 DC / DC升压转换器特性
开关电流限制750 mA
驱动高达22 V的LED串
效率高达87%
低静态接地电流0.6 mA
1 MHz固定频率低噪声操作
软启动“浪涌”电流限制
关断电流小于1μA
开路LED过压保护
1.9 V自动关断(UVLO)
热过载保护
TSOT-23 5引脚(最大1 mm)
CAT4139 DC / DC升压转换器应用
GPS导航系统
便携媒体播放器
手持设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

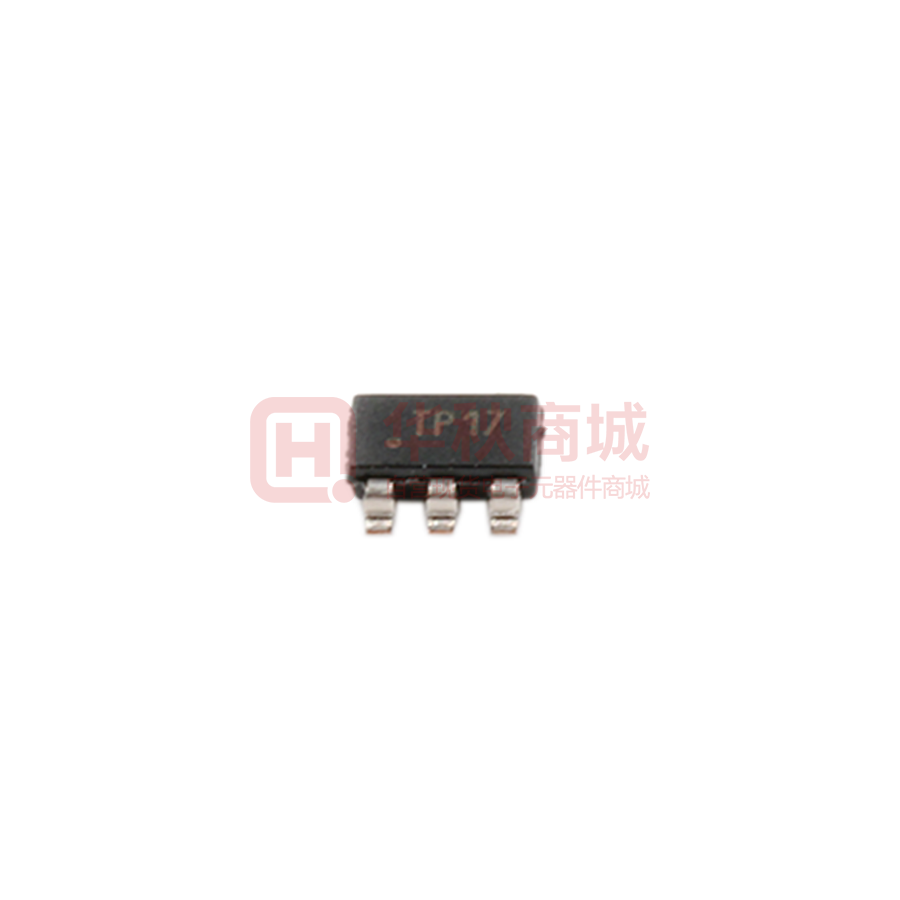

| CAT4139TD-GT3 | LED/照明驱动器-电源管理 | LED背光/照明/显示器电源 TSOT23-5 IQ=1.5mA@200mV Vo=22V | ¥4.10190 | 在线订购 |
文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
---|---|---|---|---|---|
TSOT-23. 5 Lead | | 53KB | 541次 | ||
White LED Driver, 22 V, High Current Boost | | 128KB | 519次 | ||
Solar LED Lamp Application Using the CAT4139 | | 1502KB | 600次 | ||
CAT4139_PD.GIF | | 17KB | 522次 | ||
CAT4139_AD.GIF | | 17KB | 514次 | ||
CAT4139datasheet | | - |
