CAT4101 LED驱动器
![CAT4101 LED驱动器](http://file1.elecfans.com/web2/M00/91/28/wKgZomTenluAM8R6AAFOWrRGFco66.jpeg)
CAT4101针对大功率LED照明应用(CAT4101 LED Driver)
发布时间:2018-06-14
安森美半导体已扩展其恒流LDD™(低压差驱动器)产品系列,包括用于建筑,景观,汽车和一般LED照明产品的全新,简单易用的高功率器件。CAT4101是一款基于线性的恒流LED驱动器,可驱动长串LED,为各种LED应用提供高电流解决方案。
由于它是基于线性的LED驱动器,CAT4101不需要电感器,消除了噪声,最大限度地减少了元件数量并简化了设计。LED电流通过连接到RSET引脚的外部电阻设置。LED引脚兼容高达25 V的高压。这使CAT4101能够驱动多达10个LED的长串,可调至1安培。
CAT4101 LED驱动器特性
准确1 A电流吸收器
LED引脚上的工作电压高达25 V.
低压差驱动:500 mV / 1 A.
LED电流由外部电阻设定
通过EN / PWM实现高分辨率PWM调光
瞬时PWM控制模式
热关断保护

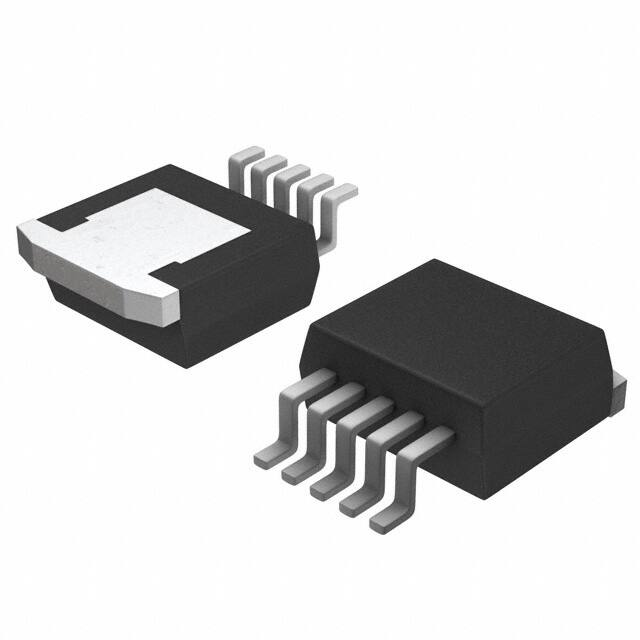

包装:5导联TO-263
用于大功率LED照明的1安培恒流LDD™为汽车,建筑,景观和一般LED照明应用提供了简单的解决方案
CAT4101 LED驱动器应用
高功率LED高达1 A.
建筑和普通照明
汽车照明
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | CAT4101TV-T75 | LED/照明驱动器-电源管理 | IC LED DRIVER LIN DIM 1A TO263-5 | 在线订购 |
文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
---|---|---|---|---|---|
LED Driver, 1 A Constant Current with PWM | | 147KB | 391次 | ![]() | |
Thermal Foldback for CAT4101, LED Lighting | | 750KB | 442次 | ![]() | |
CAT4101 Design Worksheet for Thermal Foldback | | 109KB | 404次 | ![]() | |
TO-263, 5 Lead | | 53KB | 418次 | ![]() | |
CAT4101_PD.GIF | | 20KB | 415次 | ![]() | |
CAT4101_AD.GIF | | 5KB | 427次 | ![]() | |
CAT4101 LED Driver Evaluation Board User"s Manual | | 101KB | 424次 | ![]() | |
CAT4101AEVB Bill of Materials | | 137KB | 414次 | ![]() | |
CAT4101datasheet | | - | ![]() |
