混合电动机驱动器IC

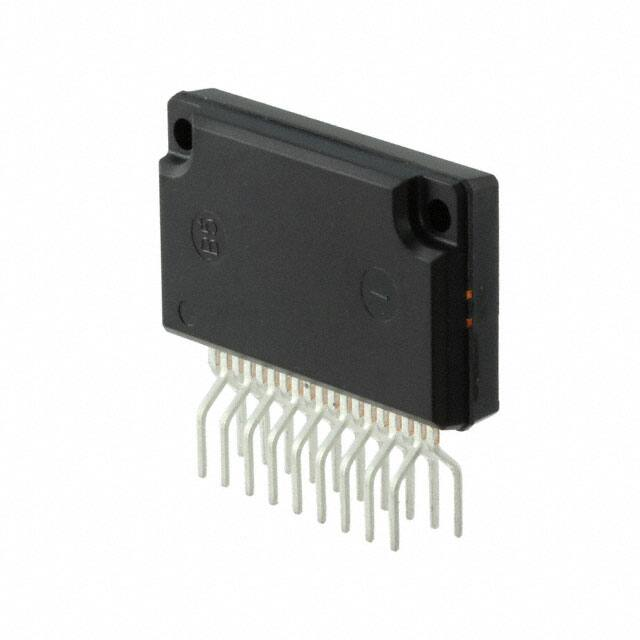

安森美半导体的STK672和STK681系列混合电机驱动器IC(Hybrid Motor Driver ICs)
发布时间:2018-06-14
安森美半导体的 STK672系列混合电机驱动器IC在输出级使用功率MOSFET,用于驱动步进电机。基于单极恒流PWM系统,该器件内置微步进控制器,支持五种激励方式:2相,1-2相,W1-2相,2W1-2相和4W1-2相。此外,它们可以控制步进电机的基本步进角,分为1/16步进单元,并允许仅用时钟信号控制电机速度。这种混合IC的使用使设计人员能够实现提供高电机转矩,低振动水平,快速响应和高效驱动的系统。
STK681系列混合电机驱动器IC专为直流有刷电机的电流控制而设计。这些设备允许根据外部输入信号进行正向,反向和制动操作。这些器件具有一系列峰值启动输出电流和峰值输出制动电流。它们内置电流感应电阻,有利于节省空间的设计。
混合电动机驱动器IC特性
STK672系列的特点和优点
内置微步进控制器
内置电流检测电阻
空心包装
易于在全步,半步,1 / 4,1 / 8和1/16步之间切换,防止相间跳跃
易于设计,减少安装面积
防止烟雾和火灾
STK681系列的特点和优点
PWM操作
内置保护功能
无需死区时间设计
内置电流检测电阻,用于STK681-300,310和320
内置热关断功能,适用于STK681-332-E和352-E
允许峰值电流控制
包括针对过电流,对地短路和供电短路的功能
易于实现安全设计
热保护
混合电动机驱动器IC应用
老虎机
自动售货机
多功能打印机
计算和外围设备
产业
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STK672-040GEVB | 开发板/评估板/验证板(废弃) | BOARD EVAL FOR STK672-040-E | 在线订购 | ||
| STK672-050GEVB | 开发板/评估板/验证板(废弃) | BOARD EVAL FOR STK672-050-E | 在线订购 | ||
| STK672-060GEVB | 开发板/评估板/验证板(废弃) | BOARD EVAL FOR STK672-060-E | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STK681-332-E | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER 4.75V-5.25V | 在线订购 | ||
| STK681-300GEVB | 开发板/评估板/验证板(废弃) | BOARD EVAL FOR STK681-300 | 在线订购 | ||
| STK681-310GEVB | 开发板/评估板/验证板(废弃) | BOARD EVAL FOR STK681-310 | 在线订购 | ||
| STK681-352GEVB | 开发板/评估板/验证板(废弃) | STK681-352-E - Power Management, Motor Control Evaluation Board | 在线订购 |
