MCP1632x 同步降压稳压器
![MCP1632x 同步降压稳压器](http://file1.elecfans.com/web2/M00/91/2B/wKgaomTenYiAZ5PSAACOck1wEKE44.jpeg)
Microchip 的高集成度、恒频同步降压 DC-DC 转换器(MCP1632x Synchronous Buck Regulators)
发布时间:2018-06-14
Microchip 的 MCP16321/2/3 是高集成度、高能效、恒频、同步降压 DC-DC 转换器,采用 16 引脚 QFN 封装,工作输入电压高达 18 V (MCP16323) 和 24 V (MCP16321/2)。 集成功能包括高压侧和低压侧 N 沟道开关、恒频峰值电流模式控制、内部补偿、峰值电流限值、VOUT 过压保护和超温保护。 最少的外部元件是开发全同步降压 DC-DC 转换器电源的必要条件。
MCP1632x 同步降压稳压器特性
典型能效高达 95%
输入电压范围:6.0 V 至 24 V
输出电流:1 A (MCP16321), 2 A (MCP16322), 3 A (MCP16323)
固定输出电压: 0.9 V、1.5 V、1.8 V、2.5 V、3.3 V、5 V,输出电压准确度 2%
可调版本的电压范围:0.9 V 至 5 V,基准电压准确度为 1.5%
集成 N 沟道高压侧开关:180 mΩ
集成 N 沟道低压侧开关:120 mΩ
1 Mhz 恒频峰值电流模式控制
MCP1632x 同步降压稳压器应用
PIC® /dsPIC® 微控制器偏置电源
12 V 工业输入 DC-DC 转换
机顶盒
DSL 电缆调制解调器
汽车
显示墙调节
SLA 电池供电设备
AC-DC 数字控制电源
电表
消费类
医疗与卫生保健
分布式电源
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

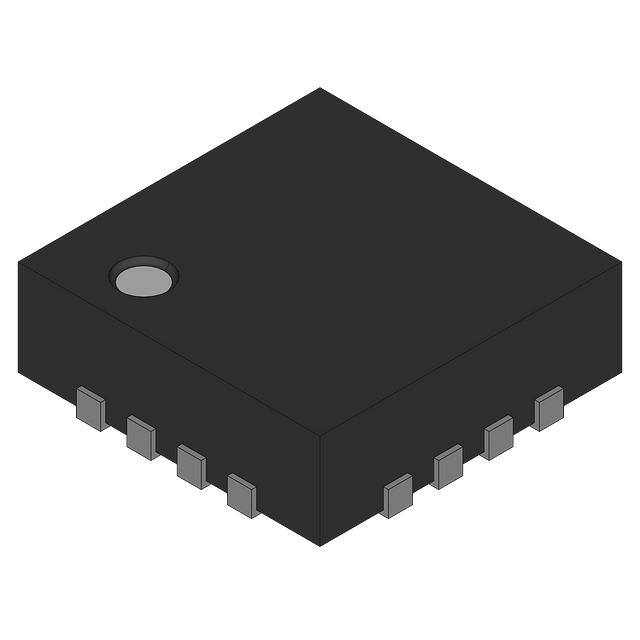

![]() | | MCP16321T-150E/NG | DC-DC电源芯片-电源管理 | 24V INPUT, 1 AMP OUTPUT, HIGH EF | ¥8.04494 | 在线订购 |
![]() | | MCP16321T-250E/NG | DC-DC电源芯片-电源管理 | IC REG BUCK 2.5V 1A 16QFN | ¥8.04494 | 在线订购 |
![]() | | MCP16321T-180E/NG | DC-DC电源芯片-电源管理 | IC REG BUCK 1.8V 1A 16QFN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | DV160214-1 | 开发板/评估板/验证板(废弃) | KIT DEV DALI LIGHTING COMM | 在线订购 | |
![]() | | AC160214 | 开发板/评估板/验证板(废弃) | BOARD DEV LIGHTING COMM PROTO | 在线订购 | |
![]() | | DM160214 | 开发板/评估板/验证板(废弃) | BOARD DEV LIGHTING COMM MAIN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

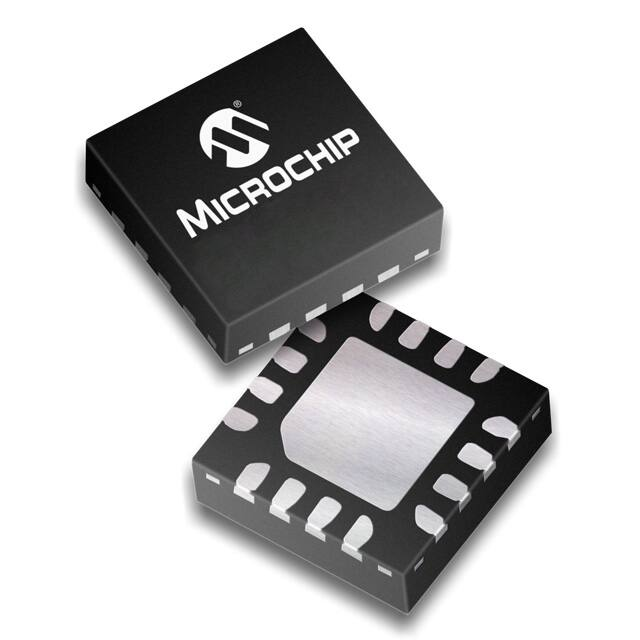

![]() | | MCP16323T-180E/NG | DC-DC电源芯片-电源管理 | 18V INPUT, 3 AMP OUTPUT, HIGH EF | ¥9.87335 | 在线订购 |
![]() | | MCP16323T-250E/NG | DC-DC电源芯片-电源管理 | IC REG BUCK 2.5V 3A 16QFN | ¥9.87335 | 在线订购 |
![]() | | MCP16323T-150E/NG | DC-DC电源芯片-电源管理 | IC REG BUCK 1.5V 3A 16QFN | ¥9.87335 | 在线订购 |
