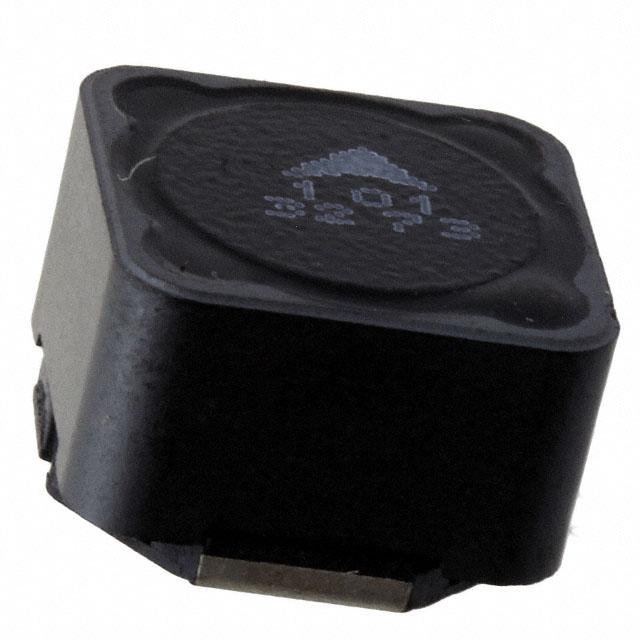

B82477R系列SMT电感器
TDK-EPCOS的B82477R系列SMT电感器（B82477R Series SMT Inductors）提供高达38 A的饱和电流能力
发布时间：2018-06-14
TDK公司提供一系列具有极高可靠性的爱普科斯 SMT电感器。R系列的元件提供比标准系列类型高30％的饱和电流能力。在0.82μH至1000μH的电感值下，饱和电流介于1.05 A和38.0 A之间。直流电阻介于5.0mΩ和1.35Ω之间。
EPCOS B82477R系列电感器具有-55°C至+ 150°C的宽允许工作温度范围，可满足汽车电子设备的严格要求，并符合AEC-Q200标准。它们采用底板设计，具有非常高的机械稳定性。这些组件的占地面积为12.5 mm x 12.5 mm，最大插入高度为8.5 mm。由于它们的磁屏蔽，它们可以直接放置在电路板上的其他组件上。这些高性能电感器符合RoHS标准，适用于JEDEC J-STD020C的无铅焊接。
B82477R系列SMT电感器特性
高饱和电流高达38.0 A.
电感值从0.82μH到1000μH
符合AEC-Q200标准
宽泛的工作温度范围为-55°C至+ 150°C
符合RoHS标准，适用于JEDEC J-STD020C的无铅焊接
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | B82477R4104M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 100UH 2.25A 120 MOHM | ￥10.30377 | 在线订购 |
 | | B82477R4333M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 33µH ±20% 3.55A 50mΩ | ￥21.96566 | 在线订购 |
| | B82477R4154M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 150µH ±20% 1.9A 175mΩ | ￥9.89099 | 在线订购 |
 | | B82477R4103M100 | 固定电感器-电感器 | 10 µH 屏蔽 鼓芯，绕线式 电感器 6.2 A 18.5 毫欧最大 非标准 | ￥9.30917 | 在线订购 |
| | B82477R4473M100 | 端子-连接器 | ￥14.90010 | 在线订购 | |
| | B82477R4334M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 330µH ±20% 1.18A 425mΩ | ￥10.46995 | 在线订购 |
| | B82477R4224M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 220µH ±20% 1.45A 290mΩ | ￥9.72476 | 在线订购 |
| | B82477R4472M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 4.7µH ±20% 7.85A 11mΩ | ￥12.96710 | 在线订购 |
