空芯和方形空芯电感
AVX的AL和AS系列空心电感器（Air Core and Square Air Core Inductors）
发布时间：2018-06-14
AVX的方形空芯RF电感器是绕线空芯电感器系列的一部分，是RF电路，宽带I / O滤波，频率选择和阻抗匹配的理想选择。电感器矩形横截面的独特结构提供了更好的性能，并提供了优于环形线圈的制造优势。
空心电感器的电感范围为1.65 nH至538 nH，而方芯电感器的电感范围为5.5 nH至27.3 nH。
空芯和方形空芯电感特性
空心结构
高Q.
高电流（高达4.4 A）
优秀的SRF
空芯和方形空芯电感应用
射频电路
宽带I / O过滤
阻抗匹配
去耦/旁路
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

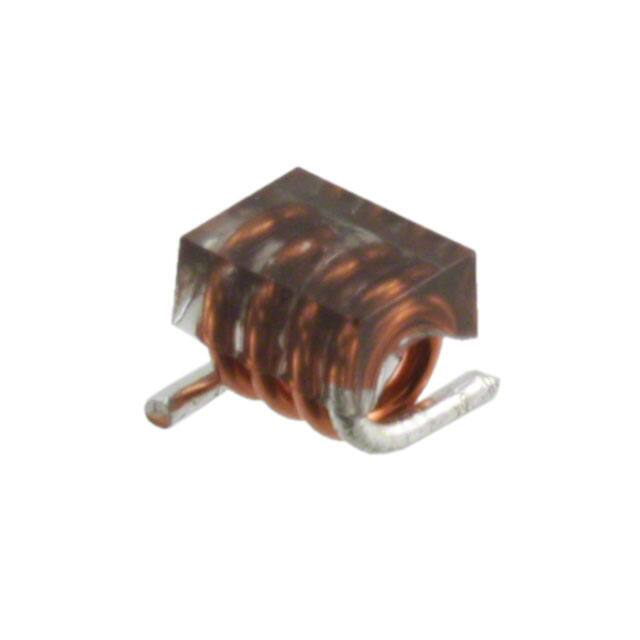

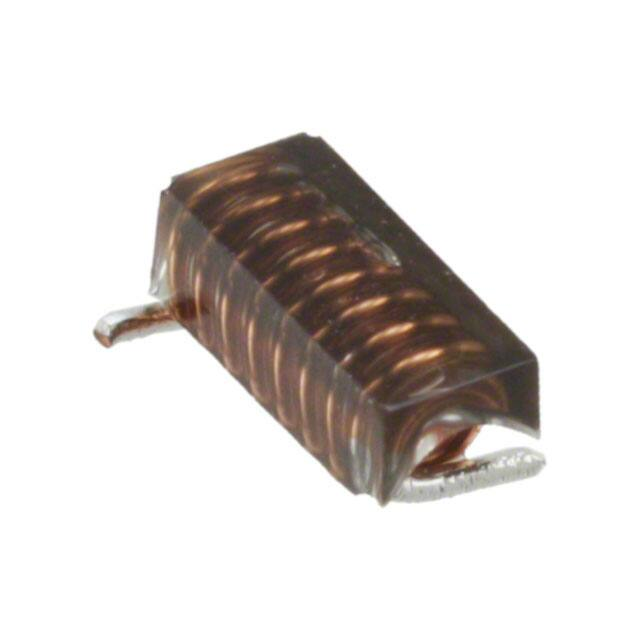

 | | AL12B35N5JTR | 固定电感器-电感器 | 固定电感器 Nonstandard 35.5nH ±5% 4A 6.8mΩ 1.5GHz 112@150MHz | ￥5.34137 | 在线订购 |
| | AL12B28N0GTR | 固定电感器-电感器 | 固定电感器 Nonstandard 28nH ±2% 4A 6mΩ 1.8GHz 105@150MHz | 在线订购 | |
 | | AL01682N0JTS | 固定电感器-电感器 | FIXED IND 82NH 2.5A 9.4 MOHM SMD | 在线订购 | |
 | | AL12A08N0GTR | 固定电感器-电感器 | 固定电感器 Nonstandard 8nH ±2% 4A 2.6mΩ 5GHz 140@150MHz | ￥1.73401 | 在线订购 |
| | AL05A5N45GTR | 固定电感器-电感器 | 5.45 nH 无屏蔽 绕线 电感器 1.6 A 8 毫欧最大 非标准 | 在线订购 | |
| | AL12A08N0JTR | 固定电感器-电感器 | FIXED IND 8NH 4A 2.6 MOHM SMD | 在线订购 | |
| | AL12A12N5JTR | 固定电感器-电感器 | FIXED IND 12.5NH 4A 3.4 MOHM SMD | 在线订购 | |
| | AL01647N0JTS | 固定电感器-电感器 | 固定电感器 Nonstandard 47nH ±5% 3A 5.6mΩ 2.1GHz 100@150MHz | 在线订购 | |
| | AL12A12N5GTR | 固定电感器-电感器 | 12.5 nH 无屏蔽 绕线 电感器 4 A 3.4 毫欧最大 非标准 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

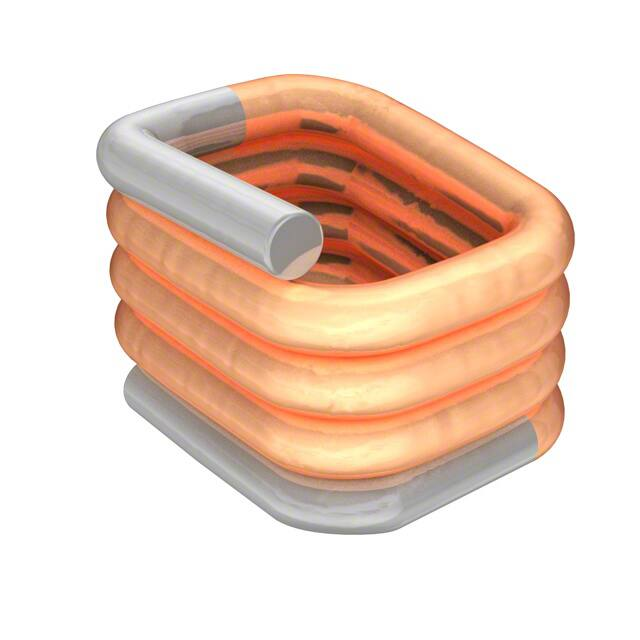

 | | AS0706N9JTR | 固定电感器-电感器 | 固定电感器 Nonstandard 6.9nH ±5% 2.7A 6mΩ 4.6GHz 100@400MHz | 在线订购 | |
| | AS0608N9JTR | 固定电感器-电感器 | 固定电感器 Nonstandard 8.9nH ±5% 2.9A 7mΩ 4.3GHz 90@400MHz | 在线订购 |
