AS3665 Smartlight LED 驱动器
ams 的 AS3665 9（AS3665 Smartlight LED Driver） 通道高级命令驱动型 RGB/白光 LED 驱动器
发布时间：2018-06-14
ams 的 AS3665 是一款具有 9 个电流源的电容式低噪声充电泵。该充电泵自动在 1:1 和 1:1.5 模式之间切换。所连接的电流源具有很低的顺从电压，从而提高了整个系统的能效。其中三个电流源可从 VBAT 或 VCP 供电（对于红色 LED 尤其有用）。
内部控制由基于命令、通过三个定序器实施的图形发生器完成。这些命令针对照明应用进行了优化（例如，以对数方式提高亮度）。具体包括 conditionals、jumps 和 variables 等高级命令。
所有三个定序器都可以动态映射到 LED 的 9 个 PWM 发生器的任何一个。AS3665 支持音频输入，并通过内部数字滤波器控制复杂照明图案。

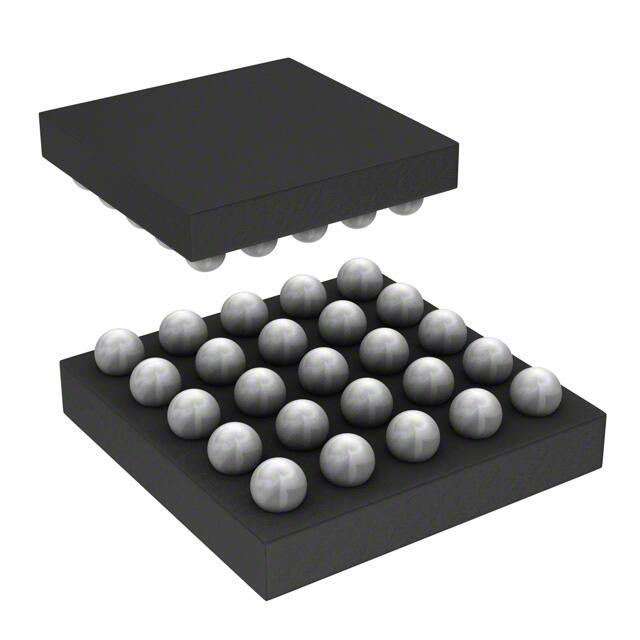

AS3665 由 I2C 模式控制。通过 TRIG 引脚可同步多个 AS3665 器件。AS3665 具有节省空间的 WL-CSP-25 (2.5 mm x 2.5 mm) 0.5 mm 间距，在 -30°C 至 +85°C 的温度范围内工作。
AS3665 Smartlight LED 驱动器特性
高能效电容式 150 mA 充电泵，提供 1:1、1:1.5 和 1:2 模式，具有自动模式切换功能；可以禁用 1:2 模式
9 通道高压侧 20 mA 电流源
在 10 mA 时压降小于 50 mV
LED 7、8 和 9 由 VBAT 或 VCP 供电
基于命令的高级图形发生器
96 x 16 位程序存储器
专用照明命令，例如对数方式亮度变化
编程控制和条件跳转
通过内部数字滤波器实现音频控制照明
I2C 接口与专用 EN 引脚
采用 WL-CSP-25 (2.5 mm x 2.5 mm) 0.5 mm 间距
三个定序器
动态映射到 9 个 PWM 发生器
内部/外部同步
9 个 PWM 发生器（12 位分辨率）
动态映射到 9 个 PWM 发生器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AS3665-ZWLT-500 | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM 25WLCSP | ￥15.15800 | 在线订购 |
