小型封装LDO稳压器IC
![小型封装LDO稳压器IC](http://file1.elecfans.com/web2/M00/91/27/wKgZomTemt2AMAfuAAA_cDQOd0A19.jpeg)
东芝的TCR系列是小型封装的CMOS LDO稳压器IC(Small Package LDO Regulator ICs)
发布时间:2018-06-14
东芝的产品采用新开发的CMOS工艺,具有低压差和低噪声输出。输出电流为200 mA和300 mA,5种封装可从微型和标准型提供。输出电压为固定型,宽输出范围为1.0至5.0 V,总共超过120项。它们具有各种功能,如浪涌电流限制,过流保护,热关断和自动输出放电。它们满足特别是模拟电路所需的需求,我们准备LDO稳压器阵容,从通用和标准用途类型到超小型移动应用。
小型封装LDO稳压器IC特性

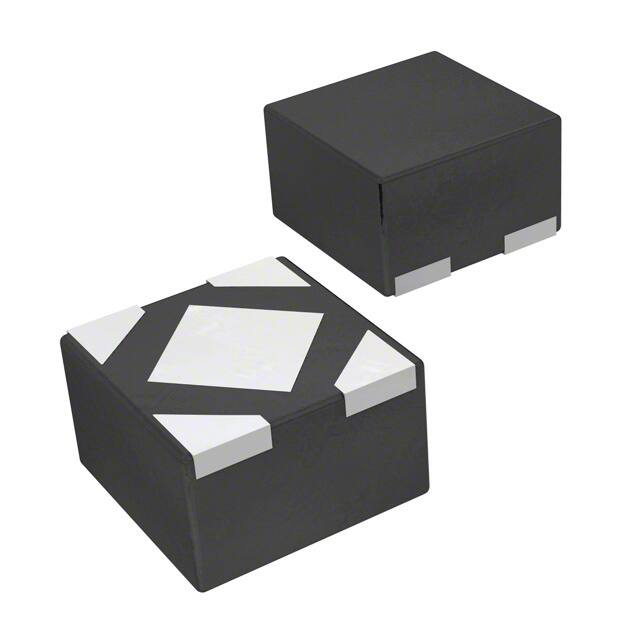

超小型封装:采用0.8至0.8 mm微型BGA和SDFN4封装,节省电路板空间。
低压差特性:新一代CMOS工艺的低导通电阻V IN -V OUT = 2.1 mV(*)(典型值),2.5 V输出,I OUT = 300 mA,TCR3DM系列。
低噪声输出特性:最适合RF或模拟电源。
高速下出色的负载瞬态响应:所有新一代产品都具有快速响应电路。
各种封装和输出电压阵容: 5种封装,可选小型和标准型。输出电压为固定型,宽输出范围为1.0至5.0 V,总共超过120项。
小型封装LDO稳压器IC应用
手机
平板电脑
便携音频播放器
DSC
DVC
其他小型移动设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | TCR2EF13,LM(CT | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.3V 200MA SMV | ¥0.55710 | 在线订购 |
![]() | | TCR2EF11,LM(CT | 线性稳压器/LDO-电源管理 | ICREGLDO1.1V0.2ASMV | ¥2.67250 | 在线订购 |
![]() | | TCR2EF10,LM(CT | 线性稳压器/LDO-电源管理 | Linear Voltage Regulator IC Positive Fixed 1 Output 1V 200mA SMV | 在线订购 | |
![]() | | TCR3DM18,LF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.8V 300MA 4DFN | ¥2.94150 | 在线订购 |
![]() | | TCR3DM285,LF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.85V 300MA 4DFN | 在线订购 | |
![]() | | TCR3DM105,LF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.05V 300MA 4DFN | ¥3.47020 | 在线订购 |
![]() | | TCR3DM25,LF | 线性稳压器/LDO-电源管理 | ICREGLDO2.5V0.3A4DFN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | TCR2DG12,LF | 线性稳压器/LDO-电源管理 | ICREGLDO1.2V0.2A4WCSP | ¥5.91459 | 在线订购 |
![]() | | TCR2DG30,LF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3V 200MA 4WCSP | 在线订购 | |
![]() | | TCR2DG18,LF | 线性稳压器/LDO-电源管理 | ICREGLDO1.8V0.2A4WCSP | ¥4.12830 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | TCR2EN115,LF | 线性稳压器/LDO-电源管理 | ICREGLDO1.15V0.2A4SDFN | 在线订购 | |
![]() | | TCR2EN10,LF | 线性稳压器/LDO-电源管理 | ICREGLDO1V0.2A4SDFN | 在线订购 | |
![]() | | TCR2EN11,LF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.1V 200MA 4SDFN | 在线订购 |
