INA826/7 仪器仪表放大器
Texas Instruments 的 INA826/7（INA826/7 Instrumentation Amplifiers） ，低成本仪表放大器，功耗极低
发布时间：2018-06-14
Texas Instruments 的 INA826/7 是功耗超低的低成本仪表放大器 (INA)，可在超宽的单或双电源范围内工作。
INA826 采用单个外部电阻器设置增益，可设置为 1 至 1000 之间任意值。由于增益漂移较低且最大仅为 35 ppm/°C，因此即使 G>1，在温度变化时仍具有优异的稳定性。该器件经过优化，可在高达 5 kHz 的频率下实现超过 100 dB (G=10) 的出色共模抑制比。在 G=1 时，从负电源直到 1 V 正向电源的整个输入共模范围内，共模抑制比超过 84 dB。
INA827 专为实现 G = 5 时每摄氏度仅 1 ppm 的最低增益漂移进行了优化，且无需外部电阻器。不过，使用单个外部电阻器可在 5 至 1000 之间任意设置增益。该器件经过优化，能够在超过高达 5 kHz 频率下实现超过 88 dB (G = 5) 的出色共模抑制比 (CMRR)。在 G = 5 时，从负电源直到 1 V 正向电源的整个输入共模范围内 CMRR 均超过 88 dB。
INA826/7 仪器仪表放大器特性
INA826 特性
输入共模范围：含 V-
共模抑制：
最小 104 dB (G = 10)
5 kHz 时最小 100 dB (G = 10)
电源抑制：最小 100 dB (G = 1)
低失调电压：最大 150 µV
增益漂移：1 ppm/°C (G=1)，35 ppm/°C (G>1)
INA827 特性
可消除增益为 5 时外部电阻器产生的误差
共模电压范围低于负电源
输入保护：高达 ±40 V
轨至轨输出
电源电流：200 μA（典型值）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | INA333AIDGKR | 仪表放大器-运算放大器及比较器 | 低功耗、零漂移、精密仪表放大器 | ￥6.23160 | 在线订购 |
 | | INA333AIDRGT | 仪表放大器-运算放大器及比较器 | 仪表放大器 1电路 满摆幅 SON8_3X3MM-EP 160 mV/µs | ￥22.88000 | 在线订购 |
 | | INA333AIDGKT | 通用放大器-运算放大器及比较器 | IC INST AMP 1 CIRCUIT 8VSSOP | ￥8.42400 | 在线订购 |
 | | INA129UA/2K5 | 仪表放大器-运算放大器及比较器 | IC INST AMP 1 CIRCUIT 8SOIC | ￥25.31866 | 在线订购 |

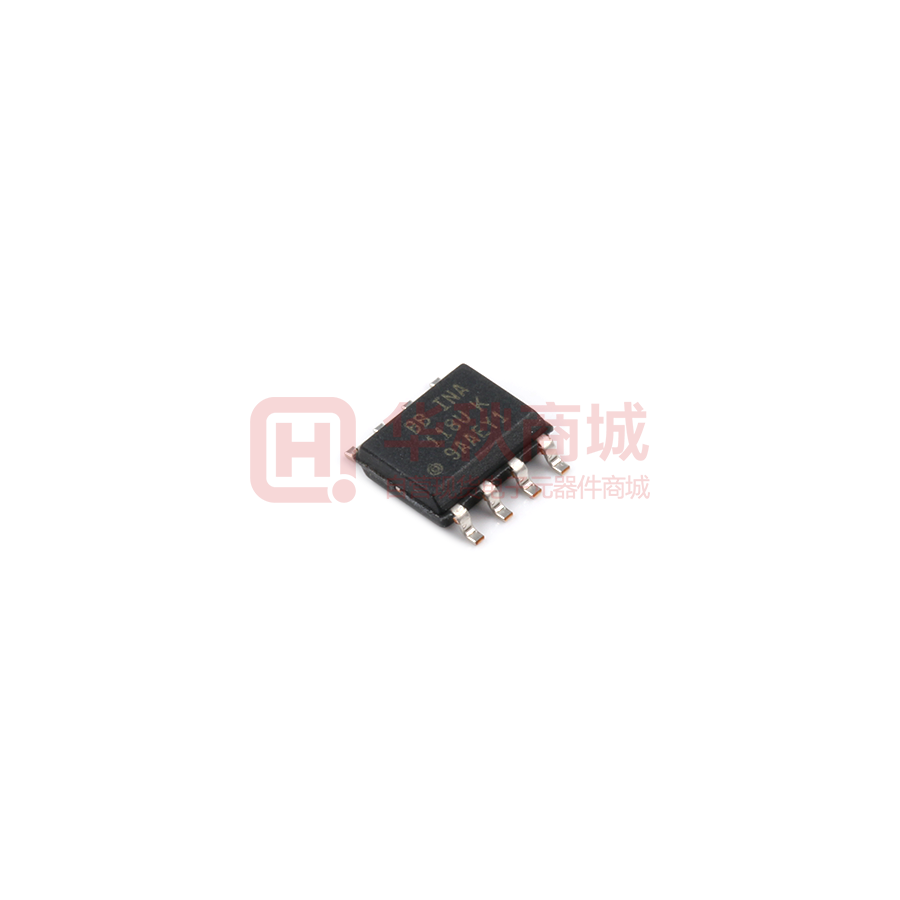

 | | INA118U/2K5 | 仪表放大器-运算放大器及比较器 | INA118精密低功耗仪表放大器 SOIC8_150MIL 0.9V/µs | ￥123.92780 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | INA826EVM | 运算放大器-运算放大器及比较器 | EVAL MODULE FOR INA826 | ￥253.28669 | 在线订购 |
 | | INA827EVM | 运算放大器-运算放大器及比较器 | EVAL MODULE FOR INA827 | ￥496.45020 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | INA827AIDGKR | 仪表放大器-运算放大器及比较器 | 仪表 放大器 1 电路 满摆幅 VSSOP8_3X3MM | ￥11.17180 | 在线订购 |
 | | INA826AIDGKR | 仪表放大器-运算放大器及比较器 | 精度，200-µA电源电流，3-V至36-V电源 具有轨到轨输出的仪表放大器 | ￥3.10750 | 在线订购 |
 | | INA826AIDRGR | 仪表放大器-运算放大器及比较器 | IC OPAMP INSTR 1MHZ RRO 8SON | ￥25.52720 | 在线订购 |
 | | INA826AIDR | 仪表放大器-运算放大器及比较器 | 仪表 放大器 1 电路 SOIC8 | ￥5.34600 | 在线订购 |
 | | INA826AIDRGT | 仪表放大器-运算放大器及比较器 | IC INST AMP 1 CIRCUIT 8SON | ￥21.99380 | 在线订购 |
| | INA826AID | 通用放大器-运算放大器及比较器 | IC INST AMP 1 CIRCUIT 8SOIC | ￥22.41360 | 在线订购 |
 | | INA827AIDGK | 仪表放大器-运算放大器及比较器 | Instrumentation Amplifier 1 Circuit Rail-to-Rail 8-VSSOP | ￥26.19200 | 在线订购 |
| | INA826AIDGK | 仪表放大器-运算放大器及比较器 | IC INST AMP 1 CIRCUIT 8VSSOP | ￥26.06413 | 在线订购 |
