WE-HCI系列电感器
![WE-HCI系列电感器](http://file1.elecfans.com/web2/M00/91/26/wKgZomTemUOANv7vAACNxyOD00o93.jpeg)

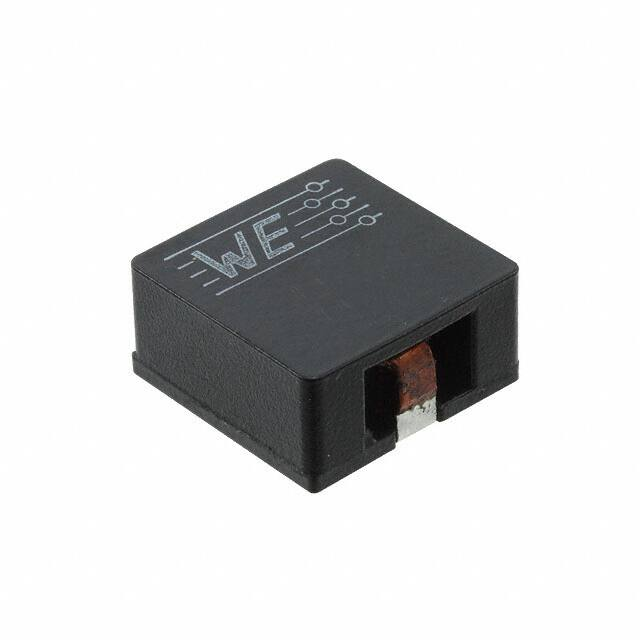

WE-HCI 2212(WE-HCI Series Inductors)扁线,大电流电感器
发布时间:2018-06-14
Wurth Electronics WE-HCI系列在电子市场中被称为顶级的大电流电感器系列。由于对更高电流的需求增加,WürthElectronics提供2212尺寸。在22 x 22 x 12 mm处,大电流扁平线电感器提供业界最低的DCR,可在您的(升压)DC / DC中实现最高性能转换器。电感值范围从6.8μH开始,最高可达82μH。作为参考,在10μH时,电感器在开始饱和之前具有21 A的额定电流和26 A. 这意味着即使在最高温度下驱动器件,它仍然可以提供完整的电感,并且DCR仅为3.4mΩ。
WE-HCI系列电感器特性
磁屏蔽
扁平线圈,可在高频下实现低损耗
低杂散场
工作温度:-40°C至+ 125°C / +150ºC
推荐的焊接曲线:回流焊
WE-HCI系列电感器应用
显卡
笔记本电脑
工业电脑
主板
高电流开关稳压器
DC / DC转换器
多相开关稳压器
过滤器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 74435583300 | 固定电感器-电感器 | 固定电感器 Nonstandard 33µH ±20% 11.5A 13.2mΩ 6.8MHz | ¥47.13342 | 在线订购 |
![]() | | 74435581200 | 固定电感器-电感器 | 固定电感器 Nonstandard 12µH ±20% 19A 4.3mΩ 13MHz | ¥47.13342 | 在线订购 |
![]() | | 74435584700 | 固定电感器-电感器 | FIXED IND 47UH 9A 19.2 MOHM SMD | ¥47.13342 | 在线订购 |
![]() | | 74435586800 | 固定电感器-电感器 | 固定电感器 Nonstandard 68µH ±20% 7.5A 27.3mΩ 5MHz | ¥62.44982 | 在线订购 |
![]() | | 74435580820 | 固定电感器-电感器 | 固定电感器 Nonstandard 8.2µH ±20% 25.5A 2.7mΩ 17MHz | ¥47.13342 | 在线订购 |
![]() | | 74435588200 | 固定电感器-电感器 | ¥47.13342 | 在线订购 | |
![]() | | 74435581000 | 固定电感器-电感器 | FIXED IND 10UH 21A 3.4 MOHM SMD | ¥47.13342 | 在线订购 |
