WE-SCC SMD 共模线路滤波器
![WE-SCC SMD 共模线路滤波器](http://file1.elecfans.com/web2/M00/91/26/wKgZomTemGSAc-NYAAAmhbKns3Y58.jpeg)
来自 Würth Electronics 的 WE-SCC 系列 SMD 共模线路滤波器(WE-SCC SMD Common Mode Line Filters)
发布时间:2018-06-14
Wurth Electronics 的共模扼流圈产品家族新增最新成员,推出业内阻抗最高的能够实现共模噪声抑制的产品,采用镍锌磁芯材料,最高阻抗可达 160 KΩ。磁芯材料另一个优势是,可抑制宽频段 EMI 噪声 (1 MHz -100 MHz)。
WE-SCC 系列可采用三种不同的紧凑型外壳尺寸 7345、1260 和 1210,实现了完美的空间要求,从而让您找到满足阻抗、电流和尺寸要求的最佳解决方案。
WE-SCC 共模扼流圈系列能够承载高达 4.75 A 的电流,且具有工业工作温度额定值。WE-SCC 系列的所有器件均适合用于抑制电源中的共模噪声。
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

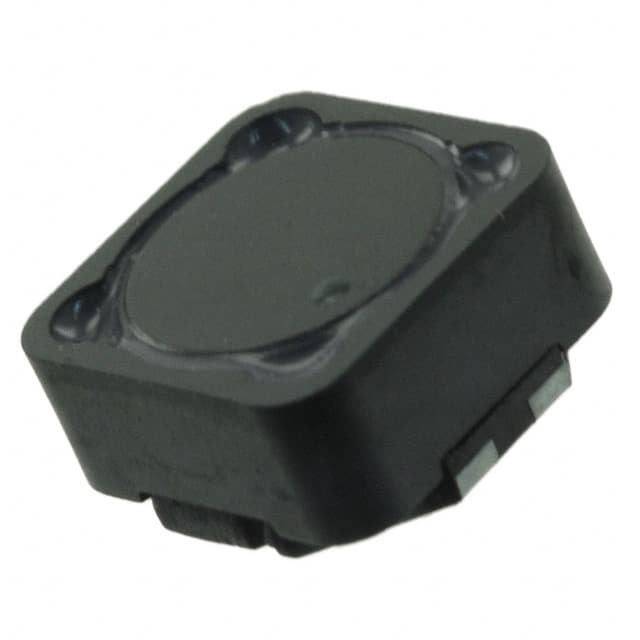

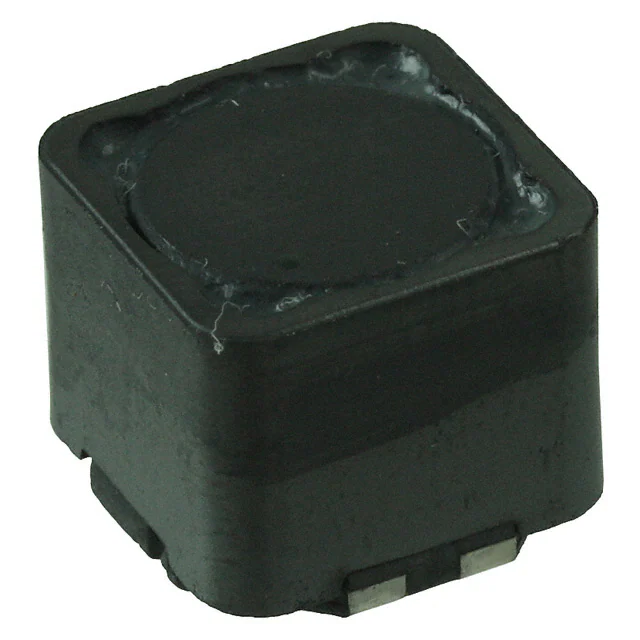

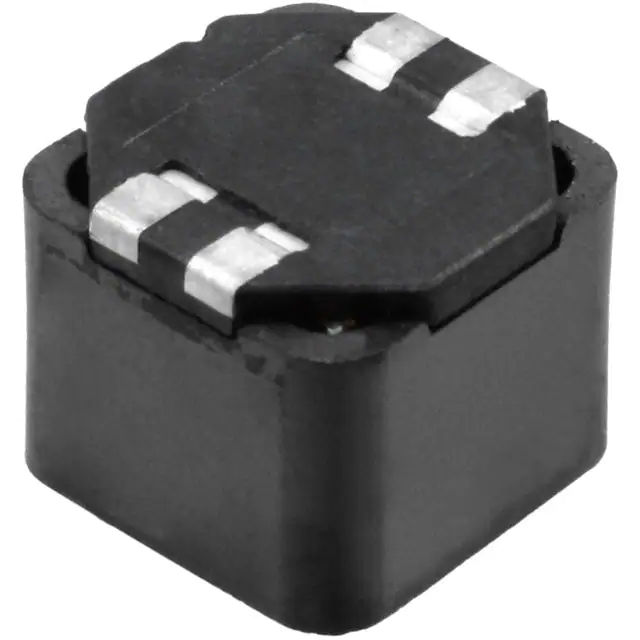

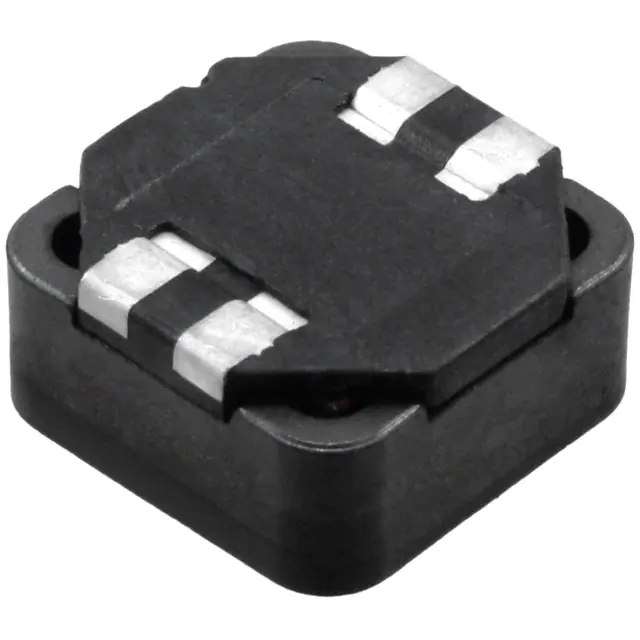

![]() | | 744282010 | 共模滤波器-滤波器与磁珠 | CMC 1UH 4.75A 2LN 1.6 KOHM SMD | ¥21.92290 | 在线订购 |
![]() | | 744281471 | 共模滤波器-滤波器与磁珠 | CMC 470UH 150MA 2LN 100 KOHM SMD | ¥19.35502 | 在线订购 |
![]() | | 744281101 | 共模滤波器-滤波器与磁珠 | CMC 50 KOHM 350MA 2 LN SMD | ¥20.64442 | 在线订购 |
![]() | | 744281100 | 共模滤波器-滤波器与磁珠 | 10 kOhm @ 100kHz Common Mode Choke Surface Mount Power, Signal Line 1.1A 2 Lines 120 mOhm -40°C ~ 125°C | ¥19.35502 | 在线订购 |
![]() | | 744282102 | 共模滤波器-滤波器与磁珠 | CMC 160 KOHM 250MA 2 LN SMD | ¥21.28437 | 在线订购 |
![]() | | 744282100 | 共模滤波器-滤波器与磁珠 | CMC 9 KOHM 2.25A 2 LN SMD | ¥21.28437 | 在线订购 |
![]() | | 744282101 | 共模滤波器-滤波器与磁珠 | CMC 40 KOHM 900MA 2 LN SMD | ¥21.28437 | 在线订购 |
![]() | | 744284101 | 共模滤波器-滤波器与磁珠 | CMC 100UH 1A 2LN 40 KOHM SMD | ¥35.76960 | 在线订购 |
![]() | | 744284100 | 共模滤波器-滤波器与磁珠 | CMC 10UH 2.75A 2LN 10 KOHM SMD | ¥26.29712 | 在线订购 |
![]() | | 744284102 | 共模滤波器-滤波器与磁珠 | CMC 160 KOHM 300MA 2 LN SMD | ¥26.29712 | 在线订购 |
