WE-TPC 2828 系列
Würth 推出用于 LED 驱动器的 WE-TPC 2828 微型功率电感器(WE-TPC 2828 Series)
发布时间:2018-06-14
Wurth Electronics 的 WE-TPC 2828 系列是 LED 驱动器应用的最佳选择之一。由于封装很小 (2.8 x 2.8),并且安装高度低至 2.8 mm,因此该电感器也几乎适合所有低功耗 DC/DC 转换器应用。
TPC 2828 提供 0.056 µH 至 22 µH 的电感值,并专门针对以高开关频率转换器进行了调整。
由于 TPC 2828 的高度仅 2.8 mm,且电流能力非常高,因此在此类小封装电感器市场上几乎无可匹敌。
WE-TPC 2828 系列特性
扁平功率电感器:2.8 x 2.8 x 2.8 mm
高电流能力:最高 4.7 A
采用磁屏蔽实现低漏磁场
建议焊接规范:回流焊
工作温度:–40°C 至 +125°C
WE-TPC 2828 系列应用
PDA、数码相机、PCMCIA 卡和显示器等的便携式电源
DC/DC 转换器
嵌入式 PC
移动数据采集、遥测
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

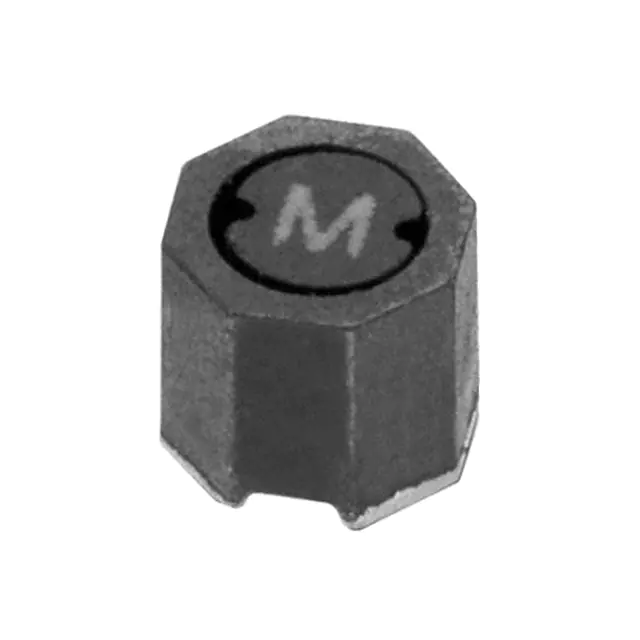

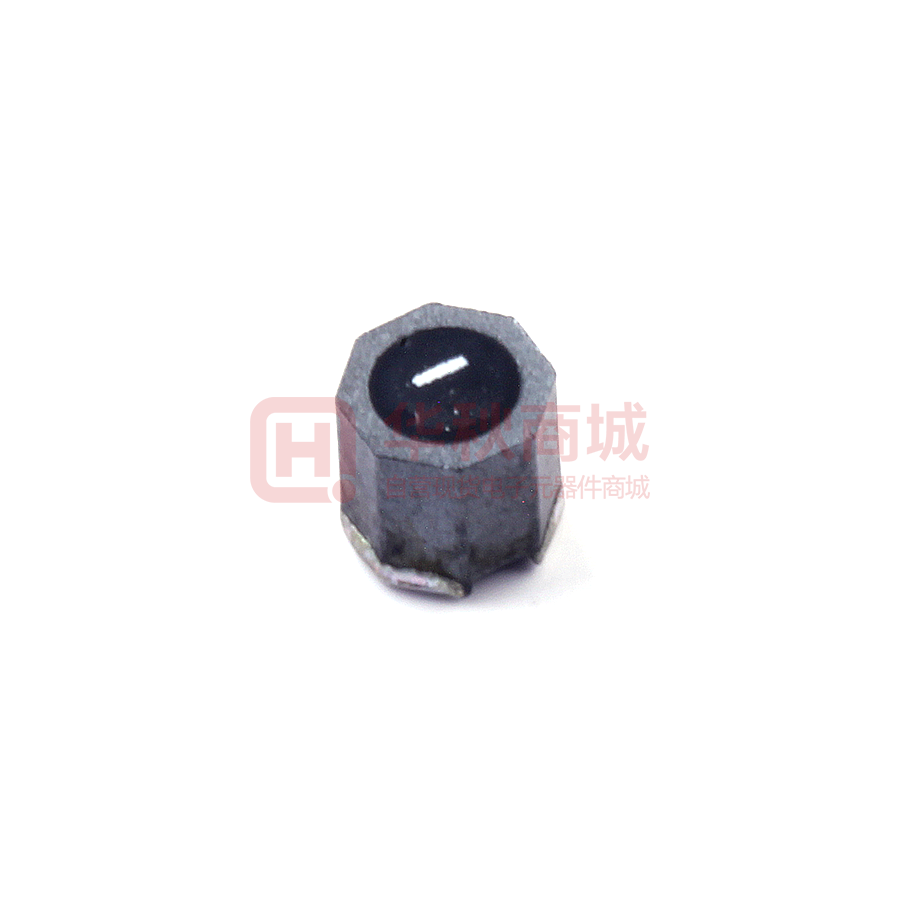

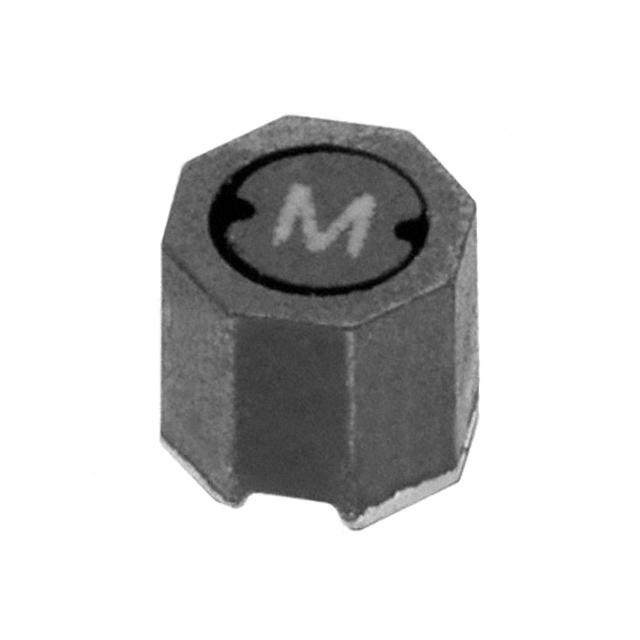

| 744025100 | 功率电感-电感器 | 固定电感器 IND_2.8X2.8MM_SM 10µH ±20% 1A 2.80 x 2.80mm 190mΩ 41MHz | 在线订购 | ||
| 744025150 | 功率电感-电感器 | FIXED IND 15UH 720MA 400 MOHM | ¥7.47202 | 在线订购 | |
| 744025002 | 功率电感-电感器 | 功率电感 2.2µH ±20% IND_2.8X2.8MM_SM 3.00mm 2.80 x 2.80mm 66mΩ 1.8A 130MHz | ¥3.32690 | 在线订购 | |
| 744025004 | 功率电感-电感器 | 固定电感器 IND_2.8X2.8MM_SM 4.7µH ±20% 1.35A 2.80 x 2.80mm 0.12Ω 84MHz | ¥9.07501 | 在线订购 | |
| 744025001 | 功率电感-电感器 | FIXED IND 1.2UH 2.6A 42 MOHM SMD | ¥7.47202 | 在线订购 | |
| 744025006 | 功率电感-电感器 | 6.8 µH 屏蔽 鼓芯,绕线式 电感器 1.1 A 165 毫欧最大 非标准 | ¥7.47202 | 在线订购 | |
| 744025220 | 功率电感-电感器 | FIXED IND 22UH 500MA 575 MOHM | ¥7.47202 | 在线订购 | |
| 744025003 | 功率电感-电感器 | 744025003 | ¥7.47202 | 在线订购 | |
| 74402500072 | 功率电感-电感器 | FIXED IND 720NH 3A 27.5 MOHM SMD | ¥9.67565 | 在线订购 | |
| 74402500047 | 功率电感-电感器 | 470 nH 屏蔽 鼓芯,绕线式 电感器 3.3 A 23 毫欧最大 非标准 | ¥9.67565 | 在线订购 |
