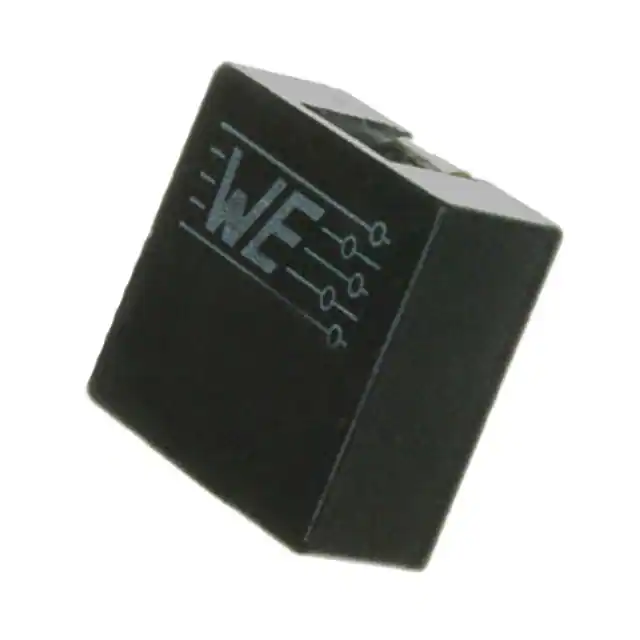

高电流扁平线电感器 WE-HCB 1890
![高电流扁平线电感器 WE-HCB 1890](http://file1.elecfans.com/web2/M00/91/26/wKgZomTemGGABJj9AABhpxkEayM73.jpeg)
Würth Electronics, Inc. 的磁屏蔽式电感器(High Current Flat Wire Inductors WE-HCB 1890)系列磁芯损耗低
发布时间:2018-06-14
Wurth Electronics, Inc. 的磁屏蔽式高电流电感器 WE-HCB 系列采用 18 mm x 18 mm x 9 mm 封装尺寸。该系列明显的优势是其高电流能力和磁芯损耗低,且饱和额定电流高达 65 A。此外,该器件因采用扁平线技术而形成较低的 DCR 容差 ,并具有广泛的电感值(0.82 µH 至 47 µH)。
WE-HCB 1890 针对高电流升压应用进行了优化,并发现可 用于 DC/DC 转换器应用以及高电流滤波电路。
高电流扁平线电感器 WE-HCB 1890特性
提供两种磁芯材料:
采用 PERM2 的 7443556 系列
采用铁氧体的 7443557
扁平线电感器
较低的 ±8% DCR 容差
磁屏蔽版本
工作温度:-40°C 至 +125°C
适合 > 40 A 的连续电流
高电流扁平线电感器 WE-HCB 1890应用
DC/DC 转换器
滤波器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 74435561100 | 固定电感器-电感器 | FIXED IND 10UH 15A 6.9 MOHM SMD | ¥40.15224 | 在线订购 |
![]() | | 7443556680 | 固定电感器-电感器 | FIXED IND 6.8UH 18.5A 4.1 MOHM | ¥40.24210 | 在线订购 |
![]() | | 74435574700 | 固定电感器-电感器 | FIXED IND 47UH 6.8A 33.5 MOHM | ¥49.74696 | 在线订购 |
![]() | | 74435572200 | 固定电感器-电感器 | FIXED IND 22UH 11A 14.6 MOHM SMD | ¥41.25575 | 在线订购 |
![]() | | 74435571500 | 固定电感器-电感器 | FIXED IND 15UH 14A 9 MOHM SMD | ¥35.06760 | 在线订购 |
![]() | | 7443556350 | 固定电感器-电感器 | FIXED IND 3.5UH 22.5A 3.1 MOHM | ¥40.24210 | 在线订购 |
![]() | | 7443556560 | 固定电感器-电感器 | FIXED IND 5.6UH 19A 3.7 MOHM SMD | ¥39.62520 | 在线订购 |
![]() | | 7443556130 | 固定电感器-电感器 | FIXED IND 1.3UH 34.5A 0.94 MOHM | ¥40.24210 | 在线订购 |
![]() | | 7443556260 | 固定电感器-电感器 | 7443556260 | 在线订购 | |
![]() | | 74435571100 | 固定电感器-电感器 | FIXED IND 10UH 16.5A 6.9 MOHM | ¥41.34808 | 在线订购 |
![]() | | 7443556450 | 固定电感器-电感器 | 4.5 µH 屏蔽 绕线 电感器 20.5 A 3.4 毫欧 非标准 | ¥23.91120 | 在线订购 |
![]() | | 7443556190 | 固定电感器-电感器 | 7443556190 | ¥40.24210 | 在线订购 |
![]() | | 7443556082 | 固定电感器-电感器 | FIXED IND 820NH 41.5A 0.54 MOHM | ¥40.24210 | 在线订购 |
![]() | | 74435573300 | 固定电感器-电感器 | FIXED IND 33UH 8.5A 21.7 MOHM | ¥41.34808 | 在线订购 |
