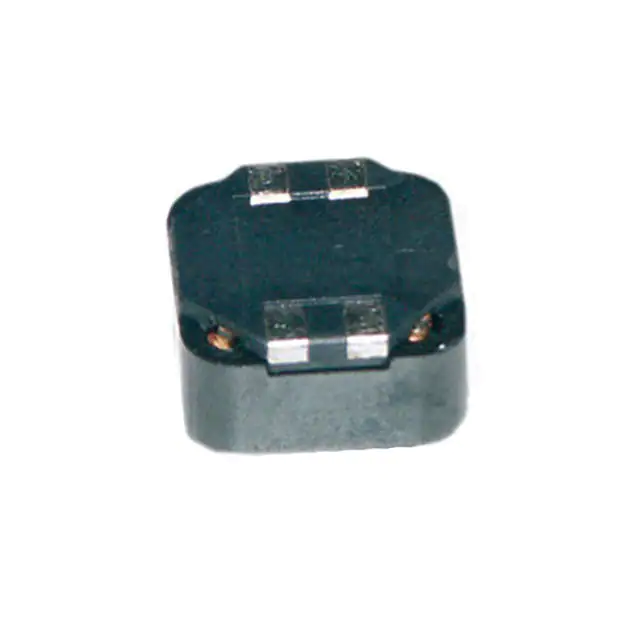

WE-DD 耦合电感器系列
![WE-DD 耦合电感器系列](http://file1.elecfans.com/web2/M00/91/25/wKgZomTemFiAL1CaAAA35v6iFNY45.jpeg)
用于 SEPIC/CUK 和非隔离式反激式应用的 Würth Electronics WE-DD 系列(WE-DD Coupled Inductors Series)
发布时间:2018-06-14
Wurth Electronics 的 WE-DD 系列是一 个用于 DC/DC 转换器的耦合电感器系列,采用 SEPIC、CUK 和非隔离式反激式拓扑。这些耦合电感器采用两种通用的封装尺寸: 7 x 7 mm 和 12 x 12 mm。这些封装尺寸采用不同的高度,使设计人员能够选择到最适合其应用机械和电气特性的产品。
由于内部绕线结构不同,Würth Electronics 将 WE-DD 系列分为两组。其中一组用于 SEPIC 和 CUK 应用,另一组用于典型的非隔离反激式拓扑结构;所有耦合电感器可用于两种类型的应用。
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744871220 | 信号变压器-电感器 | INDUCT ARRAY 2 COIL 22UH SMD | ¥14.88872 | 在线订购 |
![]() | | 744878004 | 信号变压器-电感器 | INDUCT ARRAY 2 COIL 4.7UH SMD | ¥13.86778 | 在线订购 |
![]() | | 744870470 | 信号变压器-电感器 | INDUCT ARRAY 2 COIL 47UH SMD | ¥16.42014 | 在线订购 |
