FRSM 系列 Z-1 金属箔片式电阻器
Vishay Foil Resistors 的 Z-1 金属箔、超高精度、绕线型、片式电阻器（FRSM Series of Z-1 Foil Chip Resistors），适用于改善负载寿命的稳定性
发布时间：2018-06-14
FRSM 系列基于 Vishay Foil Resistors 的新一代 Z-1 Bulk Metal® 高精度金属箔电阻器元件技术，使该系列几乎能抵抗任何不稳定因素。该系列的电阻元件以新型 Z-1 金属箔为基本材料，是一种能体现所需母体材料总体特性的固态合金；因此，该元件具有内在稳定性（负载寿命稳定性获得了显著提升，达到 25 ppm），且无噪声，能够地抵御 25 KV 或更高的 ESD 危害。这种合金与基材匹配并形成一个具有平衡式温度特性的单体，便于在从 55°C 到超过 175°C 的宽温度范围内实现超低和可预测的 TCR。电阻样式通过光蚀刻工艺完成，允许按照非常严格的容差对电阻值进行微调。
FRSM 系列 Z-1 金属箔片式电阻器特性
电阻温度系数 (TCR)：
0.05 ppm/°C 典型值（0°C 至 + 60°C）
0.2 ppm/°C 典型值（-55°C 至 + 125°C，基准温度 +25°C）
电阻容差：达到 ± 0.01%
“自热引起的功率系数 ΔR”：
5 ppm（额定功率下）
在 +70°C 时额定功率：达到 750 mW
电阻范围：5 Ω 至 125 kΩ
静电放电 (ESD) 至少达 25 kV
短时过载：0.005%
上升时间：有效 1 ns，无瞬时振荡
电流噪声︰所施加电压的 0.010 µVRMS/V (<-40 dB)
电压系数 < 0.1 ppm/V
非感性：< 0.08 μH
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

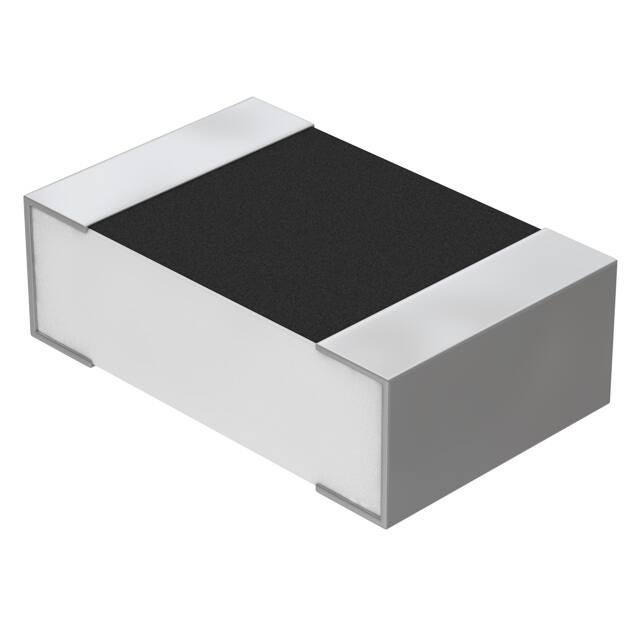

 | | Y4022100R000Q0R | 贴片电阻-电阻器 | 贴片电阻 0805 100Ω ±0.02% 1/5W ±0.2ppm/℃ | ￥123.02224 | 在线订购 |
| | Y4022350R000T0R | 贴片电阻-电阻器 | 贴片电阻 0805 350Ω ±0.01% 1/5W ±0.2ppm/℃ | ￥129.90267 | 在线订购 |
| | Y40222K00000T0R | 贴片电阻-电阻器 | 贴片电阻 0805 2KΩ ±0.01% 1/5W ±0.2ppm/℃ | ￥62.35582 | 在线订购 |

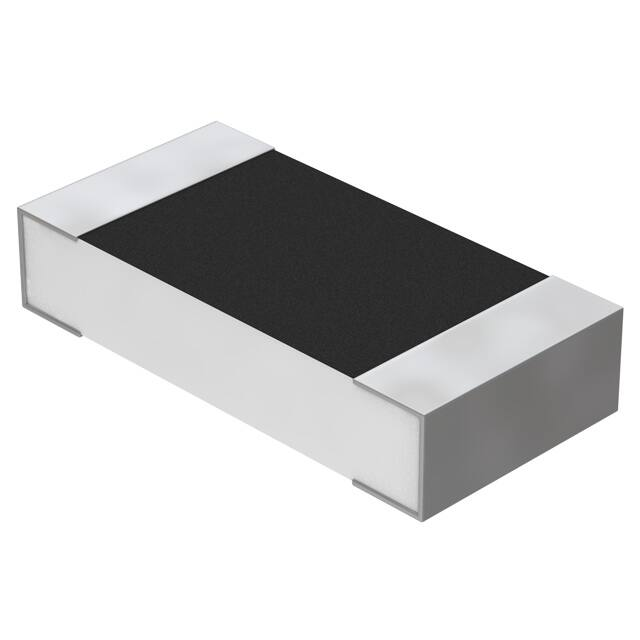

 | | Y402320K0000T0R | 贴片电阻-电阻器 | 贴片电阻 1206 20KΩ ±0.01% 300mW ±0.2ppm/℃ | ￥134.16685 | 在线订购 |
 | | Y40231K00000T0R | 贴片电阻-电阻器 | 贴片电阻 1206 1KΩ ±0.01% 300mW ±0.2ppm/℃ | ￥106.14144 | 在线订购 |
| | Y40221K00000T0R | 贴片电阻-电阻器 | 贴片电阻 0805 1KΩ ±0.01% 1/5W ±0.2ppm/℃ | ￥129.90267 | 在线订购 |
| | Y402310K0000T0R | 贴片电阻-电阻器 | 贴片电阻 1206 10KΩ ±0.01% 300mW ±0.2ppm/℃ | ￥134.16685 | 在线订购 |
 | | Y40225K00000T0R | 电阻器 | 电阻器 5KΩ ±0.01% 1/5W ±0.2ppm/℃ 0805 | ￥137.33117 | 在线订购 |

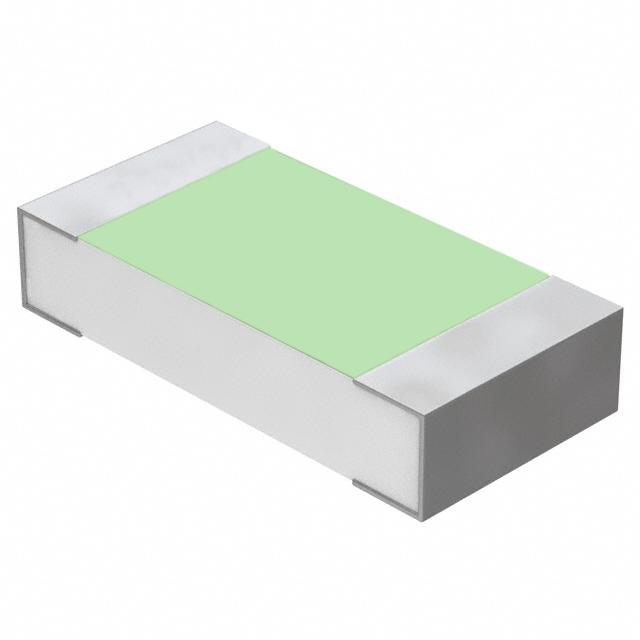

 | | Y4023100R000Q0R | 贴片电阻-电阻器 | 100 Ohms ±0.02% 0.3W 芯片电阻 1206（3216 公制） 防潮，非电感 金属箔 | 在线订购 |
