VCNL4020 光学传感器
![VCNL4020 光学传感器](http://file1.elecfans.com/web2/M00/91/25/wKgZomTemAGAb6IIAABQUh1DaD898.jpeg)
Vishay Intertechnology 推出采用紧凑型封装、具有省电中断功能的全集成式接近和环境光光学传感器(VCNL4020 Optical Sensor)
发布时间:2018-06-14
Vishay Semiconductor 宣布推出业界高度最小的 (0.8 mm) 全集成式接近和环境光光学传感器。VCNL4020 采用 4.8 mm x 2.3 mm x 0.8 mm 方形无引脚 (LLP) 小型封装,内置 IR 发射器、接近探测用 PIN 光电二极管、环境光探测器、信号处理 IC 和 16 位 ADC。这款三合一传感器具有中断功能,支持 I²C 总线通讯接口,并能大大简化众多消费和工业应用中的窗口和传感器贴装工艺。
全集成式 VCNL4020 在一个器件中包含便携式电子产品所需的所有电路,无需其他光障,也无需通过 IR 发射器和光电二极管进行光学校准。VCNL4020 的中断功能使传感器能够独立工作,直到预定义的接近或环境光事件发生,然后唤醒微控制器。这有助于客户减少其软件方面的工作,并通过消除传感器和微控制器之间的轮询通信流量来降低其功耗。
VCNL4020 光学传感器特性
小型 4.8 mm x 2.3 矩形 LLP 封装,具有 0.8 mm 的超薄厚度
整合了 IR 发射器、接近 PIN 光电二极管以及环境光传感器
信号处理 IC
使用 16 位 ADC 通过传感器窗口补偿信号损耗
中断功能可降低功耗
支持易用的 I²C 总线通信接口
接近功能:
用于接近检测的 16 位有效分辨率可确保出色的串音抗扰度
在高达 10 mm 的深度或气隙条件下工作
利用在 10 mA 至 200 mA(10 mA 步进值)内可编程的 LED 驱动电流,可对长达 200 mm距离处的物体进行检测
驱动外部发射器以实现更远的检测距离
通过信号调制提供出色的环境光抑制
环境光功能:
用于环境光检测的 16 位动态范围(0.25 lux 至 16 klux)
提供 100 Hz 和 120 Hz 闪烁噪声抑制
1.5 μA 低待机电流消耗
电源电压范围:2.5 至 3.6 V
I²C 总线电压范围:1.7 V 至 5 V
工作温度范围:- 25 °C 至 + 85 °C
达到 4 级湿气敏感性等级 (MSL)
符合 RoHS 指令 2011/65/EU 和 WEEE 2002/96/EC
无卤素
兼容无铅 (Pb) 焊接工艺
提供演示套件,使设计人员快速轻松地评估其应用中的传感器
VCNL4020 光学传感器应用
用于触摸屏锁定的接近传感器
用于显示器/小键盘自适应亮度控制的环境光功能
除了计算、工业设备和显示器之外,最终产品还包括各种移动设备,如智能手机、触摸屏手机、PDA、GPS 装置以及数码相机
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

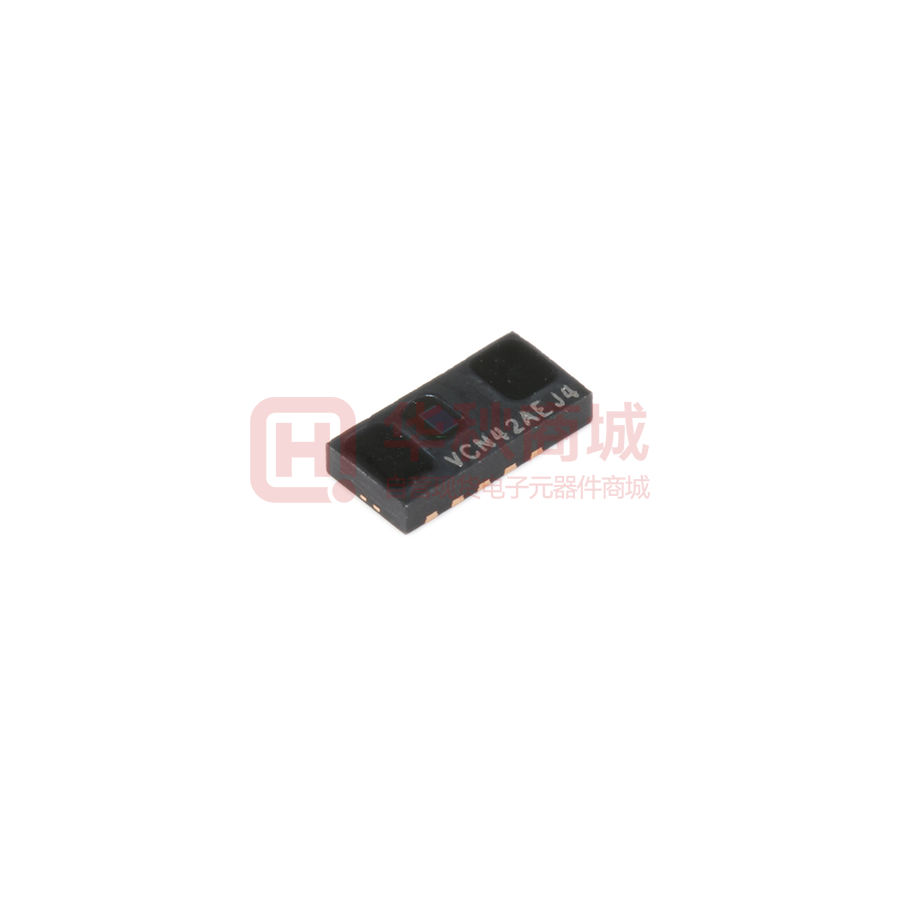

![]() | | VCNL4020-GS08 | 环境光传感器-传感器 | 完全集成的接近和环境光传感器,具有红外发射器、I2C 接口和中断功能 | ¥7.41960 | 在线订购 |
