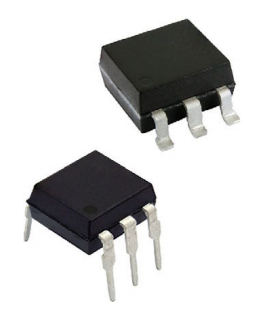

LH1518 系列固态继电器
![LH1518 系列固态继电器](http://file1.elecfans.com/web2/M00/91/25/wKgZomTel-yAJwyjAACFko4CxCo74.jpeg)
Vishay Semiconductors 的 1 Form A 型固态继电器(LH1518 Series Solid State Relays)
发布时间:2018-06-14
Vishay 的 LH1518 固态继电器 (SSR) 是带有高压 MOSFET 输出的微型光耦合继电器,能够开关低至纳伏到高至数百伏的 AC 或 DC 负载, 以及纳安至数百毫安的电流。 这些 MOSFET 开关是小信号开关应用的理想选择,主要适用于 DC 或音频应用。
LH1518 继电器采用单片式输出芯片,最大限度地减少了导线连接,并易于集成到高性能电路中,例如常开型开关的限流电路。 该输出芯片集成了光电二极管受体阵列、开启和关闭控制电路以及 MOSFET 开关, 并通过高能效 GaAlAs 红外线 LED 控制光耦合输入。
LH1518 系列固态继电器特性
限流保护
高度可靠的单片式检测器
低功耗
干净、无弹跳的开关操作
高浪涌抑制能力
可表面贴装
符合 RoHS 指令 2002/95/EC和 WEEE 2002/96/EC 标准
隔离测试电压 5300 VRMS
LH1518 系列固态继电器应用
通用电信开关
仪表
工业控制
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

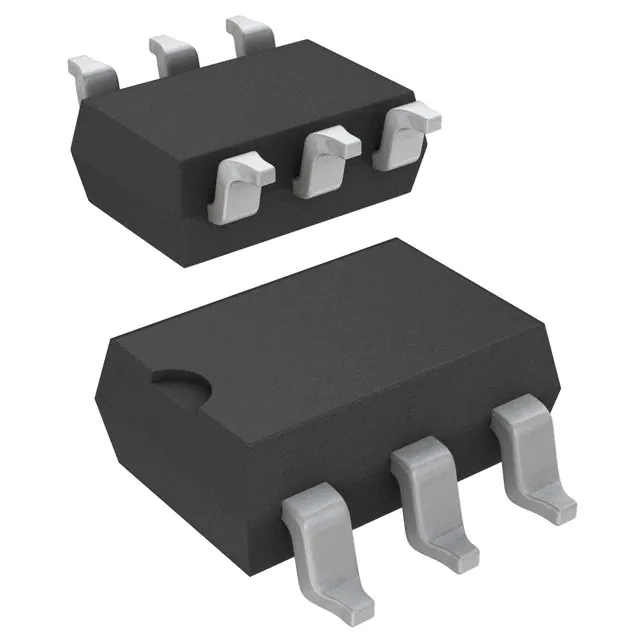

![]() | | LH1518AAB | 固态继电器(SSR)-继电器 | 1 Form A 固态继电器(常开) | 在线订购 | |
![]() | | LH1518AABTR | 固态继电器(SSR)-继电器 | 1 Form A 固态继电器(常开) | 在线订购 | |
![]() | | LH1518AT | 固态继电器(SSR)-继电器 | 1 Form A 固态继电器(常开) | ¥21.41666 | 在线订购 |
