TI UCD9090 定序器
![TI UCD9090 定序器](http://file1.elecfans.com/web2/M00/91/29/wKgaomTel7iAcQDGAABHTyR1yVM47.jpeg)
Texas Instruments 的 10 轨 PMBus/I²C 可寻址电源定序器和系统健康监视器(UCD9090 Sequencer)
发布时间:2018-06-14
Texas Instruments 的 10 轨 PMBus/I2C 可寻址电源定序器和监视器。 该器件集成了一个 12 位 ADC,用于监视多达十个电源电压输入。 二十三个 GPIO 引脚可用于电源启用、上电复位信号、外部中断、级联和其它系统功能。 这些引脚中的十个具有 PWM 功能。 UCD9090 利用这些引脚为裕量和通用型 PWM 功能提供支持。 使用 Pin-Selected Rail States 功能可获得比功率状态。 此功能允许使用多达三个 GPI,用于启用和禁用任一电源轨。 这非常有助于实现系统低功耗模式,以及用于硬件器件的高级配置和电源接口 (ACPI) 规格。
TI UCD9090 定序器特性
序列
可对高达 10 个电源轨的接通和关断进行定序
与时间、主轨、GPI 和 I2C 相关
独立的接通和关断配置
用于指示启用、电源良好等其它状态的灵活的 GPIO
布尔逻辑器构建器
监视器
检测 OV 和 UV 电源警告和故障
通过配置重试、关断延迟和关断副轨对故障作出响应
用户可设置比例系数转换为实际系统单位,包括电压、电流和温度
六个可选比较器,故障响应时间 < 80 µs
非易失性故障和峰值记录,用于故障分析
裕量
采用 PWM 输出同时对高达 10 个电源轨进行裕量调节
支持开环或闭环方法
采用 I2C 或控制引脚来控制电源轨的高电平和低电平
所有未使用裕量输出都可用作 GPIO
TI UCD9090 定序器应用
工业/ATE
电信设备
网络设备
服务器和存储系统
任何需要定序的系统
监控多个电源轨
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

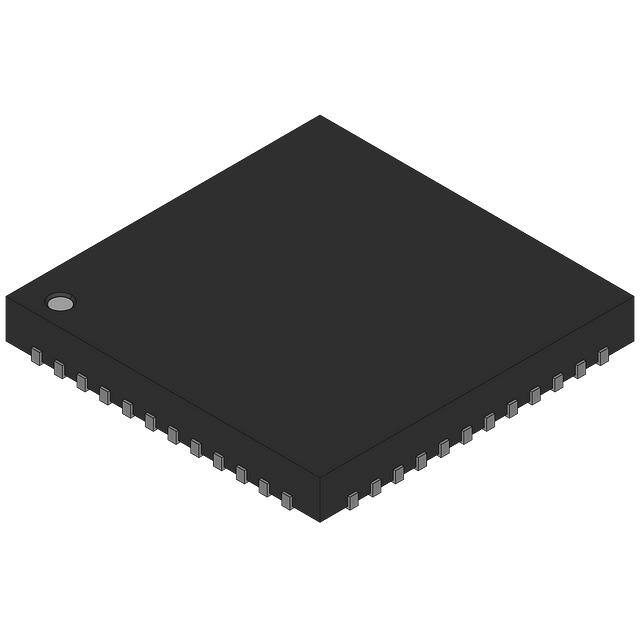

![]() | | UCD9090RGZT | 电源监视-电源管理 | POWER SUPPLY MANAGEMENT CIRCUIT, | ¥44.33000 | 在线订购 |
![]() | | UCD90SEQ48EVM-560 | 开发板/评估板/验证板(废弃) | EVAL MOD FOR UCD9090-560 | ¥1077.97800 | 在线订购 |
