TRF7970A 收发器 IC
Texas Instruments 的多协议全集成式 13.56 MHz RFID/NFC 收发器 IC（TRF7970A Transceiver IC）
发布时间：2018-06-14
Texas Instruments 的 TRF7970A 收发器 IC 是供 13.56 MHz RFID/近场通讯系统使用的一款集成模拟前端和数据组帧器件。 内置编程选项，使其广泛适合于各种采用接近和邻近识别系统的应用。 有三种工作模式：RFID/NFC 读取器、NFC Peer 或卡上仿真模式。 内置用户可配置编程选项，使其广泛适合于各种应用。 TRF7970A 可通过在控制寄存器中选择所需的协议进行配置。 直接访问所有控制寄存器，可根据需要对各种读取器参数进行微调。
TRF7970A 收发器 IC特性
支持近场通讯 (NFC) 标准 NFCIP-1 (ISO/IEC 18092) 和 NFCIP-2 (ISO/IEC 21481)
全面集成了 ISO15693、ISO18000-3、ISO14443A/B 和 FeliCa 协议处理
集成了用于 NFC 启动器、有源和无源目标运算（三种比特率：106 kbps、212 kbps 和 424 kbps）和卡仿真的编码器、解码器和数据组帧
用于 NFC 无源应答器仿真运算的射频场探测器，具有可编程唤醒电平
用于 NFC 物理防撞的射频场探测器
集成了用于 ISO14443A 防撞（断开的字节）运算（应答器仿真或 NFC 无源目标定位）的状态机
输入电压范围：2.7 VDC 至 5.5 VDC
可编程输出功率：+20 dBm (100 mW)、+23 dBm (200 mW)
可编程 I/O 电压电平：1.8 VDC 至 5.5 VDC
TRF7970A 收发器 IC应用
移动设备（平板电脑、手持设备等）
安全配对（蓝牙、WiFi 或其它配对无线网络）
公共交通
活动票务
护照读取器系统
支付 (POS) 读取器系统
短距离无线通信任务（固件更新）
产品识别或身份验证
医疗设备
消费类
门禁系统、数字门锁
电子商务卡分享
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

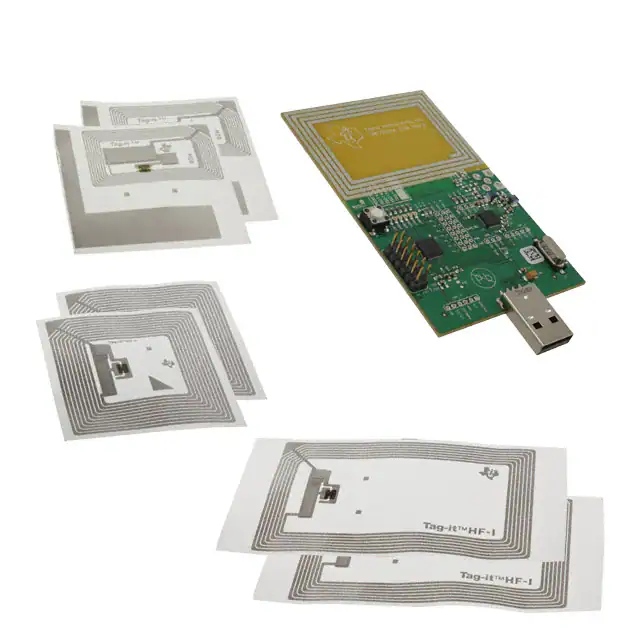

 | | TRF7970AEVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR TRF7970A | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TRF7970ARHBT | RF其它IC和模块-射频器件 | IC RFID/NFC AFE 13.56MHZ 32QFN | ￥40.64070 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| TI NFC产品在智能电视中的应用 | | 732KB | 507次 |  | |
| 非接触式NFC 引导加载程序[BSL] 使用MSP430 和TRF7970A | | 816KB | 619次 | | |
| 使用德州仪器(TI) 的NFC技术简化实现的Bluetooth® 配对 | | 3MB | 575次 | | |
| Build Instructions for neard (Linux NFC) for AM335x + TRF7970A | | 1849KB | 512次 | | |
| Minimizing TRF79xx Current During Power-Down Mode | | 257KB | 499次 | | |
| Antenna Design Guide for the TRF79xx | | 1102KB | 564次 | | |
| NFC Active and Passive Peer-to-Peer Communication Using the TRF7970A | | 845KB | 599次 | | |
| NFC Card Emulation Using the TRF7970A | | 1067KB | 584次 | | |
| TRF7970A中文资料 | | - | | ||
| TRF7970Adatasheet | | - | |
