TPS84410集成电源解决方案
德州仪器(TI)完整的集成电源解决方案(TPS84410 Integrated Power Solution)可实现小尺寸,薄型设计
发布时间:2018-06-14

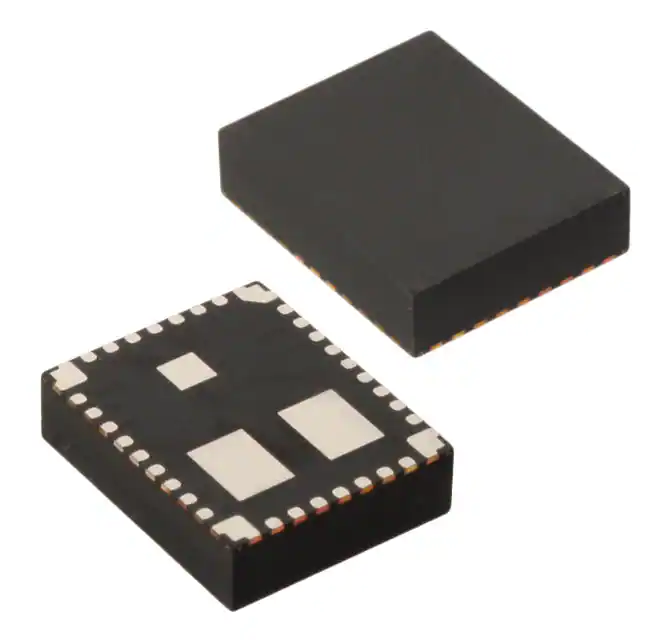

德州仪器(TI)的TPS84410是一款易于使用的集成电源解决方案,它将4 A DC / DC转换器与功率MOSFET,电感器和无源器件组合成薄型BQFN封装。该总功率解决方案仅需三个外部元件,并消除了环路补偿和磁性元件选择过程。
9x11x2.8 mm BQFN封装易于焊接到印刷电路板上,可实现紧凑的负载点设计,效率高于90%,功耗极佳,结温与环境温度的关系为12°C / W. 该器件可在85°C环境温度下提供全额4 A额定输出电流,无气流。
TPS84410集成电源解决方案特性
完整的集成电源解决方案可实现小尺寸,薄型设计
效率高达96%
宽输出电压可调节0.8 V至3.6 V,参考精度为±1%
可调开关频率(500 kHz至2 MHz)
与外部时钟同步
可调慢启动
输出电压排序/跟踪
电力好输出
可编程欠压锁定(UVLO)
TPS84410集成电源解决方案应用
宽带基础设施
通信基础设施
自动化测试设备
医用器材
紧凑型PCI
PCI快递
PXI快递
DSP负载点应用
FPGA负载点应用
高密度分布式电力系统
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| TPS84410EVM-001 | DC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL MODULE FOR TPS84410-001 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| TPS84410RKGT | 电源模块-电源管理 | IC BUCK SYNC ADJ 4A 39B1QFN | ¥36.74000 | 在线订购 |
