TPS84250 2.5A 降压型集成电源解决方案
Texas Instruments 采用扁平 QFN 封装的易用型集成电源解决方案（TPS84250 2.5A Step-Down Integrated Power Solution）
发布时间：2018-06-14
Texas Instruments 的 TPS84250 是简单易用的集成式电源解决方案，在扁平的 QFN 封装中集成了 2.5 A DC-DC 转换器、电感器和无源元件。 这个整体电源解决方案仅需要五个外部元件，并免除了环路补偿和磁性元件的选择过程。

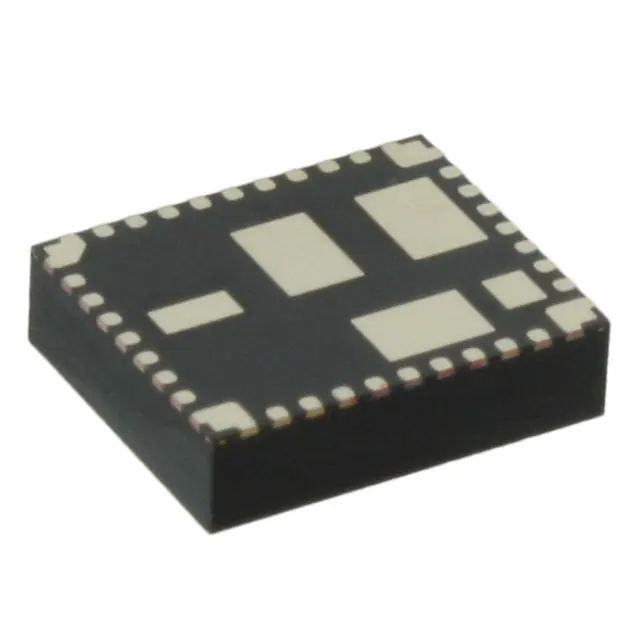

9×11×2.8 mm QFN 封装可轻松焊接到印刷电路板上，能够实现超过 90% 的能效并具有出色功率耗散的紧凑型负载点设计。 TPS84250 灵活性高，采用离散式负载点设计特性集，是各种 IC 和系统的理想供电器件。 同时提供负输出版本 - TPS84259。
TPS84250 2.5A 降压型集成电源解决方案特性
全集成电源解决方案，可实现小巧轻薄的设计
宽输入电压范围：7 V 至 50 V
输出电压在 2.5 V 至 15 V 范围内可调
65 V 浪涌承受能力
能效高达 96%
TPS84250 2.5A 降压型集成电源解决方案应用
工业和电机控制
自动测试设备
医疗设备
成像设备
高密度电源系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS84259RKGR | DC-DC电源芯片-电源管理 | IC REG BUCK NEG ADJ 41B1QFN | ￥68.94720 | 在线订购 |
 | | TPS84259RKGT | DC-DC电源芯片-电源管理 | IC REG INV ADJ 2A 41B1QFN | ￥43.50500 | 在线订购 |
 | | TPS84250RKGR | DC-DC电源芯片-电源管理 | 电源模块 B1QFN41_11X9MM Vi=7~50V Vo=2.5~15V Io=2.5A | ￥89.33652 | 在线订购 |
| | TPS84250RKGT | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 2.5A 41B1QFN | 在线订购 |
