TPS40400 PMBus同步降压控制器
德州仪器（TI）经过成本优化的灵活3.0 V至20 V PMBus同步降压控制器（TPS40400 PMBus Synchronous Buck Controller）
发布时间：2018-06-14
德州仪器（TI）的TPS40400是一款成本优化的灵活同步降压控制器，采用标称3 V至20 V电源供电。该控制器是模拟PWM控制器，允许通过PMBus接口进行编程和监控。该器件具有灵活的功能，包括可编程软启动时间，可编程短路限制和可编程欠压锁定（UVLO）。
自适应反交叉传导方案用于防止功率FET中的击穿电流。栅极驱动电压为6 V，以更好地增强功率FET，从而降低损耗。通过感测电感器两端的电压降或与电感器串联的电阻器来完成短路检测。
TPS40400 PMBus同步降压控制器特性
输入工作电压范围：3 V至20 V.
PMBus启用模拟控制器
参考值600 mV±1％
远程电压检测放大器
内部6 V稳压器和6 V栅极驱动器
可编程过流保护
用于电流检测的电感电阻或串联电阻
可编程开关频率：200 kHz至2 MHz
Powergood指标
热关机
可编程软启动
内部自举二极管
TPS40400 PMBus同步降压控制器应用
电信
存储
基站
服务器
DSP和FPGA POL应用
为TI的处理器（DM816x，C6A816x）或任何需要AVS的处理器供电
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

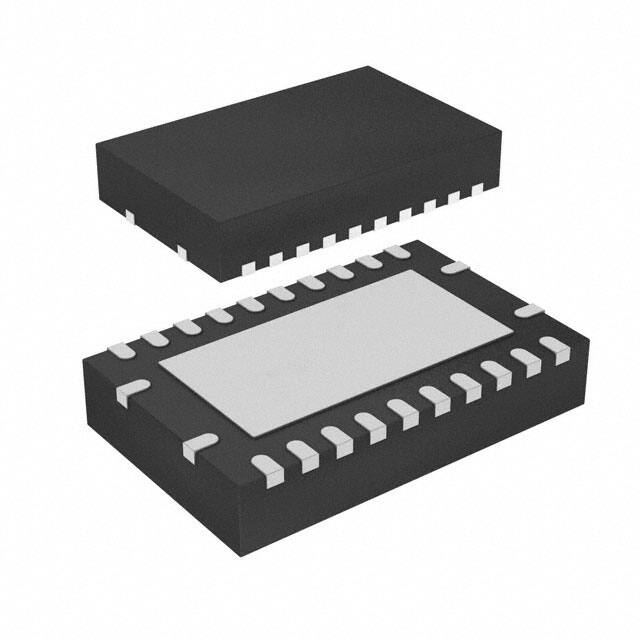

 | | TPS40400RHLT | DC-DC电源芯片-电源管理 | IC REG CTRLR BUCK PMBUS 24QFN | ￥25.22074 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| PMBus™ 设计支持工具 | | 3MB | 493次 |  | |
| 远程电源检测 | | 586KB | 551次 | | |
| 模拟应用期刊 2012 2Q | | 1030KB | 495次 | | |
| SMT Guidelines for Stacked Inductor (Inductor On Top) on Voltage Regulator IC | | 409KB | 463次 | | |
| TPS40400中文资料 | | - | | ||
| TPS40400datasheet | | - | |
