TCA7408 8 位 I/O 扩展板
Texas Instruments 用于双线路双向总线 (I²C) 的 8 位 I/O 扩展板（TCA7408 8-bit I/O Expander）
发布时间：2018-06-14
Texas Instruments 的 8 位 I/O 扩展板适用于双线路双向总线 (I2C)，专为通过 I2C 接口 [串行时钟 (SCL) 和串行数据 (SDA)] 提供通用型远程 I/O 扩展而设计。 该器件的主要优势是具有宽 VCC 范围。 它可以在 GPIO 端口侧使用 1.65 V 至 3.6 V 电压工作，在 SDA/SCL 侧使用 1.65 V 至 5.5 V 电压工作。 这使得 TCA7408 可以在 SDA/ SCL 侧接容新一代微处理器和微控制器，同时降低这一侧的供电电平以节省功率。
TCA7408 的双向电压电平转换通过 VCCI 提供。 VCCI 应连接至外部 SCL/SDA 线路的 VCC。 这向 TCA7408 指示了 I2C 总线的 VCC 级别。
TCA7408 8 位 I/O 扩展板特性
工作电源电压范围为 1.65 V 至 3.6 V
允许以下端口之间的双向电压电平转换和 GPIO 扩展：
1.8 V SCL/SDA 和 1.8 V、2.5 V、3.3 V GPIO 端口
2.5 V SCL/SDA 和 1.8 V、2.5 V、3.3 V GPIO 端口
3.3 V SCL/SDA 和1.8 V、2.5 V、3.3 V GPIO 端口
5 V SCL/SDA 和 1.8 V、2.5 V、3.3 V GPIO 端口
1.8 V 时待机电流消耗<2 µA
有源电流消耗：
<2 µA（采用 1.8 V 100 kHz 时钟时）
<5 µA（采用 1.8 V 100 kHz 时钟时）
100 kHz、400 kHz 快速模式
内部上电复位和看门狗定时器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

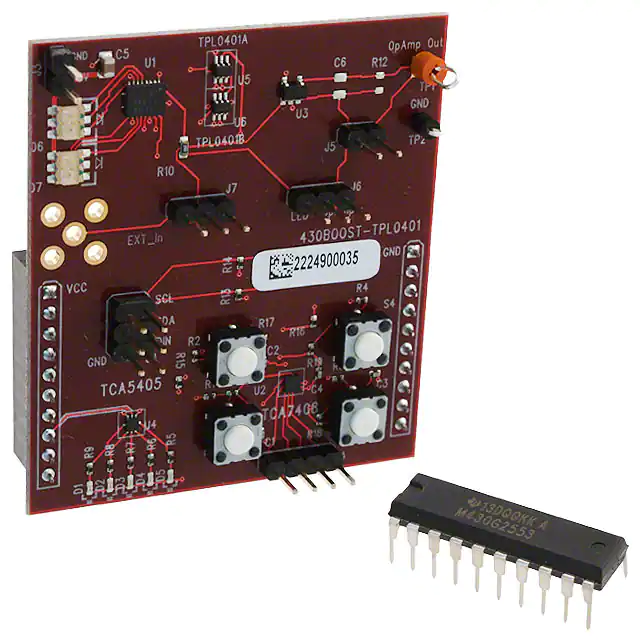

 | | TCA7408-5405EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR TCA7408/TCA5405 | ￥272.21700 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TCA7408ZSZR | I/O端口扩展器-接口及驱动芯片 | IC I/O EXPANDER I2C 8BIT 16UCSP | 在线订购 |
