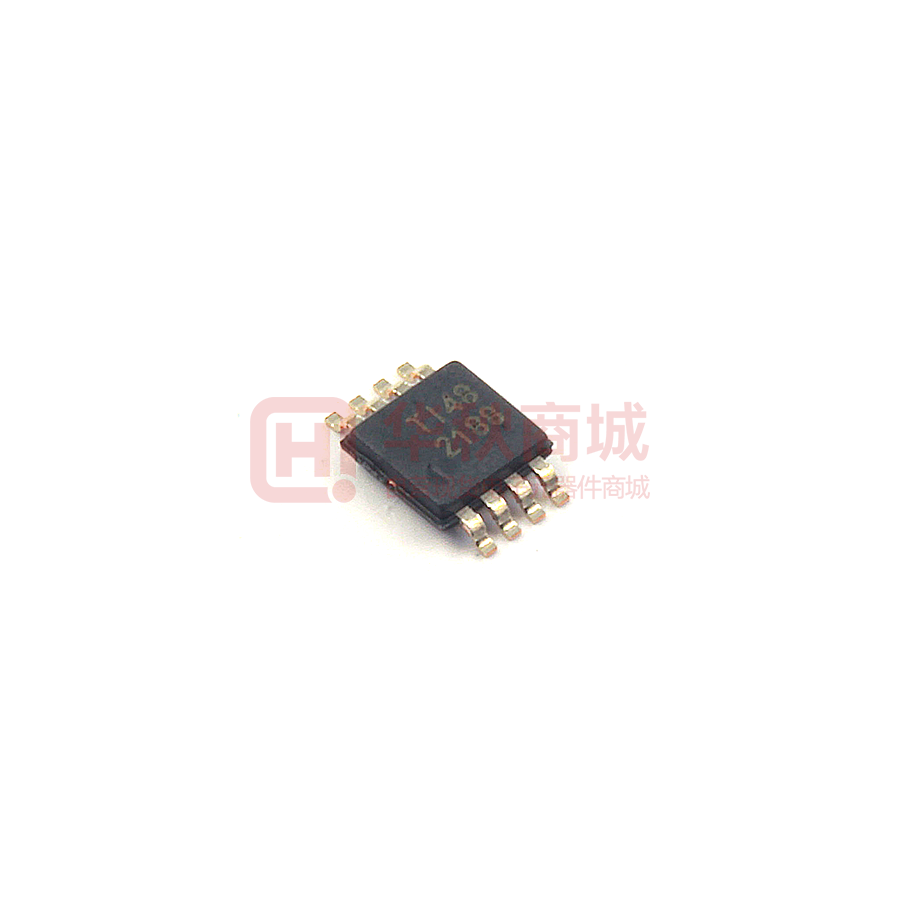

OPA2188 零漂移运算放大器
![OPA2188 零漂移运算放大器](http://file1.elecfans.com/web2/M00/91/28/wKgaomTeliOAQJr3AABJL8ID4X057.jpeg)
Texas Instruments 的 0.03 µV/°C、6 µV Vos、低噪声轨至轨输出、36 V 零漂移运算放大器(OPA2188 Zero-Drift Operational Amplifier)
发布时间:2018-06-14
Texas Instruments 的 OPA2188 系列运算放大器使用 TI 专有的自动调零技术实现低偏移电压(最大 25 µV),以及几乎为零的时间和温度漂移。 这些微型高精度低静态电流放大器具有高输入阻抗和 15 mV 以内的轨至轨输出摆幅。 输入共模范围包含负电压轨。 在 +4.0 V 至 +36 V(±2 V 至 ±18 V)范围内可使用单电源或双电源。 单电源版采用 MicroSIZE SOT23-5、MSOP-8 和 SO-8 封装,双电源版使用 MSOP-8 和 SO-8 封装,四电源版采用 SO-14 和 TSSOP-14 封装。 所有版本的指定工作温度范围为 –40°C 至 105°C。
OPA2188 零漂移运算放大器特性
超低偏移和漂移
偏移电压:25 µV(最大值)
偏移电压漂移:0.085 µV/°C(最大值)
CMRR, PSRR, Aol = 130 dB(最小值)
噪声电压:1 kHz 时为 8.8 nV/√Hz
GBW:2 MHz
低静态电流:475 µ A(最大值)
低偏置电流:160 pA(典型值)
电源范围:+4.0 V 至 +36 V 或 ±2 V 至 ±18 V
轨至轨输出
EMI/RFI 滤波输入
OPA2188 零漂移运算放大器应用
电子秤
桥式放大器
应变仪
自动测试设备
传感器放大器
医疗器械
电阻器热检测器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | OPA2188AIDGKT | 通用放大器-运算放大器及比较器 | IC OPAMP ZERO-DRIFT 2CIRC 8VSSOP | ¥17.51760 | 在线订购 |
![]() | | OPA2188AIDGKR | 仪表放大器-运算放大器及比较器 | IC OPAMP ZERO-DRIFT 2MHZ 8VSSOP | ¥10.95120 | 在线订购 |
