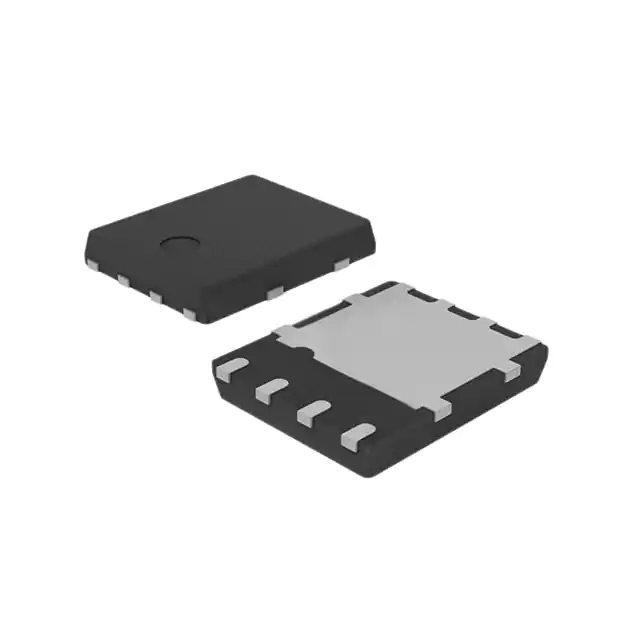

采用 QFN 5 x 6 功率封装的肖特基整流器
能提升能效的空间节省型扁平解决方案（Schottky Rectifiers in Power QFN 5 x 6 Package）
发布时间：2018-06-14
该系列功率肖特基整流器采用 STMicroelectronics 的 QFN (5 x 6) 功率封装，是高密度功率转换应用的理想选择。 该系列外形紧凑 (5 mm x 6 mm x 1 mm)，非常适合用于适配器二次整流或需要小基底面和低热阻的其它设备。 该系列包括 VRRM 为 30 V 至 170 V 和 IF (AV) 为 30 A 的器件。封装符合 ST Ecopack®2、无铅和无卤素标准，且包括雪崩能力规格。
采用 QFN 5 x 6 功率封装的肖特基整流器特性
外型扁平（< 1 mm 典型值）
低热阻
低正向电压
无卤素封装
采用 QFN 5 x 6 功率封装的肖特基整流器应用
开关模式电源中的 ORing 功能
DC/DC 转换器或适配器中的二次整流
太阳能电池板或分线盒中的旁路二极管
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | STPS15L30CDJFTR | 肖特基二极管-二极管 | DIODE ARRAY SCHOTTKY 30V 7.5A | ￥4.24370 | 在线订购 |
 | | STPS30M100DJF-TR | 肖特基二极管-二极管 | DIODE SCHOTTKY 100V 30A POWRFLAT | ￥7.03534 | 在线订购 |
| | STPS30120DJF-TR | 肖特基二极管-二极管 | DIODE SCHOTTKY 120V 30A POWRFLAT | ￥13.67300 | 在线订购 |
| | STPS3045DJF-TR | 肖特基二极管-二极管 | DIODE SCHOTTKY 45V 30A POWERFLAT | ￥8.33760 | 在线订购 |
| | STPS30170DJF-TR | 肖特基二极管-二极管 | DIODE SCHOTTKY 170V 30A POWRFLAT | ￥5.29560 | 在线订购 |
