STLDC08控制器
意法半导体用于LED供电的STLDC08 LED驱动器升压控制器（STLDC08 Controller）
发布时间：2018-06-14

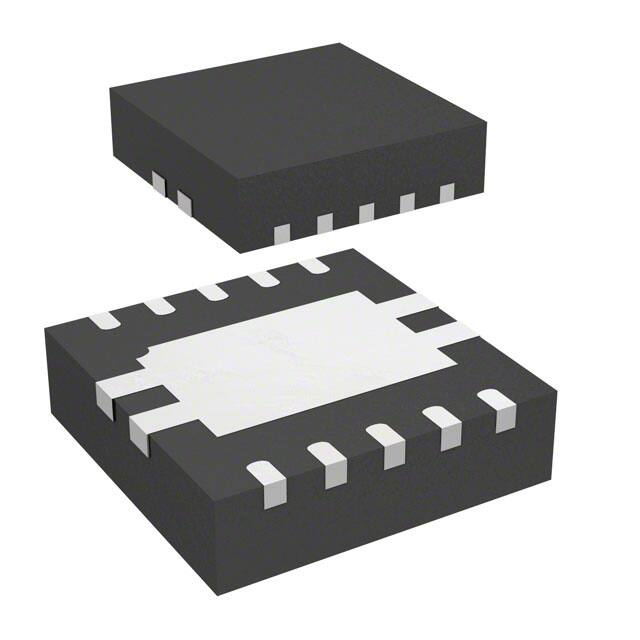

STMicroelectronics的 STLDC08是一款LED驱动器升压PWM控制器，经过优化，可在0.8 V至3.6 V的输入电压范围内工作。该器件能够驱动外部N沟道FET，使其适用于各种LED功率水平。100 mV电压反馈可最大限度地降低功率损耗，并提供精确的电流控制环路。通过连接在LED串和地之间的MOSFET实现独特的真正PWM调光控制。该IC具有低功耗（典型值为3 mA），适用于功耗敏感的应用。STLDC08采用DFN10 3 x 3 mm封装。
STLDC08控制器特性
输入电压范围为0.8 V至3.6 V.
20 V过压保护
串联或并联LED配置
驱动N沟道MOSFET或NPN双极晶体管
无需控制回路补偿
FET驱动器可实现非常精确的PWM调光
R DS（on）可用于控制电感电流限制
STLDC08控制器应用
便携式LED照明
安全LED灯
LED背光
LED手电筒
太阳能LED照明
提供通用LED驱动电池
LED应用在低输入电压（0.8 V）下运行
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | STLDC08PUR | LED/照明驱动器-电源管理 | IC LED DRIVER CTRLR DIM 10DFN | ￥8.03957 | 在线订购 |
