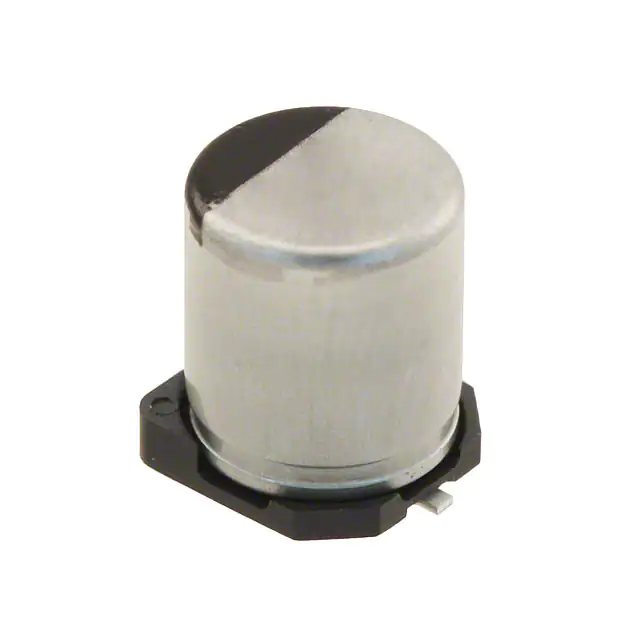

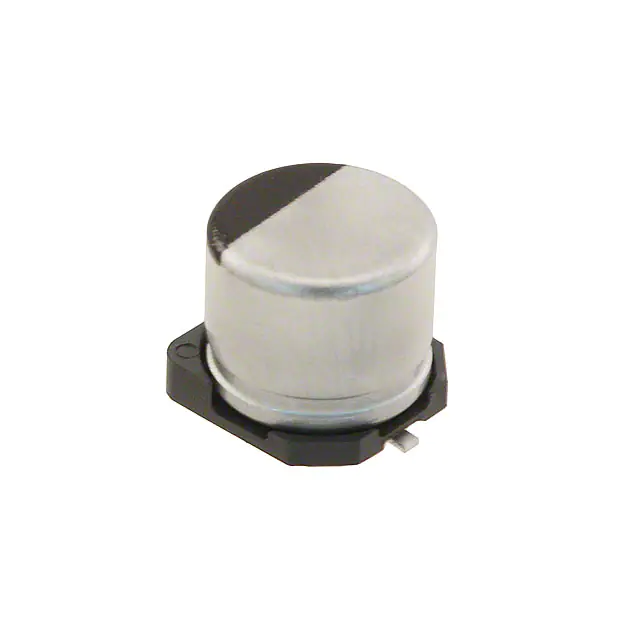

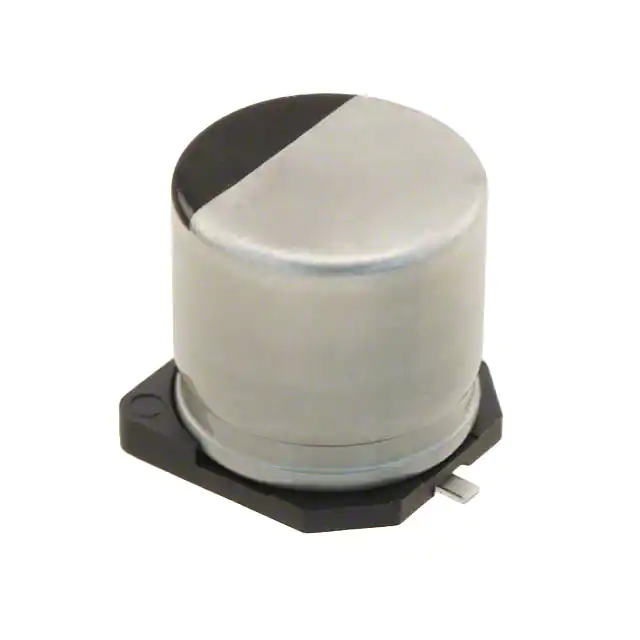

EEH-ZA和EEH-ZC系列铝电容器
Panasonic的混合表面贴装铝电解电容器（EEH-ZA and EEH-ZC Series Aluminum Capacitors）结合了电解电容和聚合物电容器的优异优势
发布时间：2018-06-14
松下电子元件是电容器产品的全球领导者，很高兴地宣布推出EEH-ZA和EEH-ZC系列混合表面贴装铝电解电容器。这两款混合电容器系列利用电解和聚合物电容器技术的优势并将它们结合在一起，生产出具有低ESR，低漏电流，高纹波电流和更小外壳尺寸的电容器。这些综合优势可节省宝贵的电路板空间，提高整体电路板性能并降低设计成本。
EEH-ZA和EEH-ZC系列铝电容器特性
工作电压范围：25至63 VDC
额定电容范围：10μF至330μF
表壳尺寸：5x5.8至10x10.2
工作温度范围：
ZA系列-55°C至+ 105°C
ZC系列-55°C至+ 125°C
无铅高温回流焊
故障模式 - 开路
符合RoHS标准
耐力：
ZA系列 - 105°C下长达5,000小时
ZC系列 - 在125°C下可达4000小时
EEH-ZA和EEH-ZC系列铝电容器应用
DC / DC转换器，适用于输入电容
开关电源
车辆控制模块
智能电表
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | EEH-ZA1E330R | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 33µF ±20% 25V Ф5.00mm 80mΩ | ￥3.58640 | 在线订购 |
 | | EEH-ZA1H220P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 22µF ±20% 50V Ф6.30mm 80mΩ | ￥4.01073 | 在线订购 |
 | | EEH-ZA1E560P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 56µF ±20% 25V Ф6.30mm 50mΩ | ￥4.91822 | 在线订购 |
| | EEH-ZA1E101XP | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 100µF ±20% 25V Ф6.30mm 30mΩ | ￥10.15730 | 在线订购 |
 | | EEH-ZA1H330XP | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 33µF ±20% 50V 6.60 x 6.60mm 40mΩ | ￥5.05790 | 在线订购 |
| | EEH-ZA1E221P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 220µF ±20% 25V Ф8.00mm 27mΩ | ￥14.43710 | 在线订购 |
| | EEH-ZA1H101P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 100µF ±20% 50V Ф10.00mm 28mΩ | ￥16.11630 | 在线订购 |
| | EEH-ZA1E331P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 330µF ±20% 25V Ф10.00mm 20mΩ | ￥8.26744 | 在线订购 |
