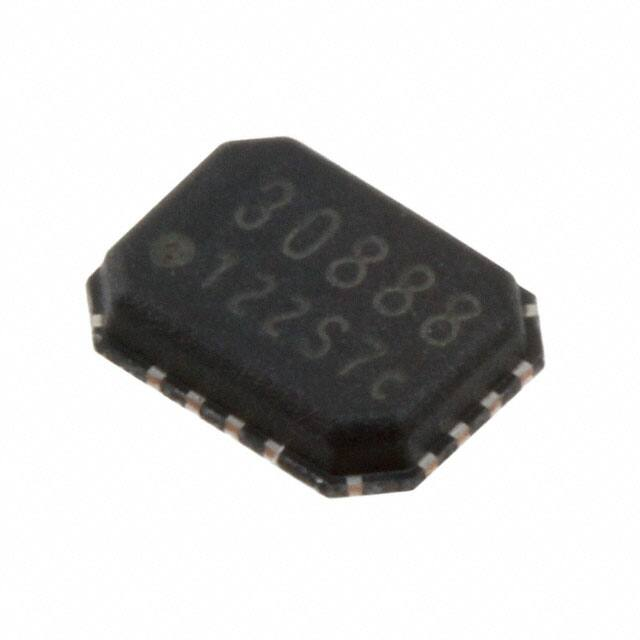

AN30888A 和 AN30888B LED 驱动器
![AN30888A 和 AN30888B LED 驱动器](http://file1.elecfans.com/web2/M00/91/28/wKgaomTelU2Af6MmAAAjSZQpZCU97.jpeg)
Panasonic 的 AN30888A 和 AN30888B LED 驱动器(AN30888A and AN30888B LED Drivers)适合用于驱动高亮 LED
发布时间:2018-06-14
Panasonic 面向 LED 照明应用的高亮 LED 驱动领域推出 AN30888A/B 系列 LED 驱动器。 AN30888A/B LED 驱动器是可以驱动外部功率 NMOS 开关的升压/降压/升降压 DC-DC 控制器。 通过改变外部电路,可充分实现这些升压/降压/升降压输出系统的设计灵活性。 宽工作电源范围允许根据特定应用的要求配置电源和要驱动的 LED 数量。 这些器件支持多种 DC-DC 配置,具有极大的设计灵活性。 通过使用基准电压控制和 PWM 占空比控制模式提供了多种亮度设置方法,从而实现高度灵活的调光。
Panasonic 的热门新技术 - 搜索 Panasonic 最新的电容、电阻、电感、机电、RF、电路和热保护、半导体产品。
AN30888A 和 AN30888B LED 驱动器特性
电池供电:3 V 至 15 V (AN30888B)
3 V 至 20 V (AN30888A)
输出电流范围:0 A 至数安培,取决于外部 NMOS 的额定值和工作模式
通过 PWM 信号进行 LED 调光
可配置为升压/降压/升降压模式转换器
内置多种保护电路:欠压锁定/过压保护和软启动功能
符合 RoHS 指令
AN30888A 和 AN30888B LED 驱动器应用
LED 照明模块
LED 灯笼应用
用于 LCD 面板的白光 LED 背光
白光 LED 机上照明驱动应用
一般 LED 背光照明
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | AN30888A-VF | LED/照明驱动器-电源管理 | IC LED DRIVER CTRLR DIM 16SSOP | 在线订购 | |
![]() | | AN30888B-VB | LED/照明驱动器-电源管理 | IC LED DRIVER CTRLR DIM 16QFN | 在线订购 |
