DuraClik™ 连接器系统
Molex 扩充系列 DuraClik 连接器(DuraClik™ Connector System)相对竞争版本具有出色的性能,且节省了空间,适合高振动应用
发布时间:2018-06-14
Molex 的 DuraClik 连接器提供 2 至 15 个电路尺寸。 这款连接器标配压纹带,且无真空带。 DuraClik 系列连接器目前只有直角型,竖直型正在开发之中。
该系统专为板载仪器应用而设计,例如无需任何额外端子固定器的方向盘。
DuraClik 系统的开发初衷是满足汽车客户要求,实现大多数面向消费/数据应用的标准线对板信号系统不具备的更坚固的性能。
DuraClik™ 连接器系统特性
可靠的锁定设计会在系统锁定时发出“咔嗒”声并具有触感
安全内锁系统可确保连接器完全锁定到位,防止在处理过程中发生破损,并且比外锁系统更节省空间
配有宽/长端头安装焊钉,用于接地和实现牢固的 PCB 保持,以满足振动要求
SMT 焊尾保护器可防止焊尾弯曲
DuraClik™ 连接器系统应用
电刷/闪光灯杆
换档杆
空调
方向盘
开关
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 5600200220 | 欧式插座-连接器 | DuraClik 2.0 针座,立贴,2pin,镀锡,白色 | ¥1.08590 | 在线订购 | |

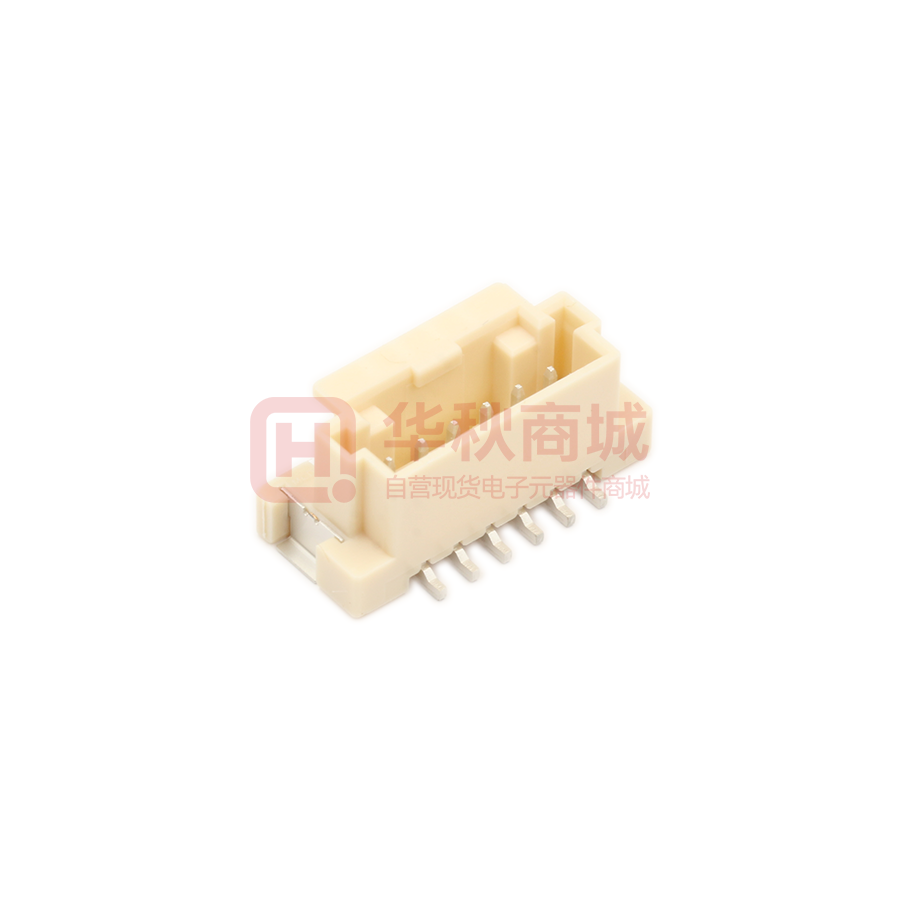

| 5600200620 | 线对板连接器-连接器 | DuraClik 2.0 针座,立贴,6pin,镀锡,白色 | ¥1.79590 | 在线订购 | |

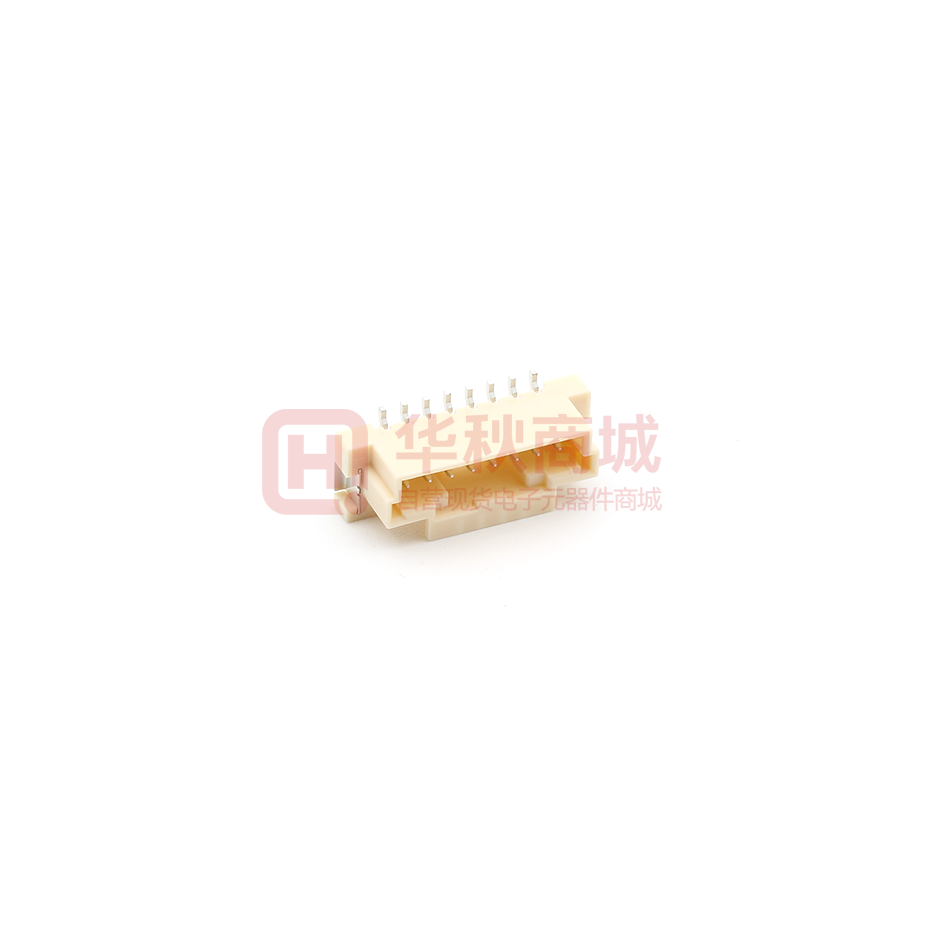

| 5600200820 | 线对板连接器-连接器 | DuraClik 2.0 针座,立贴,8pin,镀锡,白色 | ¥2.24070 | 在线订购 | |
| 5600200720 | 线对板连接器-连接器 | CONNHEADER7POS2MMVERTSMD | ¥8.46908 | 在线订购 | |

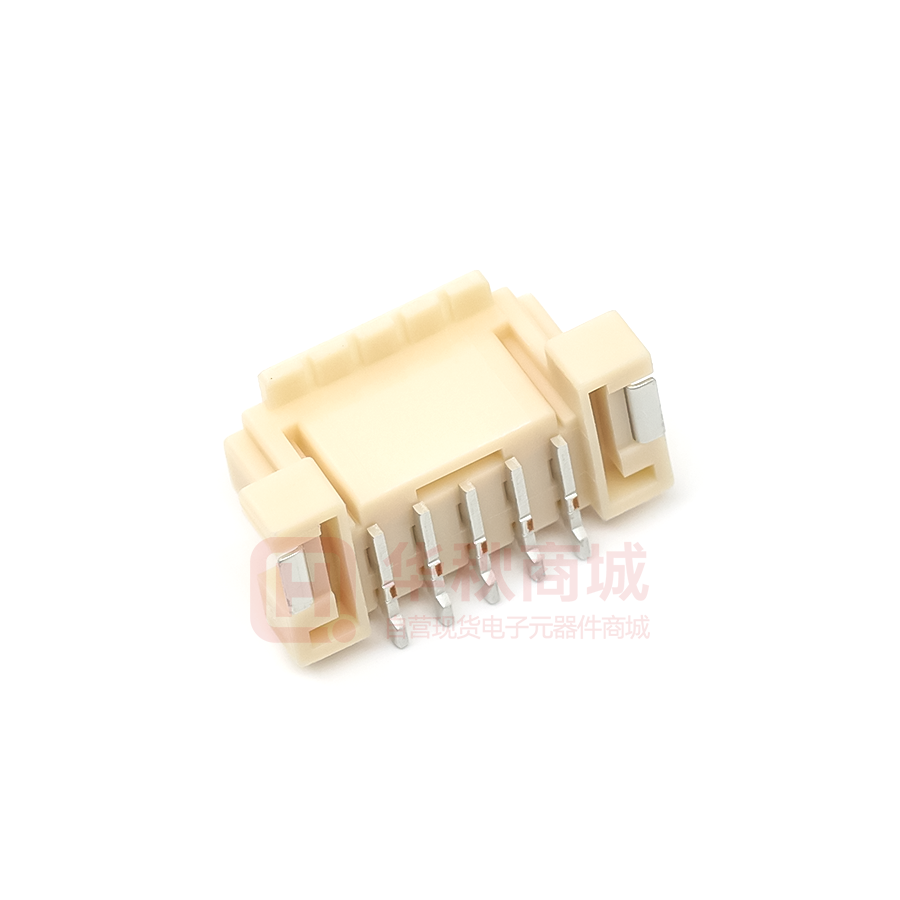

| 5600200520 | 线对板连接器-连接器 | 线对板连接器 1x5P SMD,P=2mm 立贴 | ¥1.41450 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

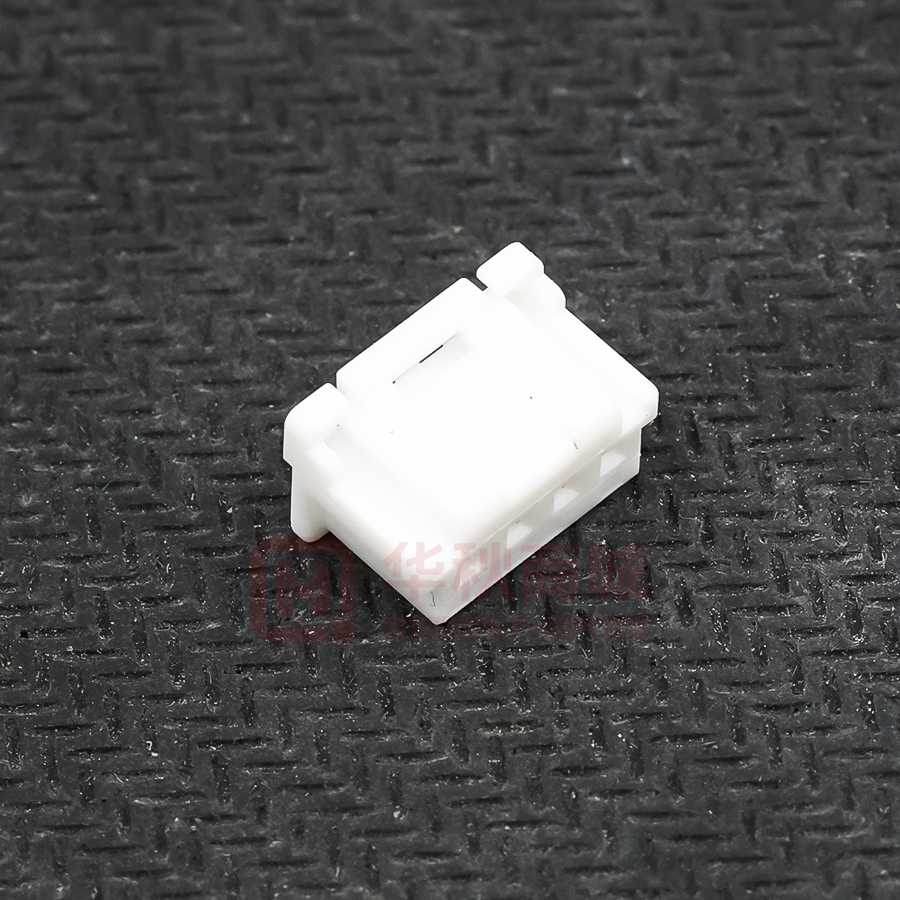

| 5023510400 | 胶壳及附件-连接器 | CONN RCPT HSG 4POS W/B 2.0MM | ¥0.27159 | 在线订购 | |
| 5023510300 | 胶壳及附件-连接器 | 3 Position Rectangular Housing Connector Receptacle Natural 0.079" (2.00mm) | ¥0.35827 | 在线订购 | |
| 5023510200 | 胶壳及附件-连接器 | DuraClik 母端子胶壳,2pin,1排,自然色 | ¥0.41073 | 在线订购 | |
| 5023510600 | 胶壳及附件-连接器 | CONN RCPT HSG 6POS W/B 2.0MM | ¥0.41036 | 在线订购 | |

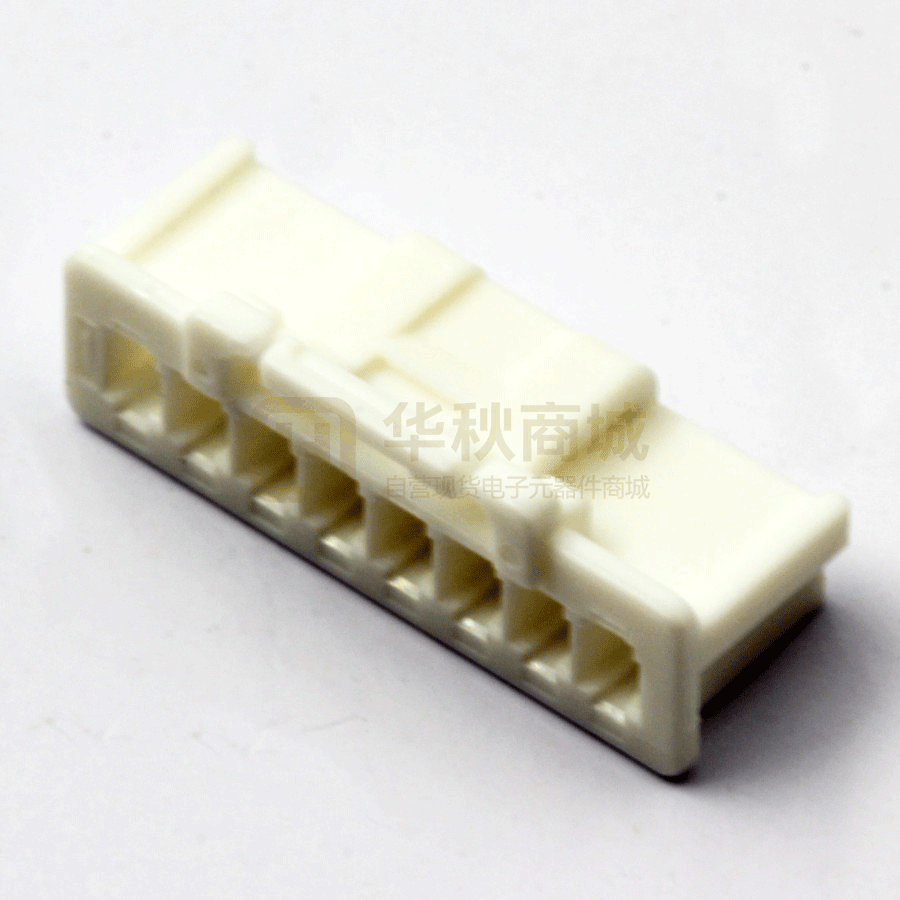

| 5023510800 | 胶壳及附件-连接器 | DuraClik 母端子胶壳,8pin,1排,自然色 | ¥0.54400 | 在线订购 | |
| 5601230800 | 胶壳及附件-连接器 | HOUSING8P | ¥0.76692 | 在线订购 | |
| 5051511500 | 胶壳及附件-连接器 | 15 Position Rectangular Housing Connector Receptacle Black 0.079" (2.00mm) | ¥3.03903 | 在线订购 | |
| 5023511500 | 胶壳及附件-连接器 | CONN RCPT HSG 15POS W/B 2.0MM | ¥1.39342 | 在线订购 |
