SOD-123FL 整流器

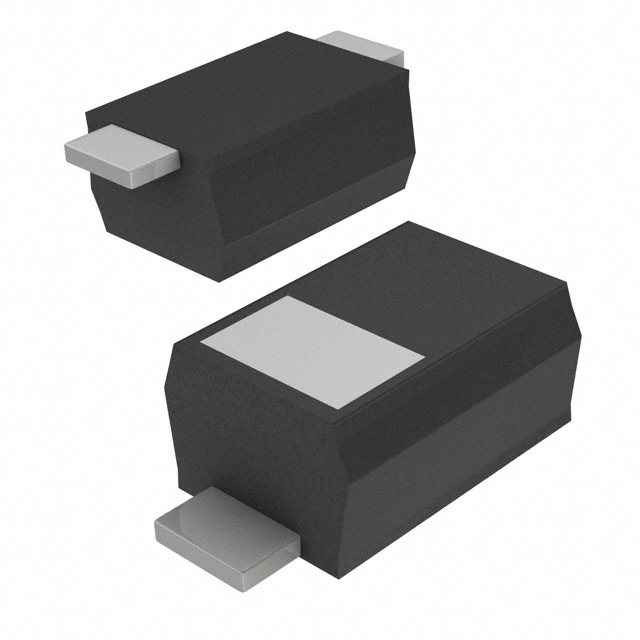

采用 SOD-123FL 封装的标准快速和超快速整流器(SOD-123FL Rectifiers)
发布时间:2018-06-14
MCC 推出适于表面贴装的、扁平、标准型快速和超快速恢复整流器,这些器件可承受高浪涌,采用可节省电路板空间的 SOD-123FL 封装。 标准系列适于初级整流,快速/超快速系列则非常适合用作 AC/DC 和 DC/DC 快速开关转换器电路中的次级整流器和续流二极管。 玻璃钝化芯片结构使该系列具有良好的电气性能,适于消费电子、照明、电信系统、通信系统、计算机、电源、汽车系统及其它许多工业应用。
SOD-123FL 整流器特性
占用电路板空间极小
低泄漏和高反向电压
快速开关速度,典型时间小于 35ns
高可靠性
具有极佳的通用性,适合多种应用
100% 雾锡铅表面处理
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SM4007PL-TP | 整流二极管-二极管 | 整流二极管 VRRM=1KV If=1A VF=1.1V CJ=10pF SOD123FL | ¥0.11459 | 在线订购 | |
| SM4002PL-TP | 整流二极管-二极管 | 整流二极管 VRRM=100V If=1A VF=1.1V CJ=10pF SOD123FL | ¥3.10200 | 在线订购 | |

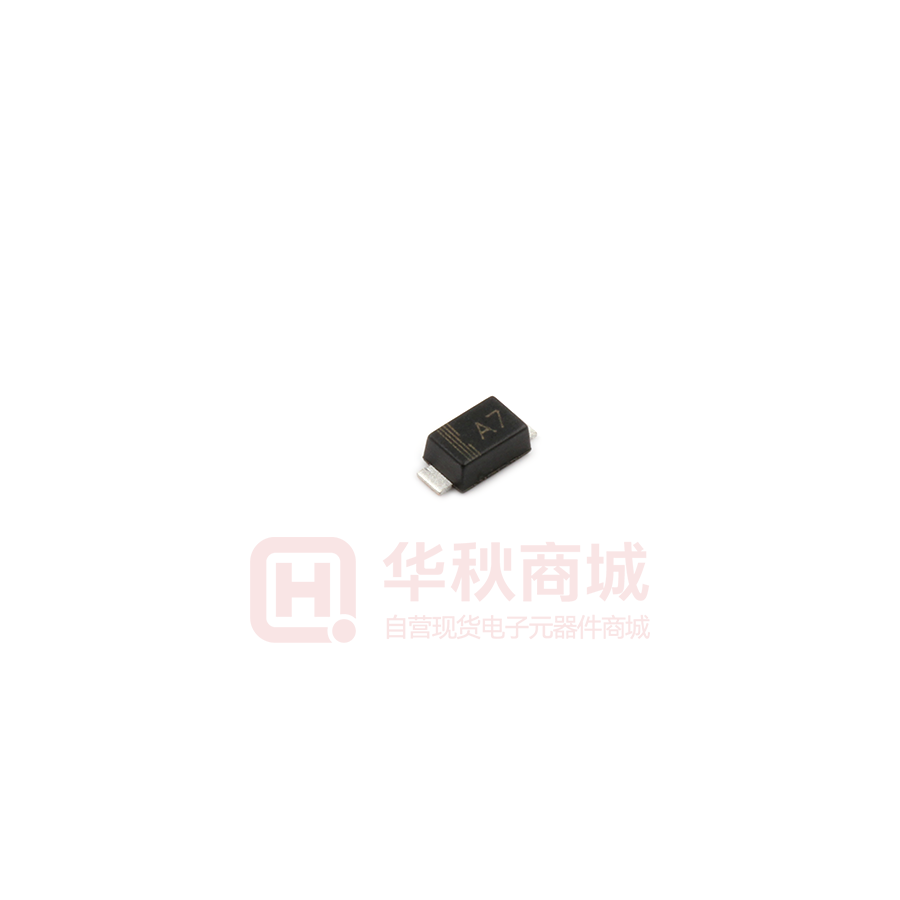

| SM4004PL-TP | 肖特基二极管-二极管 | 整流二极管 VRRM=400V If=1A VF=1.1V CJ=10pF SOD123FL | ¥0.06390 | 在线订购 | |

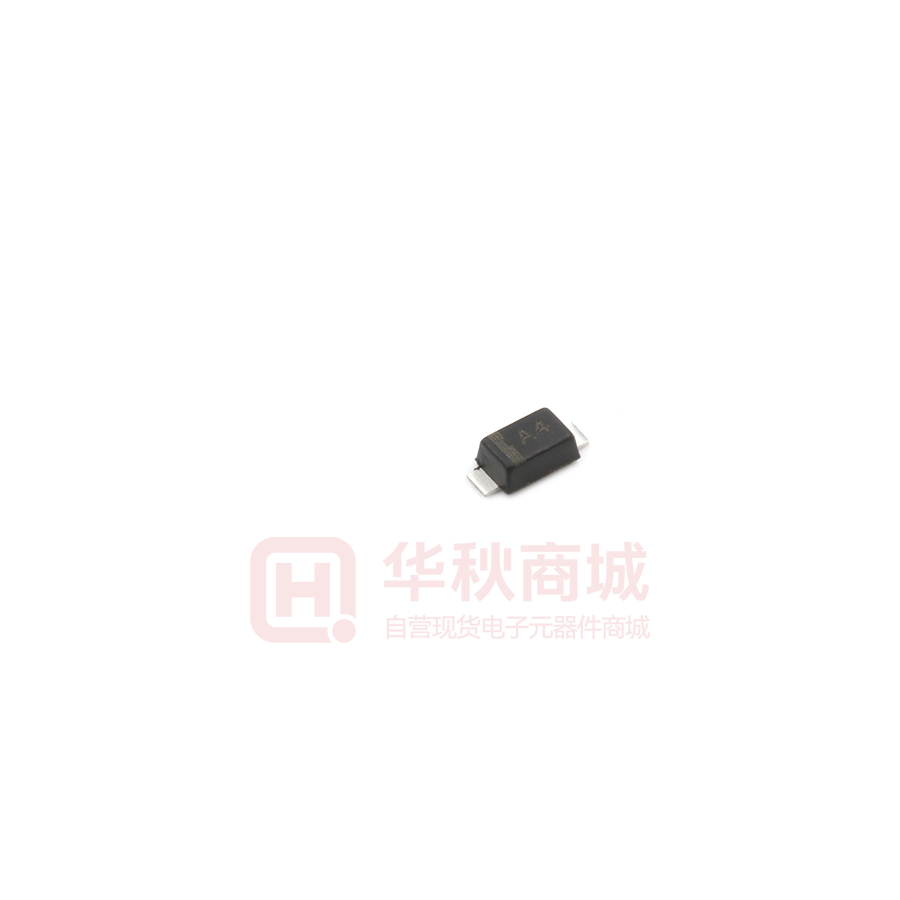

| SM4005PL-TP | 肖特基二极管-二极管 | DIODE GEN PURP 600V 1A SOD123FL | ¥0.72820 | 在线订购 | |
| SM4006PL-TP | 肖特基二极管-二极管 | DIODE GEN PURP 800V 1A SOD123FL | 在线订购 | ||
| SM4003PL-TP | 肖特基二极管-二极管 | 整流二极管 VRRM=200V If=1A VF=1.1V CJ=10pF SOD123FL | ¥0.20434 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| UFM15PL-TP | 快/超快恢复二极管-二极管 | Diode Standard 600V 1A Surface Mount SOD-123FL | ¥0.88564 | 在线订购 | |
| UFM12PL-TP | 快/超快恢复二极管-二极管 | Diode Standard 100V 1A Surface Mount SOD-123FL | ¥0.88564 | 在线订购 | |
| UFM14PL-TP | 快/超快恢复二极管-二极管 | DIODE GEN PURP 400V 1A SOD123FL | ¥0.88564 | 在线订购 | |
| UFM13PL-TP | 快/超快恢复二极管-二极管 | DIODE GEN PURP 200V 1A SOD123FL | ¥0.88564 | 在线订购 |
