MTD6505 风扇电机驱动器
Microchip 的无传感器、3 相、正弦、无刷直流风扇电机驱动器（MTD6505 Fan Motor Driver）
发布时间：2018-06-14
Microchip 的 MTD6505 是一种 3 相全波无传感器驱动器，适用于无刷直流 (BLDC) 电机。 具有 180° 正弦驱动、高扭矩输出和静音驱动性能。 MTD6505 具有自适应特性、参数和宽电源范围（2 V 到 5.5 V），可涵盖广泛的电机特性，但所需外部元件最少。
通过电源调制 (PSM) 或脉冲宽度调制 (PWM) 均可实现速度控制。 小型化的封装和最少的物料清单，使得 MTD6505 器件成为风扇应用的经济实惠之选。

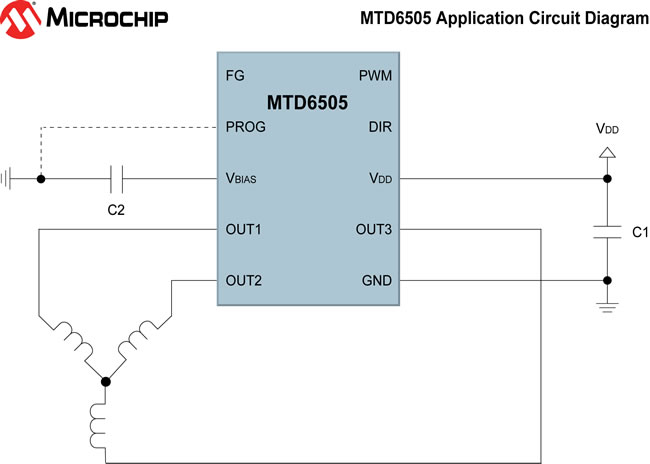

MTD6505 应用示意图
MTD6505 风扇电机驱动器特性
180° 正弦驱动，实现了高效率、低噪声
无位置传感器的 BLDC 驱动器（无需霍尔效应传感器）
集成功率晶体管
支持 2 V 到 5.5 V 电源
笔记本电脑 CPU 冷却风扇
5 V 3 相 BLDC 电机
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

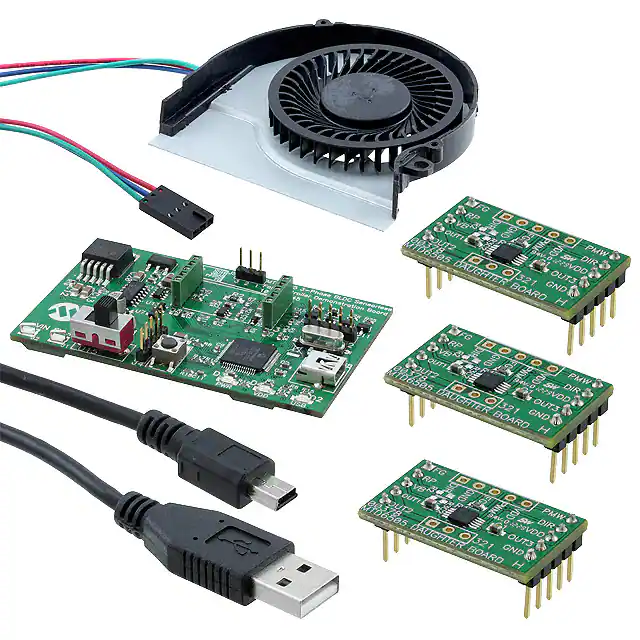

 | | ADM00345 | 开发板/评估板/验证板（废弃） | BOARD DEMO 3PH BLDC CTLR MTD6505 | ￥1039.32672 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MTD6505T-E/NA | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER 2V-5.5V 10UDFN | ￥7.08226 | 在线订购 |
